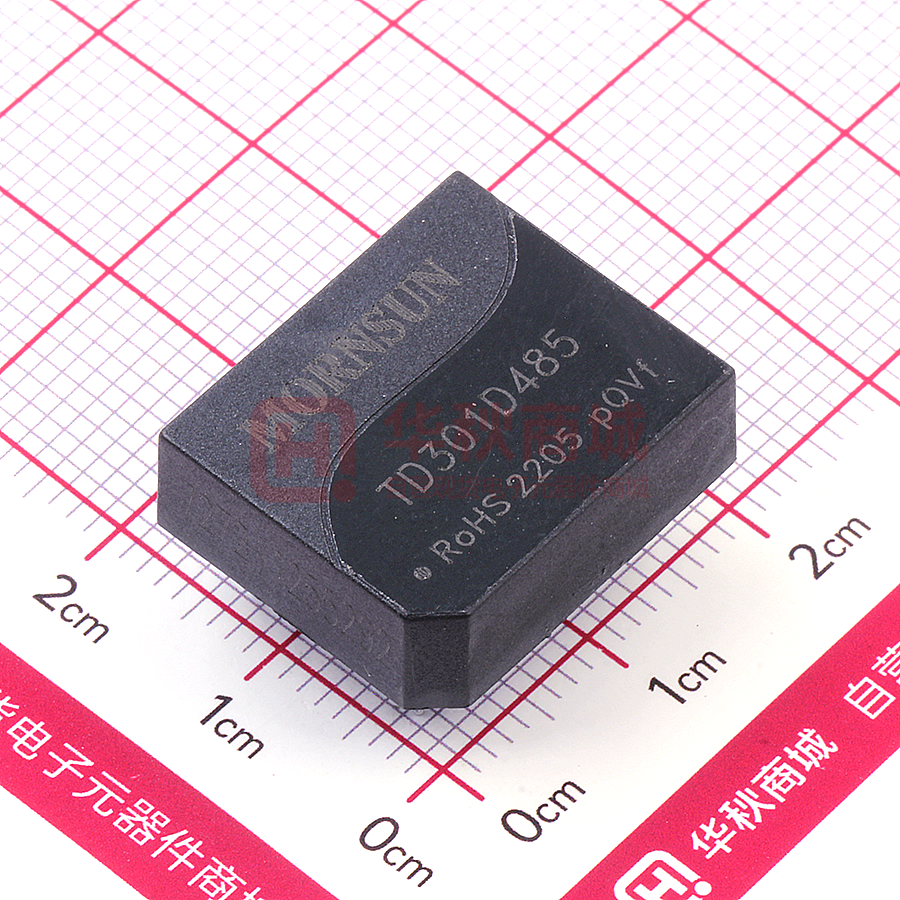

TD301D485

工业总线 TDx01D485 系列 单路 RS485 隔离收发模块 产品特点  两端隔离(输入、输出相互隔离)  内置隔离电源  总线保护  隔离电压2.5KVDC  工作温度范围:-40℃～+85℃  波特率高达9600bps  同一网络可支持连接32个节点 TD301D485/TD501D485，是集成电源隔离，电气隔离，RS485 接口，总线保护器件于一体的 RS485 接口隔离模块；方便嵌入用 户设备，使产品具有连接 RS485 网络的功能。 在需要采用一个电源隔离模块、三路光耦及一片 RS485 收发芯片等器件才能实现带隔离的 RS485 电路中，现在只需要采用一 个 RS485 隔离模块就可以实现，简化客户对隔离要求的设计。 选型表 产品型号 电源输入(VDC) TD301D485 3.17～3.45 TD501D485 4.75～5.25 输入特性 项目 输入电源 输入 工作条件 数值 静态电流 产品通电、未有通信时 TD501D485≤30mA，TD301D485≤40mA 发送电流 9600bps 方波通信时 TD501D485≤40mA，TD301D485≤60mA TD301D485 只兼容+3.3V 的 UART 接口 串行接口 TD501D485 只兼容+5V 的 UART 接口 ITXD≤5mA；IRXD≤3mA；ICON≤5mA 引脚电流 总线接口 项目 输出 工作条件 RS485 总线接口 数值 标准 RS485 接口，A、B 总线内置 4.7K 的上、下拉电阻 传输特性 项目 工作条件 数值 传输速率 最大 9600bps 收发切换延时 从接收数据切换到发送数据延迟时间：最小30μs，最大100μs。 节点数 最大可支持连接 32 个节点 收发控制 与普通 RS485 收发器芯片收发控制电平相反 发送状态 真值表 接收状态 控制 输入 输出 CON TXD A B 线状态 0 1 1 0 正常 0 1 正常 0 0 控制 输入 输出 CON A-B RXD 1 ≥0.2V 1 1 ≤-0.2V 0 2015.09.16-A/3 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TDx01D485 系列 通用特性 项目 工作条件 数值 电气隔离 两端隔离(输入、输出相互隔离) 测试时间 1 分钟，漏电流
