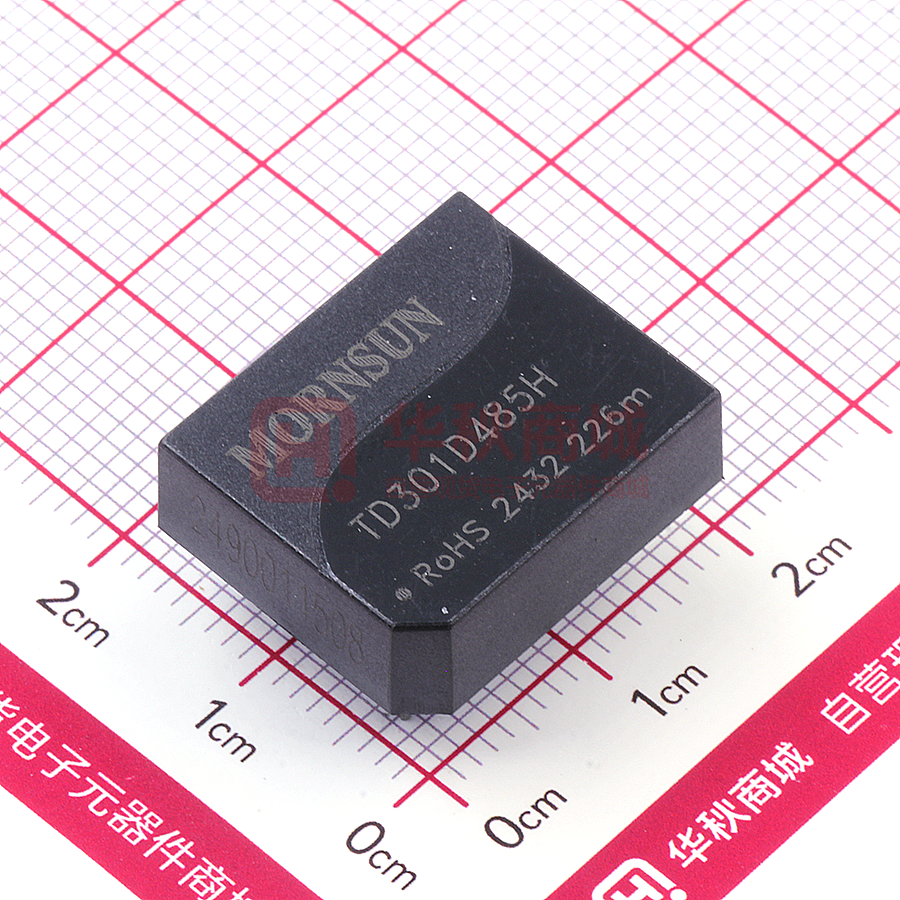

TD301D485H

工业总线 TDx01D485H 系列 单路高速 RS485 隔离收发模块 产品特点  内置高效隔离电源  波特率高达200kbps  两端隔离(2.5kVDC)  工作温度范围:-40℃ to +85℃  同一网络可支持连接32个节点  集隔离与ESD总线保护功能于一身 RoHS  通过UL60950, EN62368认证 TD301D485H/ TD501D485H，主要功能将是逻辑电平转换为 RS485 协议的差分电平，实现信号隔离;是一款采用 IC 集成化技术，实现了电源隔离， 信号隔离，RS485 通信和总线保护于一体的 RS485 协议收发模块。产品自带定压隔离电源，可实现 2500VDC 电气隔离。产品可方便地嵌入用户 设备，使设备轻松实现 RS485 协议网络的连接功能。 选型表 认证 UL/CE 产品型号 电源输入 (VDC) 传输波特率 (kbps) 静态电流 (mA) 最大工作电流 (mA) 节点数 TD301D485H 3.15-3.45 200 20 130 32 TD501D485H 4.75-5.25 200 20 130 32 输入特性 项目 输入电源 输入 工作条件 数值 静态电流 产品通电、未有通信时 ≤20mA 发送电流 200kbps 方波通信时 ≤130mA TD301D485H 只兼容+3.3V 的 UART 接口 TD501D485H 只兼容+5V 的 UART 接口 串行接口 输入特性 ITXD≤2mA；IRXD≤2mA；ICON≤5mA 引脚电流 总线接口 项目 输出 工作条件 RS485 总线接口 数值 标准 RS485 接口，A、B 总线内置 5.1KΩ的上、下拉电阻 传输特性 项目 工作条件 数值 传输速率 最大 200kbps 收发切换延时 从接收数据切换到发送数据延迟时间：最小30us，最大100us。 节点数 最大可支持连接 32 个节点 收发控制 CON 脚为低电平时发送数据; CON 脚为高电平时接收数据 输入 发送状态 CON TXD A B 线状态 0 1 1 0 正常 0 0 1 正常 0 真值表 输出 输入 CON 接收状态 ① 输出 A-B RXD 1 ≥-10mV 1 1 ≤-200mV 0 1 -200mV＜VA-VB＜-10mV 不确定 注：①接收阈值随 Vcc 变化会有细微偏差。 2020.07.24-A/7 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TDx01D485H 系列 通用特性 项目 工作条件 数值 电气隔离 两端隔离(输入、输出相互隔离) 测试时间 1 分钟，漏电流
