TD301MCAN

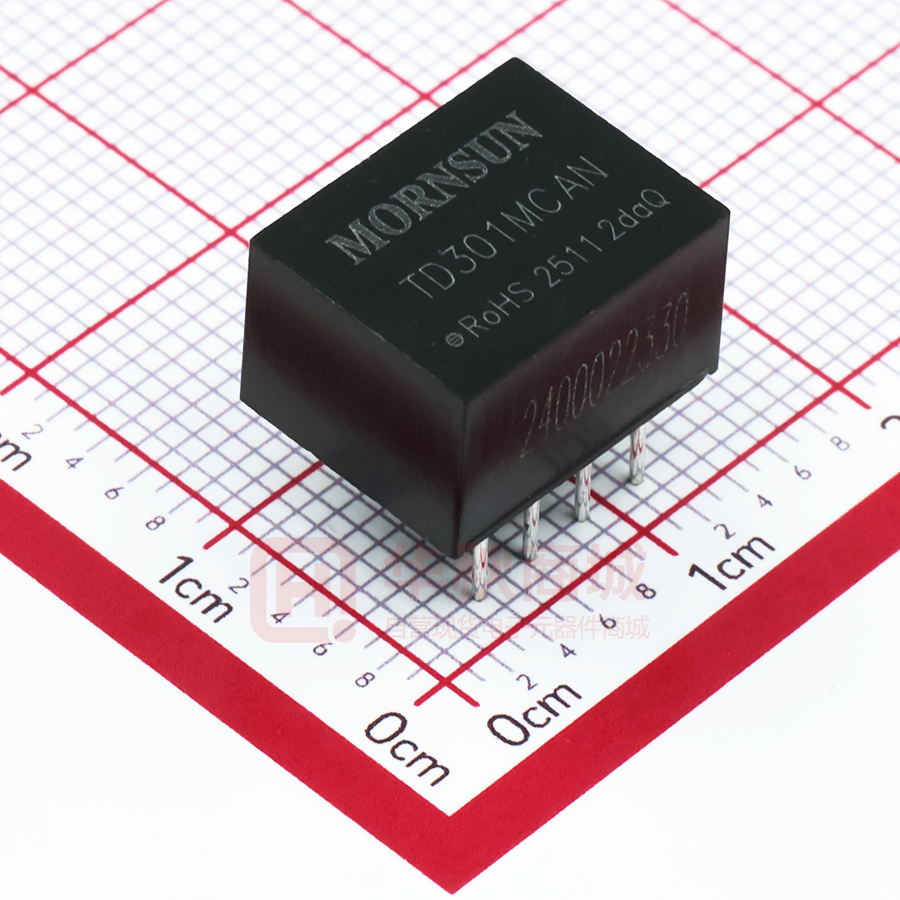

工业总线 TD5(3)01MCAN 系列 单路高速小体积 CAN 隔离收发模块 产品特点  符合ISO 11898-2标准  两端隔离2.5kVDC  波特率高达1Mbps  工作温度范围：-40℃ to +105℃  总线超时保护  同一网络至少可支持连接110个节点 RoHS  超小体积，标准DIP8封装  通过EN60950认证 单路高速小体积 CAN 隔离收发模块系列 TD301MCAN/TD501MCAN，主要功能是将 TTL/CMOS 电平转换为 CAN 总线的差分 电平，实现信号隔离；是一款集成电源隔离，信号隔离，CAN 收发器和总线保护于一体的 CAN 总线收发模块。产品自带隔离电 源，可实现 2500VDC 的电气隔离。产品采用超小体积封装，仅为一般产品的 40%，可更方便地嵌入用户设备，使设备轻松实现 CAN 总线网络的连接功能。 选型表 产品型号 电源输入 (VDC) 传输波特率 （bps） 静态电流（mA） 最大工作电流 （mA） 总线最大电压 （V） 节点数 TD301MCAN 3.3 40k-1M 30 60 ±58V 110 TD501MCAN 5 40k-1M 24 50 ±58V 110 单位 认证 CE 极限特性 项目 输入冲击电压(1sec. max.) 工作条件 Min. Typ. Max. 3.3V 系列 -0.7 -- 5 5.0V 系列 -0.7 -- 7 -- -- 300 ℃ 符号 Min. Typ. Max. 单位 VCC 3.15 3.3 3.45 2 -- 3.6 焊点距离外壳 1.5mm，10 秒 引脚耐焊接温度 VDC 输入特性（3.3V 系列） 项目 供电电源输入电压 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 3.1 -- 低电平 VOL -- 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 3.3V 标准 CAN 控制器接口 VDC mA 输入特性（5.0V 系列） 项目 符号 Min. Typ. Max. 输入电源电压 VCC 4.75 5 5.25 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 2 -- 5.5 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 4.8 -- 低电平 VOL -- 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 3.3V 或 5.0V 标准 CAN 控制器接口 2017.03.21-A/1 单位 VDC mA 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TD5(3)01MCAN 系列 传输特性 Min. Typ. Max. TXD 发送延时 tT -- 55 115 RXD 接收延时 tR -- 65 135 循环延时 tPRO(TXD-RXD) -- 120 250 0.3 1 12 符号 Min. Typ. Max. 项目 符号 数据延时 tto(dom)TXD 显性超时时间 单位 ns ms 输出特性 项目 显性电平 CANH V(OD)CANH 2.75 3.5 4.5 (逻辑 0) CANL V(OD)CANL 0.5 1.5 2.25 隐性电平 CANH V(OR)CANH 2 2.5 3 (逻辑 1) CANL V(OR)CANL 2 2.5 3 显性电平(逻辑0) Vdiff(d) 1.5 2 3 隐性电平(逻辑1) Vdiff(r) -0.05 0 0.05 差分电平 单位 VDC 总线引脚最大耐压 VX -58 -- +58 总线瞬时电压 Vtrt , 符合 ISO7637-3 标准 -150 -- +100 总线引脚漏电流 (VCC=0V, VCANH/L=5V) -5 -- 5 差分负载电阻 RL 45 60 65 Ω 差分输入阻抗 Rdiff 19 30 52 kΩ CAN 总线接口 符合 ISO/DIS 11898 标准，双绞线输出 uA 通用特性 项目 工作条件 数值 隔离电压 测试时间 1 分钟，漏电流
