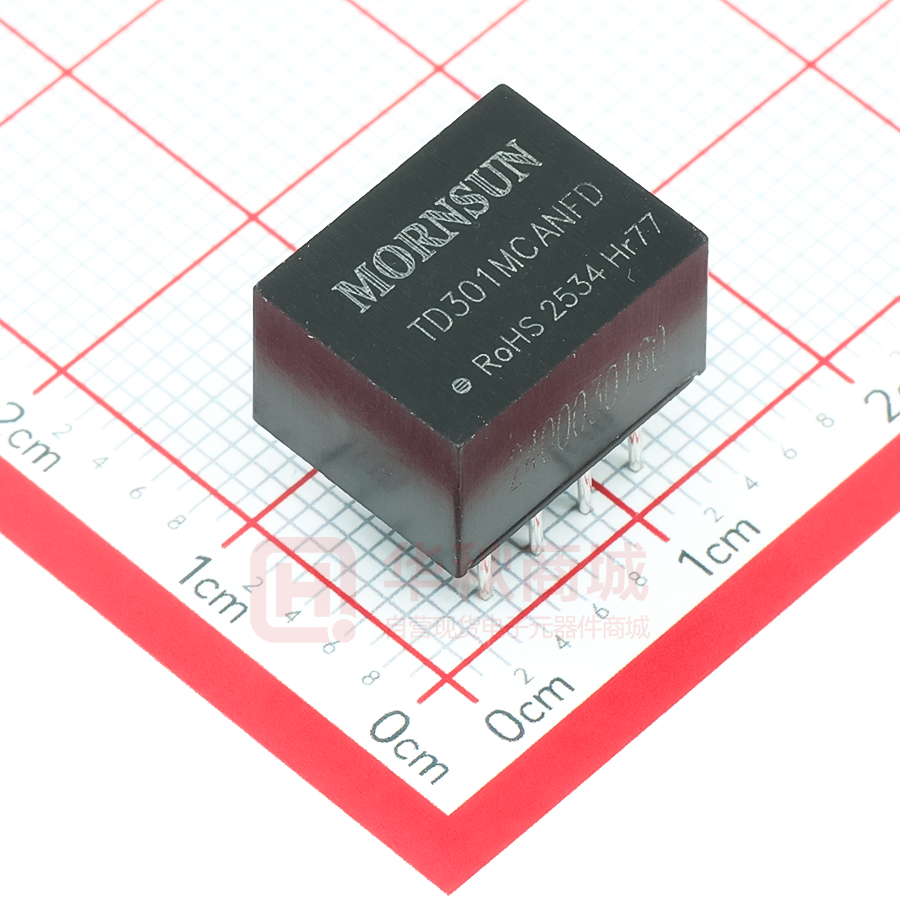

TD301MCANFD

工业总线 TD5(3)01MCANFD 系列 单路高速小体积 CANFD 隔离收发模块 产品特点  符合ISO 11898-5物理层标准要求  两端隔离2.5kVDC  总线超时保护  波特率高达5Mbps  工作温度范围：-40℃ to +105℃  适用12V、24V系统 RoHS  超小体积，标准DIP8封装  通过EN60950认证 单路高速小体积 CANFD 隔离收发模块系列 TD301MCANFD/TD501MCANFD，为 CAN 的升级版，它继承了隔离 CAN 收发 器的主要特性，又进一步提升了其数据传输性能，成功的把数据传输速率提高到了 5Mbit/s。产品采用超小体积封装，可更方便地 嵌入用户设备，使设备轻松实现 CAN 总线网络的连接功能。 选型表 认证 CE 产品型号 电源输入(VDC) TD301MCANFD 3.3 30 60 ±58V 110 TD501MCANFD 5 24 50 ±58V 110 静态电流（mA） 最大工作电流（mA） 总线最大电压（V） 节点数 极限特性 项目 输入冲击电压(1sec. max.) 工作条件 Min. Typ. Max. 3.3V 系列 -0.7 -- 5 5.0V 系列 -0.7 -- 7 -- -- 300 ℃ 单位 焊点距离外壳 1.5mm,10 秒 引脚耐焊接温度 单位 VDC 输入特性（3.3V 系列） 项目 符号 Min. Typ. Max. 输入电源电压 VCC 3.15 3.3 3.45 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 2 -- 3.6 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 3.1 -- 低电平 VOL -- 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 3.3V 标准 CANFD 控制器接口 符号 Min. Typ. Max. VCC 4.75 5 5.25 2 -- 5.5 VDC mA 输入特性（5.0V 系列） 项目 输入电源电压 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 4.8 -- 低电平 VOL -- 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 3.3V 或 5.0V 标准 CANFD 控制器接口 2017.03.21-A/1 单位 VDC mA 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TD5(3)01MCANFD 系列 传输特性 项目 符号 Min. Typ. Max. 单位 传输速率 fBIT 40 1000 5000 kbps TXD 发送延时 tT -- 55 115 RXD 接收延时 tR -- 65 135 循环延时 tPRO(TXD-RXD) -- 100 250 tto(dom)TXD -- 1.25 -- 数据延时 显性超时时间 ns ms 输出特性 符号 Min. Typ. Max. 显性电平 CANH V(OD)CANFDH 2.75 3.5 4.5 (逻辑 0) CANL V(OD)CANFDL 0.5 1.5 2.25 隐性电平 CANH V(OR)CANFDH 2 2.5 3 (逻辑 1) CANL V(OR)CANFDL 显性电平(逻辑0) 隐性电平(逻辑1) 项目 差分电平 2 2.5 3 Vdiff(d) 1.5 2 3 Vdiff(r) -0.05 0 0.05 单位 VDC 总线引脚最大耐压 VX -58 -- +58 总线瞬时电压 Vtrt , 符合 ISO7637-3 标准 -150 -- +100 总线引脚漏电流 (VCC=0V，VCANFDH/L=5V) -5 -- 5 uA 差分负载电阻 RL -- 60 -- Ω 差分输入阻抗 Rdiff 10 -- 100 kΩ CAN 总线接口 符合 ISO/DIS 11898 标准，双绞线输出 通用特性 项目 工作条件 数值 隔离电压 测试时间 1 分钟，漏电流
