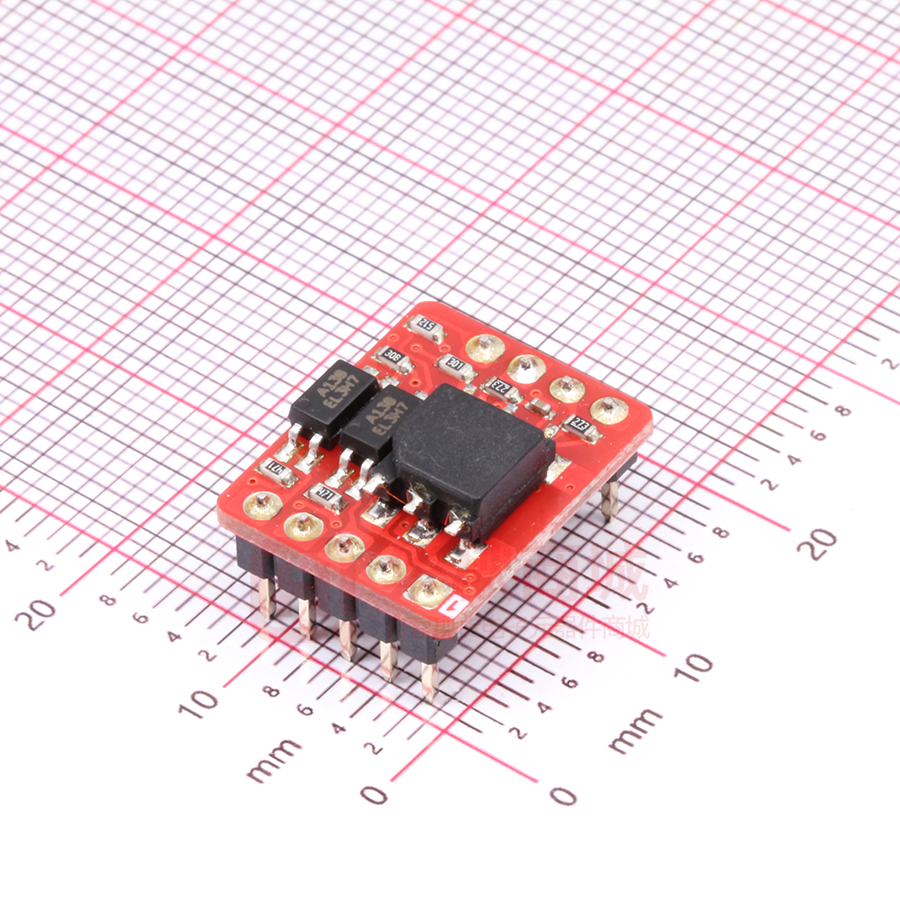

TD321D485

工业总线 TD5(3)21D485 系列 单路 RS485 隔离收发模块 产品特点  内置高效隔离电源  两端隔离(2.5kVDC)  波特率高达19.2kbps  工作温度范围：-40℃ to +85℃  同一网络可支持连接64个节点  集隔离与ESD总线保护功能于一身 RoHS  通过EN60950认证 TD321D485 / TD521D485，主要功能将是逻辑电平转换为 RS485 协议的差分电平，实现信号隔离;是一款采用 IC 集成化技术，实现了电源隔离，信号 隔离，RS485 通信和总线保护于一体的 RS485 协议收发模块。产品自带定压隔离电源，可实现 2500VDC 电气隔离。产品可方便地嵌入用户设备，使 设备轻松实现 RS485 协议网络的连接功能。 选型表 认证 CE 产品型号 电源输入 (VDC) 传输波特率 (bps) 静态电流 (mA) 最大工作电流 (mA) 隔离电源输出 (VDC) 节点数 TD321D485 3.15-3.45 19200 30 130 5 64 TD521D485 4.75-5.25 19200 35 130 5 64 极限特性 项目 输入冲击电压(1sec. max.) 工作条件 Min. Typ. Max. 3.3V 系列 -0.7 -- 5 5.0V 系列 -0.7 -- 7 -- -- 300 ℃ 符号 Min. Typ. Max. 单位 VCC 3.15 3.3 3.45 -- 3.3 -- 焊点距离外壳 1.5mm，10 秒 引脚焊接温度 单位 VDC 输入特性(3.3V 系列) 项目 输入电源电压 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 低电平 VIL -- 0 -- 高电平 VOH VCC-0.4 3.1 -- 低电平 VOL 0 0.2 0.4 TXD 驱动电流 IT -- -- 5 CON 驱动电流 ICON -- -- 5 RXD 输出电流 IR -- -- 3.5 串行接口 只兼容+3.3V 的 UART 接口 符号 Min. Typ. Max. VCC 4.75 5 5.25 -- 5 -- VDC mA 输入特性(5.0V 系列) 项目 输入电源电压 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 低电平 VIL -- 0 -- 高电平 VOH VCC-0.4 4.8 -- 低电平 VOL 0 0.2 0.4 TXD 驱动电流 IT -- -- 5 CON 驱动电流 ICON -- -- 5 RXD 输出电流 IR -- -- 3.5 串行接口 只兼容+5V 的 UART 接口 2017.07.10-A/0 单位 VDC mA 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TD5(3)21D485 系列 传输特性 Min. Typ. Max. TXD 发送延时 tT -- -- 50 RXD 接收延时 tR -- -- 50 -- 5 18 Min. Typ. Max. 1.5 2 -- VDC 54 -- -- Ω 96 -- -- -- 24 -- 4.9 5 5.3 项目 符号 数据延时 收发状态延时 单位 μs 输出特性 项目 符号 差分电平 Vdiff(d),RL=54Ω 差分负载电阻 -7V≤VCM≤+12V 差分输入阻抗 内置上下拉电阻 隔离输出电源电压* 标称输入电压 单位 kΩ VDC ESD 静电保护 总线接口保护 注：*隔离输出电源引脚仅供外接上下拉电阻使用(建议最大电流＜25mA), 不建议其他用途。 真值表特性 收发功能 输入 输出 CON TXD A B RXD 0 1 1 0 1 0 1 1 发送功能 0 0 CON VA-VB RXD 1 ≥-50mV 1 1 ≤-200mV 0 1 -200mV＜VA-VB＜-50mV 不确定 接收功能 通用特性 项目 工作条件 隔离电压 测试时间 1 分钟，漏电流
