TD321D485H-A

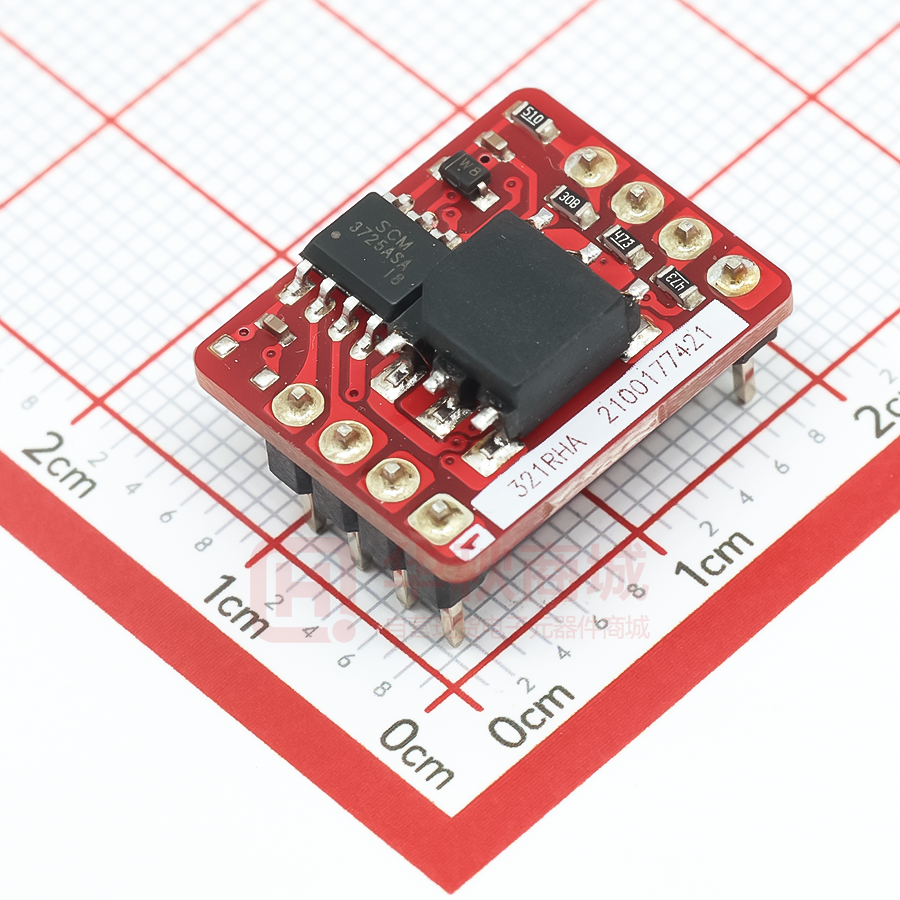

工业总线 TD5(3)21D485H-A 系列 产品特点 单路高速 RS485 隔离收发模块(自动切换)  内置高效隔离电源  自动收发数据功能  波特率高达500kbps  两端隔离(3.0kVDC)  工作温度范围：-40℃ to +85℃  同一网络可支持连接128个节点 RoHS  集隔离与ESD总线保护功能于一身  通过EN60950认证 TD321D485H-A/ TD521D485H-A，主要功能是将逻辑电平转换为 RS485 协议的差分电平，实现信号隔离；是一款采用 IC 集成化 技术，实现了电源隔离、信号隔离、RS485 通信和总线保护于一体的 RS485 协议收发模块。产品自带定压隔离电源，可实现 3000VDC 电气隔离。除此之外，产品具有自动切换收发功能，不再需要通过 CON 脚进行收发控制，在一定程度上减少了设计的 复杂性。产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。 选型表 认证 CE 产品型号 电源输入 (VDC) 传输波特率 (kbps) 静态电流(mA) 最大工作电流 (mA) 隔离电源输出 (typ.)(VDC) 节点数 TD321D485H-A 3.15-3.45 500 37 90 5 128 TD521D485H-A 4.75-5.25 500 40 90 5 128 极限特性 项目 输入冲击电压(1sec. max.) 工作条件 Min. Typ. Max. 3.3V 系列 -0.7 -- 5 5.0V 系列 -0.7 -- 7 -- -- 300 ℃ 单位 焊点距离外壳 1.5mm，10 秒 引脚焊接温度 单位 VDC 输入特性（3.3V 系列） 项目 符号 Min. Typ. Max. 输入电源电压 VCC 3.15 3.3 3.45 高电平 VIH 0.7VCC 3.3 3.6 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 3.1 -- 低电平 VOL 0 0.2 0.4 TXD 驱动电流 IT 2 -- - RXD 输出电流 IR -- -- 10 串行接口 只兼容+3.3V 的 UART 接口 Min. Typ. Max. 4.75 5 5.25 0.7VCC 5 5.5 TXD 逻辑电平 RXD 逻辑电平 VDC mA 输入特性（5.0V 系列） 项目 符号 VCC 输入电源电压 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 4.8 -- 低电平 VOL 0 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 只兼容+5V 的 UART 接口 2017.07.31 A/0 单位 VDC mA 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TD5(3)21D485H-A 系列 传输特性 Min. Typ. Max. TXD 发送延时 tT -- -- 250 RXD 接收延时 tR -- -- 110 Min. Typ. Max. 项目 符号 数据延时 单位 ns 输出特性 项目 符号 差分电平 Vdiff(d)，无负载电阻 1.5 -- -- 差分输入阻抗 -7V≤VCM≤+12V 96 -- -- -- 47 -- 4.9 5 5.3 内置上下拉电阻 隔离输出电源电压* 标称输入电压 单位 VDC kΩ VDC ESD 静电保护 总线接口保护 注：*隔离输出电源引脚仅供外接上下拉电阻使用(建议最大电流＜25mA), 不建议其他用途。 真值表特性 收发功能 输入 输出 CON TXD A B RXD -- 1 1 0 1 -- 0 0 1 1 发送功能 CON VA-VB RXD -- ≥-50mV 1 -- ≤-200mV 0 -- -200mV＜VA-VB＜-50mV 不确定 接收功能 通用特性 项目 工作条件 数值 隔离电压 测试时间 1 分钟，漏电流
