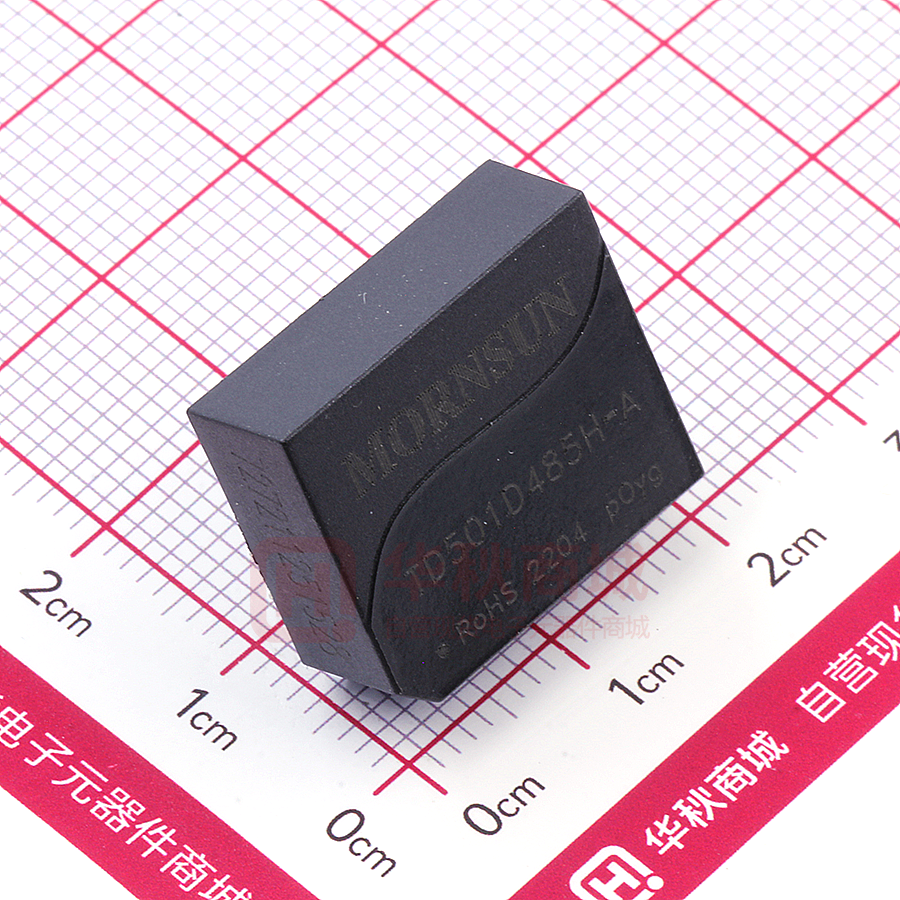

TD501D485H-A

工业总线 TDx01D485H-A 系列 单路高速 RS485 隔离收发模块（自动切换） 产品特点 l 通信波特率高达115200bps l 同一网络可支持连接32个节点 l 输入、输出隔离电压：2500VDC l 内置高效率隔离电源 l 工作温度范围:-40℃～+85℃ l 产品具有ESD防护，完整的EMC推荐电路 l 自动收发切换 单路高速 RS485 隔离收发模块系列 TD301D485H-A/ TD501D485H-A ，是一款集成隔离电源，信号隔离芯片，RS485 收发芯片和 总线保护器件于一体的 RS485 协议收发模块。 产品的主要功能是将逻辑电平转换为 RS485 协议的差分电平，实现信号隔离；产品自带定压隔离电源，可实现 2500VDC 的电气 隔离，并具有 ESD 保护功能。除此之外，产品具有自动切换收发功能，不再需要通过 CON 脚进行收发控制，在一定程度上减少了 设计的复杂性，产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。 选型表 产品型号 电源输入(VDC) TD301D485H-A 3.17～3.45 TD501D485H-A 4.75～5.25 输入特性 项目 工作条件 输入电源 静态电流 产品通电、未有通信时 ≤40mA 发送电流 115200bps 方波通信时 ≤70mA TD301D485H-A 只兼容+3.3V 的 UART 接口 串行接口 输入 数值 TD501D485H-A 只兼容+5V 的 UART 接口 ITXD≤2mA, IRXD≤2mA 引脚电流 总线接口 项目 工作条件 RS485 总线接口 输出 数值 标准 RS485 接口，A、B 总线内置 4.7K 的上、下拉电阻 传输特性 项目 工作条件 数值 传输速率 最大 115200bps 节点数 最大可支持连接 32 个节点 收发控制 半双工、自动收发 发送状态 真值表 接收状态 控制 输入 -- TXD A 输出 B 线状态 -- 1 1 0 正常 0 1 正常 -- 0 控制 输入 输出 -- A-B RXD -- ≥0.2V 1 -- ≤-0.2V 0 2014.07.30-A/2 第 1 页 共 4 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TDx01D485H-A 系列 通用特性 项目 工作条件 数值 电气隔离 两端隔离(输入、输出相互隔离) 测试时间 1 分钟，漏电流
