TD501DCAN

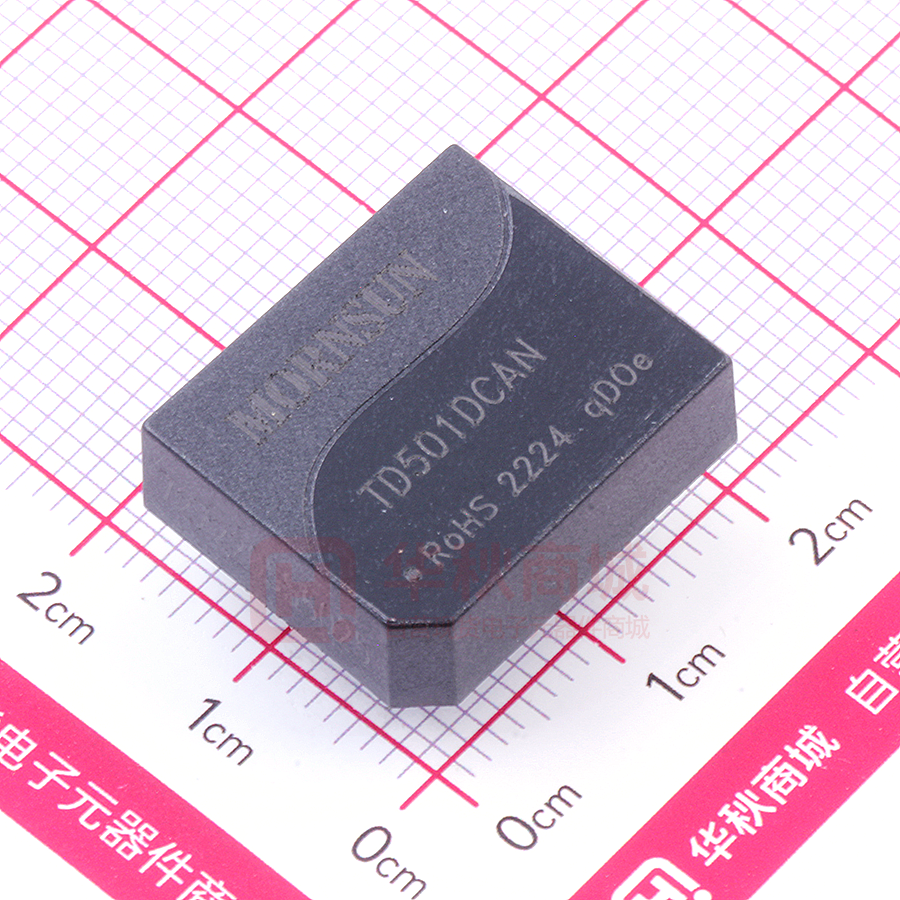

工业总线 TD5(3)01DCAN 系列 单路通用型 CAN 隔离收发模块 产品特点  内置高效隔离电源  两端隔离(3kVDC)  波特率高达1Mbps  工作温度范围:-40℃ to +105℃  完全符合ISO11898标准  未上电的节点不影响总线 Report  同一网络可支持连接110个节点 RoHS  集隔离与ESD总线保护功能于一身 EN62368-1 TD301DCAN/TD501DCAN，主要功能是将 TTL/CMOS 电平转换为 CAN 总线的差分电平，实现信号隔离；是一款采用 IC 集成化技术，实现了电 源隔离、信号隔离、CAN 收发和总线保护于一体的 CAN 总线收发模块，可实现 3000VDC 电气隔离。产品可方便地嵌入用户设备，使设备轻松 实现 CAN 总线网络的连接功能。 选型表 产品型号 电源输入 （VDC） 传输波特率 （bps） 静态电流 （mA） 最大工作电流 （mA） 总线最大电压 （VDC） 节点数 EN TD301DCAN 3.3 5k-1M 50 90 ±36 110 -- TD501DCAN 5 5k-1M 35 80 ±36 110 认证 极限特性 项目 输入冲击电压(1sec. max.) 工作条件 Min. Typ. Max. 3.3V 系列 -0.7 -- 5 5V 系列 -0.7 -- 7 -- -- 300 ℃ Min. Typ. Max. 单位 3.15 3.3 3.45 0.7VCC -- VCC+0.5 焊点距离外壳 1.5mm，10 秒 引脚耐焊接温度 单位 VDC 输入特性（3.3V 系列） 项目 符号 VCC 供电电源输入电压 TXD 逻辑电平 RXD 逻辑电平 高电平 VIH 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 VCC-0.2 -- 低电平 VOL -- 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 3.3V 标准 CAN 控制器接口 VDC mA 输入特性（5V 系列） 项目 符号 Min. Typ. Max. 输入电源电压 VCC 4.75 5 5.25 单位 高电平 VIH 0.7VCC -- VCC+0.5 低电平 VIL 0 -- 0.8 高电平 VOH VCC-0.4 VCC-0.2 -- 低电平 VOL -- 0.2 0.4 TXD 驱动电流 IT 2 -- -- RXD 输出电流 IR -- -- 10 串行接口 5V 标准 CAN 控制器接口 TXD 逻辑电平 RXD 逻辑电平 2022.03.23-A/9 VDC mA 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 工业总线 TD5(3)01DCAN 系列 传输特性 Min. Typ. Max. TXD 发送延时 tT -- 60 115 RXD 接收延时 tR -- 70 135 循环延时 tPRO(TXD-RXD) -- 130 250 项目 符号 数据延时 单位 ns 输出特性 符号 Min. Typ. Max. 显性电平 CANH V(OD)CANH 2.75 3.5 4.5 (逻辑 0) CANL V(OD)CANL 0.5 1.5 2 隐性电平 CANH V(OR)CANH 2 2.5 3 (逻辑 1) CANL V(OR)CANL 2 2.5 3 显性电平(逻辑0) Vdiff(d) 1.5 2 3 隐性电平(逻辑1) Vdiff(r) 项目 差分电平 单位 VDC -0.12 0 0.05 总线引脚最大耐压 VX -36 -- +36 总线瞬时电压 Vtrt , 符合 ISO7637-3 标准 -200 -- +200 差分负载电阻 RL 45 60 65 Ω 差分输入阻抗 Rdiff 20 -- 100 kΩ CAN 总线接口 符合 ISO/DIS 11898-2 标准，双绞线输出 注：隐形电平(逻辑 1)为空载规格 通用特性 项目 工作条件 数值 隔离电压 测试时间 1 分钟，漏电流
