TD(H)541S232H
DFN 封装 RS232 隔离收发器
特点
超小,超薄,芯片级 DFN 封装
符合 TIA/EIA-232 标准
集成 5V 高效隔离电源
I/O 电压范围支持 3.3V 和 5V 微处理器(当使用 5V 微处理器时 RXD 可直接连接;

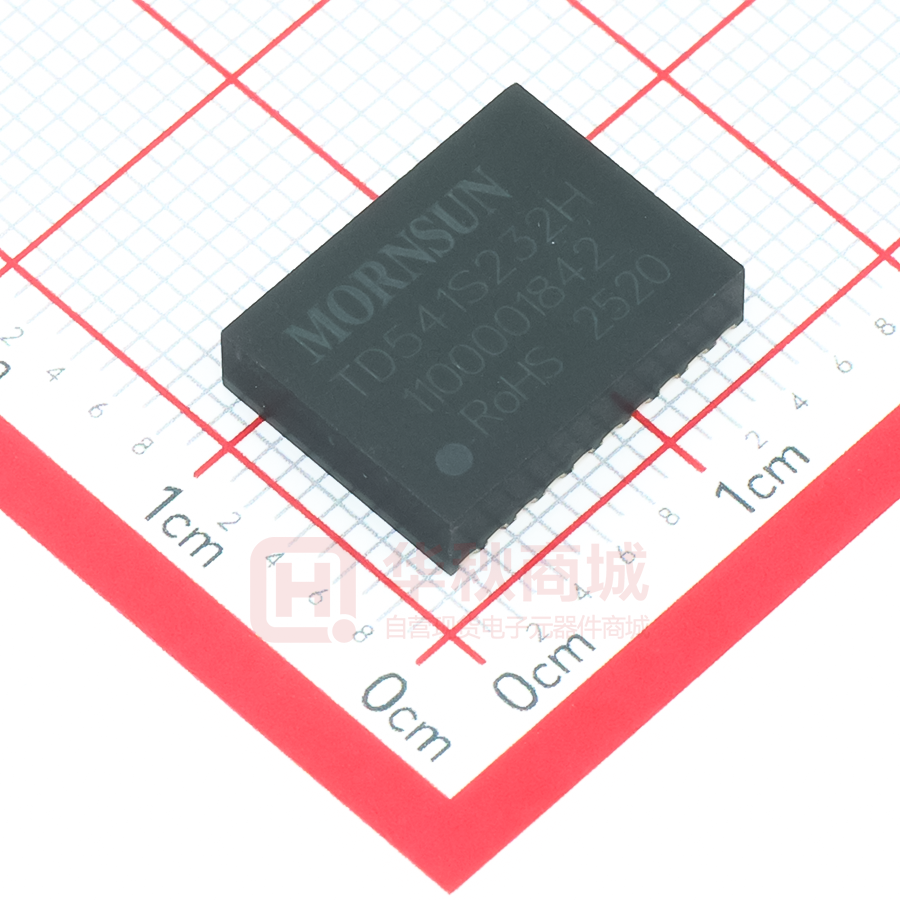

产品外观
当使用 3.3V 微处理器时,RXD 应用参考“使用建议第③点”)
隔离耐压高达 5000VDC(TD541S232H 3000VDC)
总线静电防护能力高达 15kV(HBM)
通讯速率高达 120kbps
>25kV/μs 瞬态抗扰度
工业级工作温度范围:-40℃ to +85℃
符合 AEC-Q100 标准
潮敏等级(MSL) 3
工业自动化
楼宇自动化
智能电表
应用范围
功能描述
TD(H)541S232H 是一款低功耗、高静电防护 ESD 保护的 RS232 收发器,且完全符合 TIA/EIA-232 标准。产品的主要功能将是将 TTL 电平转换为 RS232
协议的电平, 实现信号隔离。并且产品自带定压隔离电源, 可实现 3000/5000VDC 电气隔离,也可方便地嵌入用户设备,使设备轻松实现 RS232 协议网
络的连接功能。
TD(H)541S232H 更在传统 IC 基础上重点加强 TOUT,RIN 引脚可靠性设计,增强型 ESD 设计等,其 TOUT,RIN 端口 ESD 承受能力高达 15KV(Human
Body Model)。
2023.2.14-A/2
第 1页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
目录
1
首页............................................................................1
5
特征曲线......................................................................5
5.1 典型曲线.......................................................................5
1.1 特点及外观..................................................................1
1.2 应用范围......................................................................1
6
应用电路......................................................................6
1.3 功能描述......................................................................1
7
使用建议......................................................................7
8
订购信息......................................................................7
9
封装信息......................................................................7
2
引脚封装及内部框图...................................................2
3
真值表........................................................................2
4
IC 相关参数................................................................3
4.1 极限额定值..................................................................3
10 包装信息......................................................................8
4.2 推荐工作参数..............................................................3
4.3 电学特性.....................................................................4
4.4 传输特性.....................................................................5
4.5 物理特性.....................................................................5
引脚封装
内部框图
注:所有 GND1 内部是相连的。
真值表
字母
描述
H
高电平
L
低电平
表 1. 驱动器真值表
收发功能
发送功能
输入
输出
TXD
T_OUT
L
H
H
L
表 2. 接收器真值表
收发功能
接收功能①
输入
输出
R_IN
RXD
≥2.4V
L
≤0.6V
H
0.6V≤RXD≤2.4V
不确定
注:①接收阈值随 Vcc 变化会有细微偏差。
2023.2.14-A/2
第 2页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
引脚描述
引脚编号
引脚名称
功能描述
1
NC
无功能引脚,可悬空。
2
VCC
芯片供电引脚。靠近该引脚须接入 0.1uF 陶瓷电容到逻辑侧参考地(GND1)。
3
VCC
芯片供电引脚。靠近该引脚须接入 0.1uF 陶瓷电容到逻辑侧参考地(GND1)。
4
GND1
逻辑侧参考地。
5
GND1
逻辑侧参考地。
6
GND1
逻辑侧参考地。
7
GND1
逻辑侧参考地。
8
RXD
接收器信号输出引脚。
9
TXD
驱动器输入引脚。
10
GND1
逻辑侧参考地。
11
GND2
隔离输出参考地。
内部产生的负电源,该引脚推荐通过 0.1uF 电容接至隔离输出参考地(GND2)
12
V-
13,14
C2-,C2+
电荷泵电容的正和负连接。这两个引脚须连接外部电容 C2,推荐使用 0.1uF 电容。
15
RIN
接收器输入。此引脚接收 RS-232 信号电平。
16
TOUT
驱动器输出。此引脚输出 RS-232 信号电平。
17,18
C1-,C1+
电荷泵电容的正和负连接。这两个引脚须连接外部电容 C1,推荐使用 0.1uF 电容。
19
V+
内部产生的正电源,该引脚推荐通过 0.1uF 电容接至隔离输出参考地(GND2)
20
VISO
隔离电源输出端,该引脚须通过 0.1uF 电容接至隔离输出参考地(GND2)。
极限额定值
下列数据是在自然通风,正常工作温度范围内测得(除非另有说明)。
参数
单位
供电电压,VCC
-0.3V to +6V
驱动器输入引脚,TXD
-0.3V to +6V
驱动器输出引脚,TOUT
-13.2V to +13.2V
接收器输入引脚,RIN
-25V to +25V
接收器信号输出引脚,RXD
-0.3V to +6V
工作温度范围
-40°C to +105°C
存储温度范围
−50°C to +150°C
峰值温度 Tc≤250℃,217℃以上时间最大为 60 s,实际应用请参考
回流焊温度
IPC/JEDEC J-STD-020D.3 标准。
若超出“极限额定值”表内列出的应力值,可能会对器件造成永久损坏。长时间工作在极限额定条件下,器件的可靠性有可能会受到影响。所有电压值都是
以参考地(GND)为参考基准。
推荐工作参数
符号
推荐工作条件
最小值
典型值
最大值
VCC
供电电压
4.5
5
5.5
VIH
高电平输入电压(TXD)
2
VCC
VIL
低电平输入电压(TXD)
0
0.8
IOS
驱动器
输出电流
2
接收器
RL
输出负载电阻
TA
工作环境温度
-
传输速率
10
3k
-40
单位
V
mA
Ω
85
℃
120
kbps
2023.2.14-A/2
第 3页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
电气特性
符号
参数
测试条件
最小值
驱动输出高电平
RL=3kΩ到 GND2
5
典型值
最大值
单位
驱动器特性
VTOUT
驱动输出低电平
RTOUT
驱动器输出阻抗
Itsc
驱动器短路电流
RTXD
6.5
V
-6.5
RL=3kΩ到 GND2
-5
300
Ω
60
5.1
内部 TXD 上拉电阻
V
mA
kΩ
接收器特性
VRIN
接收器输入范围
-25
VRIL
接收器输入低阈值电压
0.6
VRIH
接收器输入高阈值电压
25
0.9
V
1.5
接收器输入迟滞
接收器输入阻抗
RXD 高电平输出电压
Vcc − 0.4
Vcc − 0.1
VROL
RXD 低电平输出电压
V
7
kΩ
V
5
VROH
2.4
0.4
3
RRIN
V
V
0.4
V
15
30
mA
空载
20
45
mA
RL=3kΩ到 GND2
20
45
mA
TOUT、RIN 引脚对 GND2
±15
kV
供电及保护特性
ICC
静态工作电流
ICC
工作电流
ESD
HBM 模式
静电放电抗扰度
其他引脚
±2
kV
接触放电模式
TOUT、RIN 引脚对 GND2
±8
kV
±2
kV
EFT
群脉冲抗扰度
IEC61000-4-4
TOUT、RIN 引脚对 GND2
SURGE
雷击浪涌抗扰度
IEC61000-4-5
TOUT、RIN 引脚对 GND2
±2
kV
TD541S232H
3000
VDC
TDH541S232H
5000
VDC
隔离电压
VI-O
1
绝缘阻抗
隔离电容
CMTI
共模瞬变抗扰度
GΩ
50
TXD = VCC or 0 V, VCM = 1 kV,
transient magnitude = 800 V
pF
25
kV/us
注:ESD 指标为不带电测试规格,测试时 GND2 需与大地相连。
传输特性
符号
参数
-
传输速率
TPHL,TPLH
驱动器传输延时
TPHL,TPLH
接收器传输延时
测试条件
最小值
最大值
单位
120
kbps
RL = 3kΩ至 7kΩ,CL = 50pF
2
us
CL = 15pF
2
us
占空比 40% ~ 60%
典型值
物理特性
参数
数值
单位
重量
0.9(Typ.)
g
2023.2.14-A/2
第 4页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
典型曲线
图 1. 发送器输出高/低电平与负载电容的关系(120kbps)
图 2. 发送器输出高/低电平与负载电流的关系
图 3. 发送器输出高/低电平与 VCC 的关系(RL=3kΩ)
图 4. 工作电流与通讯速率的关系
图 5. TIN 电压阈值与 VCC 的关系
图 6. 120kbps 的数据传输(VCC=5V,RL=3kΩ)
2023.2.14-A/2
第 5页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
应用电路
图 7. 典型应用电路
图 8. 典型应用 PCB layout
图 9. 端口保护推荐电路
参数说明:
型号
TD541S232H
TDH541S232H
TVS1, TVS2
SMCJ15CA
R1, R2
绕线电阻 12Ω/2W
GDT1, GDT2
S30-A90X
模块应用在恶劣的现场环境时容易遭受大能量的雷击,此时需要对 232 信号端口添加防护电路,保护模块不被损坏及总线通讯的可靠性。图 9 提供一个针
对大能量雷击浪涌的推荐防护电路设计方案,电路防护等级与所选防护器件相关。参数说明中列出一组推荐电路参数,应用时可根据实际情况进行调整。
另外,在使用屏蔽线时需要对屏蔽层可靠单点接地。
注:此推荐参数仅为推荐值,需要根据实际应用情况选择。
2023.2.14-A/2
第 6页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
使用建议
①隔离电源输出引脚 VISO 不推荐用作其他用途,否则可能会导致总线电压不满足通讯要求,而导致通讯失败。
②产品不支持热拔插。
③TD(H)541S232H 对地 RXD 输出只兼容 5V 系统,如果 I/O 口为 3.3V 电平且不支持 5V 输入可参照以下推荐电路:
图 10.匹配单片机系统接法
常规降压电路电阻分压计算为:
R1
Vout Vin
R2
Vin
其中 R1,R2 为所接分压电阻值,Vout 为 TD(H)541S232H 的输出电压,Vin 为 MCU 的 RXD 输入电压。推荐值为 R1=750Ω,R2=2kΩ。
④TXD 外部输入如驱动能力不足应视情况添加上拉电阻。
⑤此产品焊接规范满足《IPC7093》,具体焊接指导可参照《DFN 封装产品热风枪焊接作业指南》、《DFN 封装产品焊接指南》。
订购信息
产品型号
封装
引脚数
丝印
包装
TD541S232H
DFN
20
TD541S232H
300/盘
TDH541S232H
DFN
20
TDH541S232H
300/盘
封装信息
2023.2.14-A/2
第 7页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
包装包信息
广州金升阳科技有限公司
地址:广东省广州市黄埔区科学城科学大道科汇发展中心科汇一街 5 号
电话:86-20-38601850
传真:86-20-38601272
E-mail: sales@mornsun.cn
2023.2.14-A/2
第 8页 共 8页
该版权及产品最终解释权归广州金升阳科技有限公司所有
