TDA51SCANHC

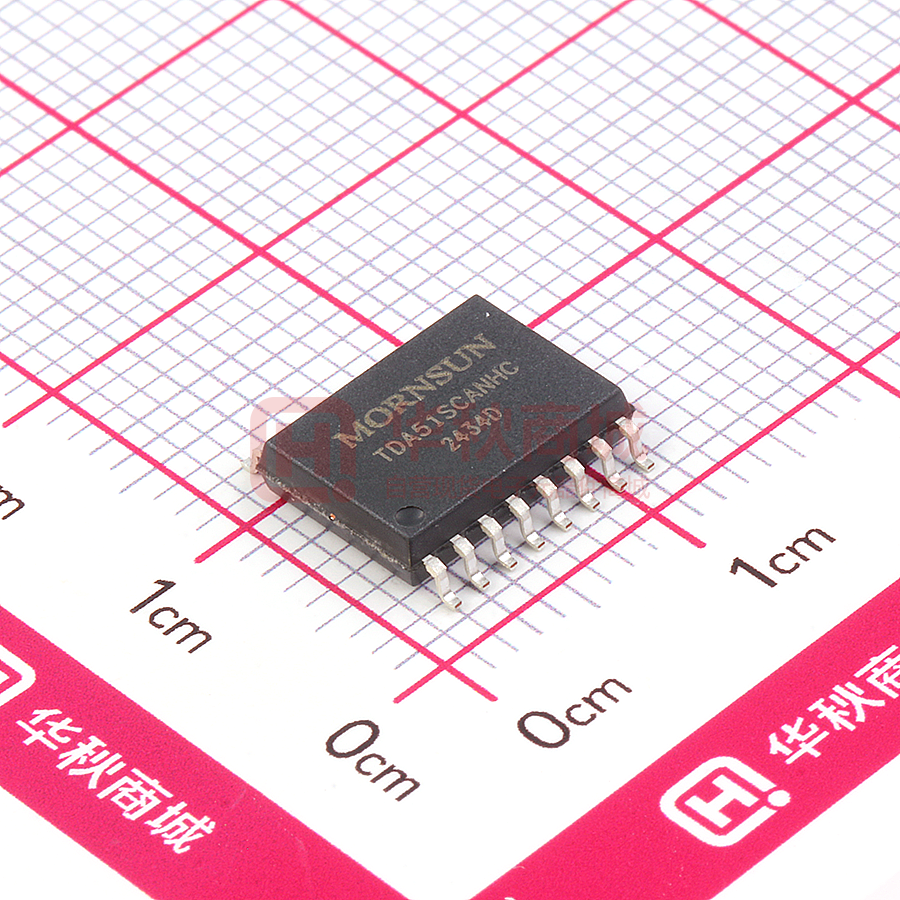

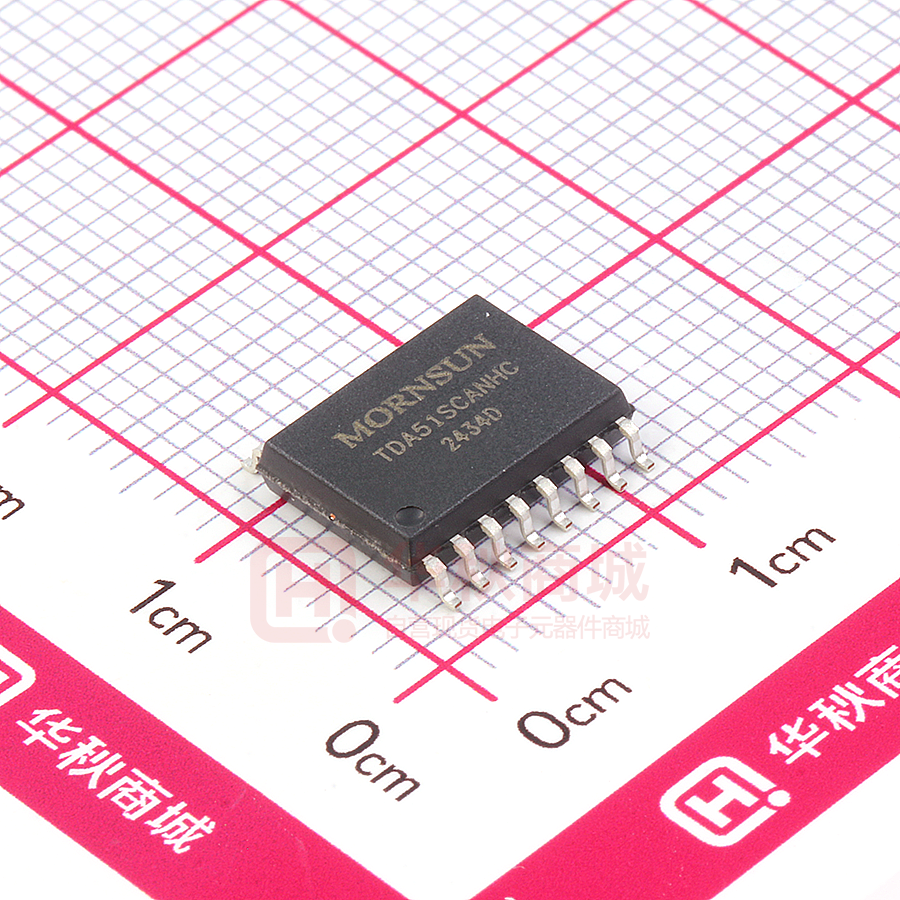

TDA51SCANHC SOIC 封装隔离式 CAN 收发器 特点  超小，超薄，芯片级 SOIC 封装  符合 ISO11898-2 标准  集成高效隔离电源  I/O 电压范围支持 4.5V 至 5.5V  隔离耐压高达 5000Vrms  总线静电防护能力高达 5kV(HBM)  通讯速率高达 1Mbps  -40V 至 40V 的总线故障保护  高共模瞬态抗扰度 150kV/μs（典型值）  驱动器(TXD) 主导超时功能  纳秒级通讯延时  总线负载能力高达 110 节点  工业级工作温度范围：-40℃ to +125℃  满足 EN62368 标准 产品外观 应用范围  工业自动化、控制、传感器和驱动系统  楼宇和温室环境控制（暖通空调(HVAC)）控制自动化  安防系统  运输  医疗  电信  诸如 CANopen，DeviceNet，NMEA2000，ARNIC825，ISO11783，CAN Kingdom，CANaerospace 的 CAN 总线标准 功能描述 TDA51SCANHC 是一款带隔离电源的 CAN 转发器，此转发器符合或者优于 ISO11898-2 标准的技术规范。它集成 5V 隔离电源。作为 CAN 收发器， 该器件可为总线和 CAN 控制器分别提供差分发射能力和差分接收能力，信号传输速率高达 1 兆位每秒(Mbps)。该器件尤其适合工作在恶劣环境下，其具 有串线、过压（–40V 至 40V）和接地损耗保护以及过热关断功能。 2021.08.26-A/1 第 1页 共 9页 该版权及产品最终解释权归广州金升阳科技有限公司所有 目录 1 首页............................................................................1 3.4 传输特性......................................................................4 1.1 特点及外观..................................................................1 3.5 物理特性......................................................................5 1.2 应用范围......................................................................1 4 参数测量电路...............................................................5 1.3 功能描述......................................................................1 5 工作描述及功能...........................................................5 2 引脚封装及描述..........................................................2 6 应用电路......................................................................6 3 IC 相关参数.................................................................3 7 订购信息......................................................................6 3.1 极限额定值...................................................................3 8 封装信息......................................................................7 3.2 推荐工作参数...............................................................3 9 包装信息......................................................................7 3.3 电气特性......................................................................4 引脚封装 内部框图 注：所有 GND1 内部是相连的；所有 GND2 内部是相连的。 真值表 字母 描述 H 高电平 L 低电平 X 无关 Z 高阻抗 表 1 驱动器功能表 输入 输出 总线电平 TXD CANH CANL L H L 显性 H（或浮空） Z Z 隐性 表 2 接收器功能表 VID=CANH-CANL RXD 总线电平 VID≥0.9V L 显性 0.5< VID
