TD(H)541S485H
DFN 封装 RS485 隔离收发器
特点
超小,超薄,芯片级 DFN 封装
符合 TIA/EIA-485-A 标准
集成 5V 高效隔离电源
I/O 电压范围支持 3.3V 和 5V 微处理器(当使用 5V 微处理器时 RXD 可直接连接。

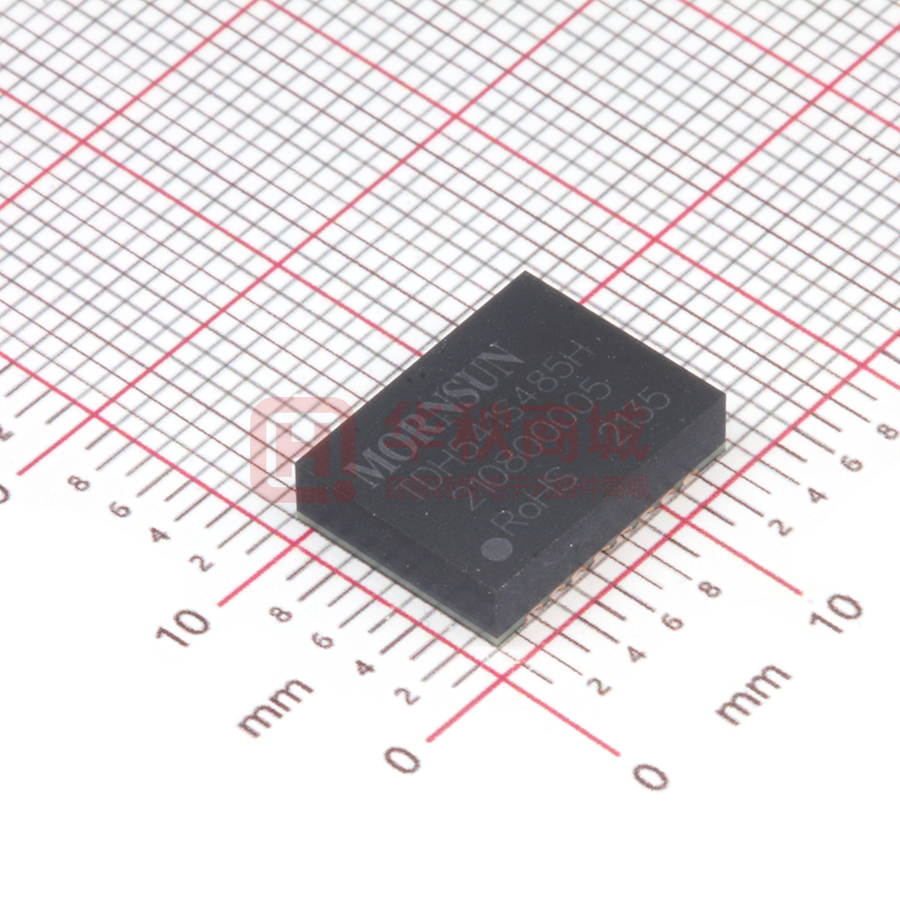

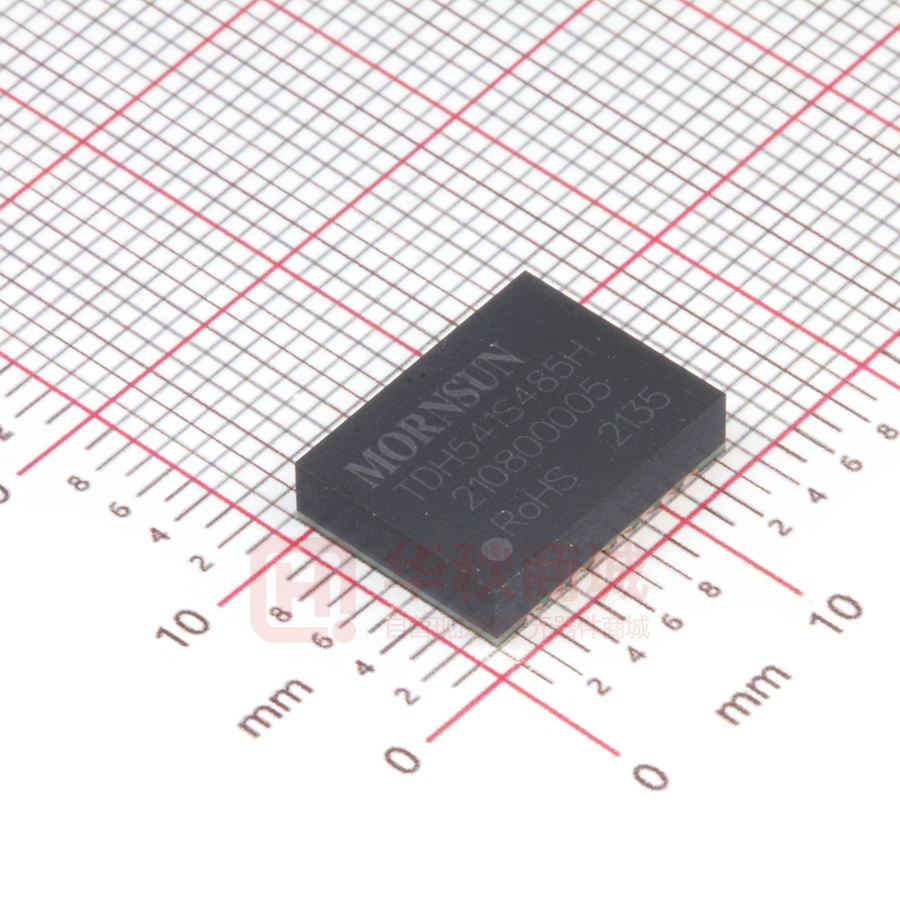

产品外观
当使用 3.3V 微处理器时,RXD 应用参考“使用建议第⑤点”)
隔离耐压高达 3000VDC(TDH541S485H 5000VDC)
总线静电防护能力高达 15kV(HBM)
通讯速率高达 1Mbps
>25kV/μs 瞬态抗扰度
极低通讯延时
1/8 单位负载,总线负载能力高达 256 节点
总线失效保护
总线驱动短路保护
工业级工作温度范围:-40℃ to +105℃
符合 AEC-Q100 标准
满足 EN62368 标准
潮敏等级(MSL) 3
工业自动化
楼宇自动化
智能电表
远距离信号交互、传输
应用范围
功能描述
TD(H)541S485H 是为 RS-485 总线网络设计的一款隔离型半双工增强型收发器,且完全符合 TIA/EIA-485A 标准。逻辑侧支持 3.3V 和 5V 逻辑电平
的转换,总线接收器采用 1/8 单元负载设计,其总线负载能力高达 256 个节点单元,满足多节点设计设计需求。总线传输速率高达 1Mbps。
TD(H)541S485H 更在传统 IC 基础上重点加强 A、B 引脚可靠性设计,其中包括驱动器过流保护,增强型 ESD 设计等,其 A、B 端口 ESD 承受能力
高达 15KV(Human Body Model)。
2020.11.17-A/2
第 1页 共 9页
该版权及产品最终解释权归广州金升阳科技有限公司所有
目录
1
首页............................................................................1
4
特征曲线......................................................................5
1.1 特点及外观..................................................................1
4.1 典型曲线.......................................................................5
1.2 应用范围......................................................................1
4.2 参数测量电路...............................................................5
1.3 功能描述......................................................................1
5
工作描述及功能...........................................................6
2
引脚封装及描述..........................................................2
6
应用电路......................................................................7
3
IC 相关参数................................................................3
7
使用建议......................................................................7
3.1 极限额定值..................................................................3
8
订购信息......................................................................8
9
封装信息......................................................................8
3.2 推荐工作参数..............................................................3
3.3 电学特性....................................................................4
3.4 传输特性.....................................................................5
10 包装信息......................................................................9
3.5 物理特性......................................................................5
引脚封装
内部框图
注:所有 GND1 内部是相连的;所有 GND2 内部是相连的。
真值表
字母
描述
H
高电平
L
低电平
X
无关
Z
高阻抗
表 1. 驱动器真值表
输出
信号输入
(TXD)
使能输入
(DE)
A
B
H
H
H
L
L
H
L
H
X
L
Z
Z
OPEN
H
H
L
表 2. 接收器真值表
差分输入 VID = (VA – VB)
使能输入( RE )
信号输出(RXD)
–0.01 V ≤ VID
L
H
–0.2 V < VID < –0.01 V
L
不确定的
VID ≤ –0.2 V
L
L
X
H
Z
开路
L
H
2020.11.17-A/2
第 2页 共 9页
该版权及产品最终解释权归广州金升阳科技有限公司所有
短路
L
H
引脚描述
引脚编号
引脚名称
1
GND1
功能描述
逻辑侧参考地。
2
VCC
逻辑侧供电引脚。靠近该引脚须接入 0.1uF 陶瓷电容到逻辑侧参考地(GND1)。
3
RXD
接收器信号输出引脚。
4
RE
5
DE
6
TXD
驱动器输入引脚。
7
VCC
逻辑侧供电引脚。靠近该引脚须接入 1uF 陶瓷电容到逻辑侧参考地(GND1)。
8
GND1
逻辑侧参考地。
9
GND2
总线侧参考地。
10
VISOOUT
隔离电源输出端,该引脚必须通过 1uF 电容接至 9 脚。应用时需连接至 15 脚。
接收器使能引脚。 RE 为低电平,当(A-B)≥ -10mV,RO 输出为高电平,当(A-B)≤-200mV,RO 输出
为低电平。
驱动器使能引脚。当 DE 为高电平时,驱动器输出使能;当 DE 为低电平时,驱动器输出为高阻抗;当 DE 为
低电平,且 RE 为高电平时,进入关断模式。
11
NC
无功能引脚,可悬空。
12
NC
无功能引脚,可悬空。
13
B
RS485 总线 B 线引脚。
14
A
RS485 总线 A 线引脚。
15
VISOIN
隔离电源输入端,该引脚必须通过 0.1uF 电容接至 16 脚。应用时需连接至 10 脚。
16
GND2
隔离输出参考地。
极限额定值
下列数据是在自然通风,正常工作温度范围内测得(除非另有说明)。
参数
单位
供电电压,VCC
-0.3V to +6V
A、B 间电压范围
-8V to +13V
DE、TXD、 RE 、RXD 电压范围
-0.3V to +6V
工作温度范围
-40°C to +105°C
−50°C to +125°C
存储温度范围
峰值温度 Tc≤250℃,217℃以上时间最大为 60 s,实际应用请参考
回流焊温度
IPC/JEDEC J-STD-020D.3 标准。
若超出“极限额定值”表内列出的应力值,可能会对器件造成永久损坏。长时间工作在极限额定条件下,器件的可靠性有可能会受到影响。所有电压值都是
以参考地(GND)为参考基准。
推荐工作参数
符号
推荐工作条件
最小值
典型值
最大值
VCC
供电电压
4.75
5
5.25
VI
任一总线终端引脚电压(差模、共模)
-7
12
VIH
高电平输入电压(TXD,DE, RE )
2
VCC
VIL
低电平输入电压(TXD,DE, RE )
0
0.8
驱动器
-60
60
接收器
-8
8
IOS
RIN
输出电流
差分输出负载电阻
54
TA
工作环境温度
-40
-
传输速率
60
单位
V
mA
Ω
105
℃
1000
Kbps
2020.11.17-A/2
第 3页 共 9页
该版权及产品最终解释权归广州金升阳科技有限公司所有
电气特性
符号
参数
测试条件
最小值
空载
3.5
RL=54Ω,图 7
1.5
RL=100Ω,图 7
2.0
典型值
最大值
单位
驱动器特性
VOD
∆VOD
差分驱动输出
驱动器差分输出电压变化量
RL=54Ω,图 7
V
2.0
V
±0.2
V
VOC
驱动器共模输出电压
图6
1
3
V
ΔVOC(SS)
驱动器共模输出电压变化幅值
图6
-0.1
0.1
V
IOS
驱动器短路电路
-7V≤VOUT≤12V
±250
mA
VIT(+)
正向差分输入阈值电压
−7 V ≤ VCM ≤ +12 V
–10
mV
VIT(–)
负向差分输入阈值电压
−7 V ≤ VCM ≤ +12 V
Vhys
回滞电压 (VIT+ – VIT–)
−7 V ≤ VCM ≤ +12 V
RID
差分输入阻抗(A,B)
−7 V ≤ VCM ≤ +12 V
II
输入电流(A,B 引脚)
±110
接收器特性
VOH
RXD 高电平输出电压
VOL
RXD 低电平输出电压
DE=0, RE =0,
VCC=0 or 5.5V
–200
20
mV
96
VOUT =12V
VOUT = -7V
mV
kΩ
190
-200
IOUT = 20 μA, VA − VB = 0.2 V
Vcc − 0.1
IOUT = 4 mA, VA − VB = 0.2 V
Vcc − 0.4
250
-110
uA
uA
V
Vcc − 0.2
V
IOUT = −20 μA, VA − VB = −0.2 V
0.1
V
IOUT = −4 mA, VA − VB = −0.2 V
0.4
V
供电及保护特性
ICC
ICC
ESD
静态工作电流
工作电流
静电放电抗扰度
HBM 模式
SURGE
30
mA
60
80
mA
A、B 间 54Ω负载
75
105
mA
A、B 引脚对 GND
±15
KV
其他引脚
±2
KV
A、B 引脚对 GND
±4
KV
群脉冲抗扰度
A、B 引脚对 GND
±2
KV
雷击浪涌抗扰度
IEC61000-4-5
A、B 引脚对 GND(共模)
±2
KV
TD541S485H
3000
VDC
TDH541S485H
5000
VDC
隔离电压
VI-O
15
IEC61000-4-4
接触放电模式
EFT
DE= RE =0V
A、B 间 100Ω负载
绝缘阻抗
1
隔离电容
CMTI
共模瞬变抗扰度
GΩ
3
TXD = VCC or 0 V, VCM = 1 kV,
transient magnitude = 800 V
pF
25
kV/us
2020.11.17-A/2
第 4页 共 9页
该版权及产品最终解释权归广州金升阳科技有限公司所有
传输特性
符号
参数
-
传输速率
TPHL,TPLH
驱动器传输延时
|TPHL-TPLH|
驱动器差分输出延时偏移
TR,TF
驱动器输出上升延、下降延
TPHL,TPLH
接收器传输延时
|TPHL-TPLH|
接收器传输延时偏移
TR,TF
接收器输出上升延、下降延
测试条件
最小值
典型值
30
CL = 15pF,图 9
单位
1000
Kbps
100
200
ns
30
100
ns
50
100
ns
50
150
ns
15
50
ns
占空比 40% ~ 60%
RL = 54Ω,CL = 50pF,图 8
最大值
15
CL = 15pF,图 9
ns
物理特性
参数
数值
单位
重量
0.9(Typ.)
g
典型曲线
图 1.工作电流 vs. 通讯速率
图 2.发送延时 vs. 工作温度
图 3.接收延时 vs. 工作温度
图 4.驱动器输出电流 vs. 差分输出电平
图 5.接收器输出高电平 vs. 工作温度
2020.11.17-A/2
第 5页 共 9页
该版权及产品最终解释权归广州金升阳科技有限公司所有
参数测试电路
注意:测试条件负载电容包括测试探头及测试夹具寄生电容(无特殊说明)。测试信号上升及下降沿<6nS,频率 100KHz,占空比 50%。阻抗匹配 ZO =
54Ω(无特殊说明)。
图 6.共模输出测试电路
图 7.差分输出测试电路
图 8.发送延时测试电路
图 9.接收延时测试电路
工作描述及功能
TD(H)541S485H 是一款带隔离电源的半双工增强型 RS485 隔离收发器。每个收发器里除了包含一个隔离电源外,还包含一个驱动器和一个接收器。
该收发器具备总线失效保护功能,当接收器输入开路、短路或者当总线处于空闲状态时,能保证接收器输出为高电平。TD(H)541S485H 采用 5VDC 单电
源供电,整机可监控模块整体的工作状态,对输出大电流进行限制,以防止总线过载或短路对收发器造成不可恢复性损伤。
接收器输入滤波器:TD(H)541S485H 接收器内部集成高性能输入滤波器,该滤波器能大大增强接收器对高速差分信号的噪声抑制能力。因此,接收
器的传输延时也是由这个原因产生的。
总线失效保护:一般情况下,当-200mV
