TDH541SCANFD

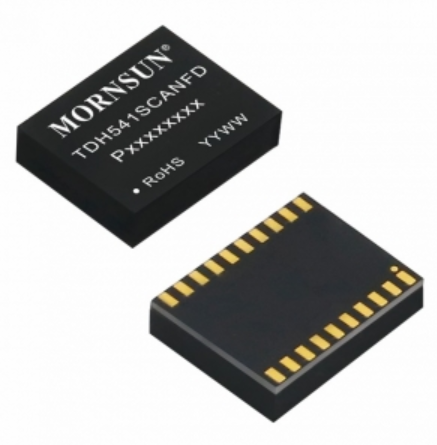

TD(H)541SCANFD DFN 封装隔离式 CAN 收发器 特点  超小，超薄，芯片级 DFN 封装  符合 ISO11898-2 标准  集成 5V 高效电源  I/O 电压范围支持 3.3V 和 5V 微处理器  隔离耐压高达 3000VDC（TDH541SCANFD 5000VDC）  总线静电防护能力高达 15kV(HBM)  通讯速率高达 5Mbps  -58V 至 58V 的总线故障保护  ＞25kV/μs 瞬态抗扰度  驱动器(TXD) 主导超时功能  低环路延迟  总线负载能力高达 110 节点  工业级工作温度范围：-40℃ to +125℃  符合 AEC-Q100 标准  潮敏等级(MSL) 3 产品外观 应用范围  工业自动化、控制、传感器和驱动系统  楼宇和温室环境控制（暖通空调(HVAC)）控制自动化  安防系统  运输  医疗  电信  诸如 CANopen，DeviceNet，NMEA2000，ARNIC825，ISO11783，CAN Kingdom，CANaerospace 的 CAN 总线标准 功能描述 TD(H)541SCANFD 是一款带隔离电源的 CANFD 转发器，此转发器符合或者优于 ISO11898-2 标准的技术规范。它集成 5V 隔离电源，逻辑侧支持 3.3V 和 5V 逻辑电平的转换。作为 CANFD 收发器，该器件可为总线和 CANFD 控制器分别提供差分发射能力和差分接收能力，信号传输速率高达 5 兆 位每秒(Mbps)。该器件尤其适合工作在恶劣环境下，其具有串线、过压（–58V 至 58V）和接地损耗保护以及过热关断功能。 2022.01.05-A/6 第 1页 共 9页 该版权及产品最终解释权归广州金升阳科技有限公司所有 目录 1 首页............................................................................1 4 特征曲线......................................................................5 1.1 特点及外观..................................................................1 4.1 典型曲线.......................................................................5 1.2 应用范围......................................................................1 4.2 参数测量电路...............................................................6 1.3 功能描述......................................................................1 5 工作描述及功能...........................................................7 2 引脚封装及描述..........................................................2 6 应用电路......................................................................7 3 IC 相关参数.................................................................3 7 使用建议......................................................................8 3.1 极限额定值...................................................................3 8 订购信息......................................................................8 3.2 推荐工作参数...............................................................3 9 封装信息......................................................................8 3.3 电学特性......................................................................4 10 包装信息......................................................................9 3.4 传输特性......................................................................5 3.5 物理特性......................................................................5 引脚封装 内部框图 注：所有 GND1 内部是相连的；所有 GND2 内部是相连的。 真值表 字母 描述 H 高电平 L 低电平 X 无关 Z 高阻抗 表 1 驱动器功能表 输入 输出 总线电平 TXD STB CANH CANL L L H L 显性 H（或浮空） L Z Z 隐性 X H Z Z 隐性 表 2 接收器功能表 VID=CANH-CANL RXD 总线电平 VID≥0.9V L 显性 0.5< VID
