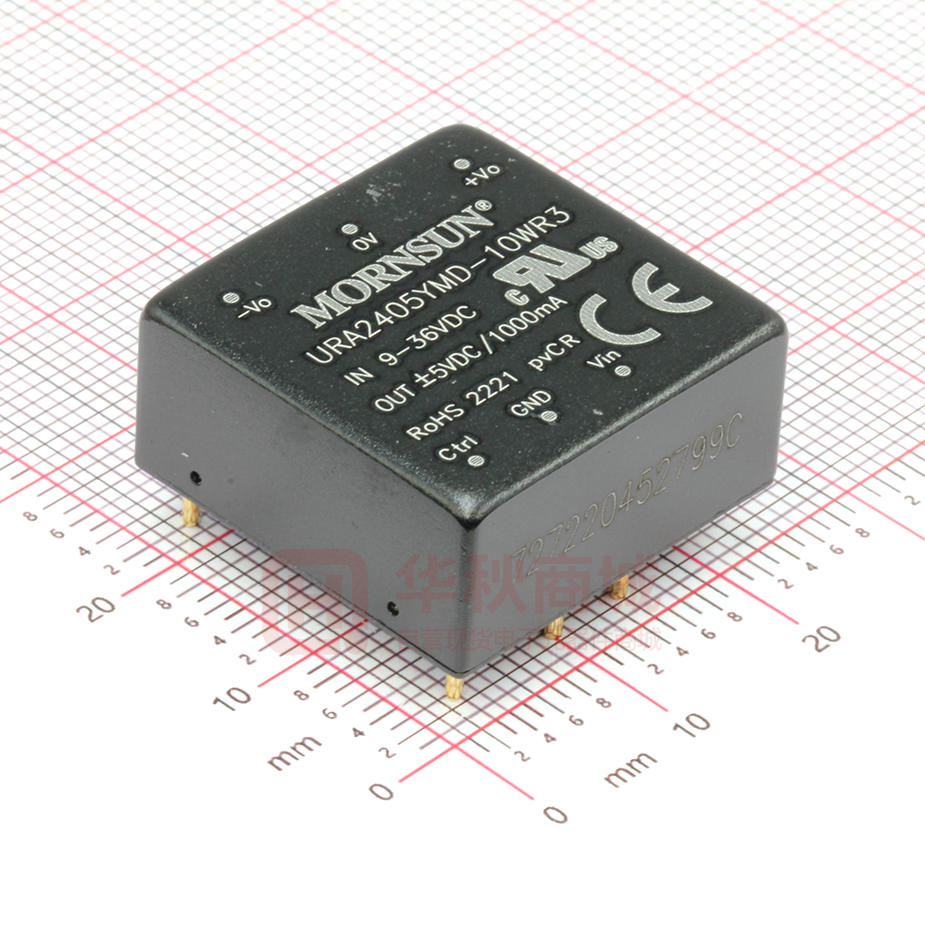

DC/DC 模块电源
URA_YMD-10WR3 & URB_YMD-10WR3 系列
10W,超宽电压输入,隔离稳压正负双路/单路
DIP 封装,DC-DC 模块电源
产品特点
超宽输入电压范围(4:1)
效率高达 88%
空载功耗低至 0.12W
隔离电压 1500VDC
输入欠压,输出短路、过流、过压保护
工作温度范围:-40℃ to +85℃
裸机满足 CISPR22/EN55022 CLASS A
A2S(接线式)和 A4S(TS35 导轨式)产品型号具
有输入防反接功能
通过 IEC60950, UL60950, EN60950 认证
国际标准引脚方式
CB 专利保护 RoHS
URA_YMD-10WR3 & URB_YMD-10WR3 系列产品输出功率为 10W,4:1 超宽电压输入范围,效率高达 88%,1500VDC 的常规隔离电
压,允许工作温度-40℃ to 85℃,具有输入欠压保护,输出过压、过流、短路保护功能,裸机满足 CISPR22/EN55022 CLASS A,A2S
和 A4S 封装拓展系列具有输入防反接保护,广泛应用于工控、电力、仪器仪表、通信等领域。
选型表
认证
①
产品型号
④
输出
输入电压(VDC)
效率
⑤
最大容性负载
②
(%,Min./Typ.)
标称值
输出电流
③
(µF)
最大值 输出电压(VDC)
@满载
(范围值)
(mA)(Max./Min.)
*URA2405YMD-10WR3
±1000/0
81/83
1000
URA2409YMD-10WR3
±9
±555/0
84/86
680
*URA2412YMD-10WR3
±12
±416/0
85/87
470
URA2415YMD-10WR3
±15
±333/0
85/87
330
*URA2424YMD-10WR3
±24
±208/0
85/87
100
3.3
2400/0
77/79
2200
5
2000/0
81/83
2200
URB2409YMD-10WR3
9
1111/0
84/86
680
URB2412YMD-10WR3
12
833/0
85/87
470
URB2415YMD-10WR3
15
667/0
85/87
330
URB2403YMD-10WR3
URB2405YMD-10WR3
UL/CE/CB
±5
24
(9-36)
40
URB2424YMD-10WR3
24
416/0
86/88
100
*URA4805YMD-10WR3
±5
±1000/0
81/83
1000
*URA4812YMD-10WR3
±12
±416/0
85/87
470
*URA4815YMD-10WR3
±15
±333/0
85/87
330
±24
±208/0
85/87
100
3.3
2400/0
77/79
2200
*URA4824YMD-10WR3
*URB4803YMD-10WR3
*URB4805YMD-10WR3
48
(18-75)
80
5
2000/0
81/83
2200
*URB4812YMD-10WR3
12
833/0
85/87
470
*URB4815YMD-10WR3
15
667/0
85/87
330
*URB4824YMD-10WR3
24
416/0
86/88
100
注:
1 产品型号后缀加“A2S”为接线式封装拓展,后缀加“A4S”为导轨式封装拓展,如:URB2405YMD-10WR3A2S 表示接线式封装,URB2405YMD-10WR3A4S 表示导轨式封装;
2 A2S(接线式)和 A4S(导轨式)产品型号因具有输入防反接保护功能,输入电压范围最小值和启动电压比卧式封装型号高 1VDC;
3 输入电压不能超过此值,否则可能会造成永久性不可恢复的损坏;
4 上述效率值是在输入标称电压和输出额定负载时测得;A2S(接线式)和 A4S(导轨式)产品型号因有输入反接保护,效率最小值大于 Min.-2 为合格;
5 正负输出两路容性负载一样;
6 带“*”产品需在输入端外加电容,传导才能满足 CISPR22/EN55022 CLASS A。
2017.04.22-A/4
第 1 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
URA_YMD-10WR3 & URB_YMD-10WR3 系列
输入特性
项目
Min.
Typ.
Max.
3.3V 输出
--
418/5
429/12
其它
--
487/5
515/12
3.3V 输出
--
190/4
215/8
其它
--
244/4
258/8
--
40
--
工作条件
24VDC 标称输入系列,标称输入电压
输入电流(满载/空载)
48VDC 标称输入系列,标称输入电压
反射纹波电流
冲击电压(1sec. max.)
启动电压
输入欠压保护
启动时间
24VDC 标称输入系列,标称输入电压
48VDC 标称输入系列,标称输入电压
--
30
--
24VDC 标称输入系列
-0.7
--
50
48VDC 标称输入系列
-0.7
--
100
24VDC 标称输入系列
--
--
9
48VDC 标称输入系列
--
--
18
24VDC 标称输入系列
5.5
6.5
--
48VDC 标称输入系列
12
15.5
--
标称输入电压和恒阻负载
--
10
单位
mA
VDC
--
ms
Pi 型
输入滤波类型
热插拔
不支持
遥控脚(Ctrl)*
模块开启
Ctrl 悬空或接 TTL 高电平(3.5-12VDC)
模块关断
Ctrl 接 GND 或低电平(0-1.2VDC)
--
6
10
mA
Min.
Typ.
Max.
单位
--
±1
±3
正输出
--
±0.2
±0.5
负输出
--
±0.5
±1
正输出
--
±0.5
±1
负输出
--
±0.5
±1.5
--
--
±5
--
300
500
--
±3
±5
%
关断时输入电流
注:*Ctrl 控制引脚的电压是相对于输入引脚 GND。
输出特性
项目
工作条件
输出电压精度
0% -100%负载
线性调节率
满载,输入电压从低电压到高电压
负载调节率②
从 5% -100%的负载
交叉调节率
双路输出,主路 50%带载,辅路 10% -100%带载
①
瞬态恢复时间
瞬态响应偏差
25%负载阶跃变化,标称输入电压
%
µs
温度漂移系数
满载
--
--
±0.03
%/℃
纹波&噪声③
20MHz 带宽, 5% -100%负载
--
40
80
mVp-p
110
--
160
%Vo
110
140
190
%Io
过压保护
过流保护
输入电压范围
短路保护
可持续,自恢复
注: ①输出电压为±5VDC、 ±9VDC 的产品型号,在 0% - 5%负载条件下,输出电压精度最大值为±5%;
②按 0% -100%负载工作条件测试时,负载调整率的指标为±5%;
③0% - 5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法采用平行线测试法,具体操作方法参见《DC-DC(宽压)模块电源应用指南》。
通用特性
项目
工作条件
Min.
Typ.
Max.
单位
绝缘电压
输入-输出,测试时间 1 分钟,漏电流小于 1mA
1500
--
--
VDC
绝缘电阻
输入-输出,绝缘电压 500VDC
1000
--
--
MΩ
隔离电容
输入-输出,100KHz/0.1V
pF
工作温度
见图 1
存储温度
--
1000
--
-40
--
+85
-55
--
+125
--
95
%RH
--
+300
℃
存储湿度
无凝结
5
引脚耐焊接温度
焊点距离外壳 1.5mm,10 秒
--
℃
10-55Hz, 10G, 30 Min. along X, Y and Z
振动
开关频率
PWM 模式
平均无故障时间
MIL-HDBK-217F@25℃
--
350
--
KHz
1000
--
--
K hours
注:*本系列产品采用降频技术,开关频率值为满载时测试值,当负载降低到 50%以下时,开关频率随负载的减小而降低。
2017.04.22-A/4
第 2 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
URA_YMD-10WR3 & URB_YMD-10WR3 系列
物理特性
外壳材料
铝合金
大小尺寸
重量
卧式封装
25.40*25.40*11.70 mm
A2S 接线式封装
76.00*31.50*21.20 mm
A4S 导轨式封装
76.00*31.50*25.80 mm
卧式封装/A2S 接线式封装/A4S 导轨式封装
15g/35g/55g (Typ.)
冷却方式
自然空冷
EMC 特性
EMI
EMS
CISPR22/EN55022 CLASS A(裸机)/ CLASS B(推荐电路见图 3-②)
传导骚扰
辐射骚扰
CISPR22/EN55022 CLASS A(裸机)/ CLASS B(推荐电路见图 3-②)
静电放电
IEC/EN61000-4-2
Contact ±4KV
perf. Criteria B
辐射抗扰度
IEC/EN61000-4-3
10V/m
perf. Criteria A
脉冲群抗扰度
IEC/EN61000-4-4
±2KV(推荐电路见图 3-①)
perf. Criteria B
浪涌抗扰度
IEC/EN61000-4-5
line to line ±2KV(推荐电路见图 3-①)
perf. Criteria B
传导骚扰抗扰度
IEC/EN61000-4-6
3 Vr.m.s
perf. Criteria A
电压暂降、跌落和短时中断抗扰度
IEC/EN61000-4-29 0%,70%
perf. Criteria B
输出功率百分比(%)
产品特性曲线
温度降额曲线图
120
其它输出
3.3V,5V,±5V 输出
100
80
60
安全工作区
40
20
0
-40
0
40 6571 85
工作温度(℃)
120
图1
2017.04.22-A/4
第 3 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
URA_YMD-10WR3 & URB_YMD-10WR3 系列
设计参考
1. 应用电路
所有该系列的 DC/DC 转换器在出厂前,都是按照(图 2)推荐的测试电路进行测试。
若要求进一步减少输入输出纹波,可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容,但容值不能大于该产品的最大容性负载。
正负双路
Vin
Cin
DC
DC
GND
Cout
+Vo
0V
Cout
Vin
24V
Cin
100µF
-Vo
单路
Vin
+Vo
Cin
DC
DC
Cout
48V
10µF - 47µF
10µF
Cout
0V
GND
图2
2. EMC 解决方案——推荐电路
V in
LDM1
FUSE
MOV
参数说明:
CY1
Vin
C0
+
DC/DC
C1
GND
①
GND
②
CY2
Vin:24V
型号
+Vo
C2
LOAD
-Vo
(0V)
图 3
注:图 3 中第①部分用于 EMS 测试;第②部分用于 EMI 滤波,可依据需求选择。
FUSE
Vin:48V
依照客户实际输入电流选择
MOV
20D470K
14D101K
C0
330µF/50V
330µF/100V
C1
1µF/50V
1µF/100V
C2
参照图 2 中 Cout 参数
LDM1
4.7µH
CY1/CY2
1nF/2KV
3. 产品不支持输出并联升功率
4. 更多信息,请参考 DC-DC 应用笔记 www.mornsun.cn
外观尺寸、建议印刷版图
2017.04.22-A/4
第 4 页 共 5 页
该版权及产品最终解释权归广州金升阳科技有限公司所有
DC/DC 模块电源
URA_YMD-10WR3 & URB_YMD-10WR3 系列
URA_YMD-10WR3A2S & URB_YMD-10WR3A2S 外观尺寸
URA_YMD-10WR3A4S & URB_YMD-10WR3A4S 外观尺寸
注:
1. 包装信息请参见《产品出货包装信息》
,包装包编号:58210003(卧式封装)
,58220022(A2S/A4S 封装);
2. 建议双路输出模块负载不平衡度:≤±5%,如果超出±5%,不能保证产品性能均符合本手册中之所有性能指标,具体情况可直接与我司技术人员联系;
3. 最大容性负载均在输入电压范围、满负载条件下测试;
4. 除特殊说明外,本手册所有指标都在 Ta=25℃,湿度
