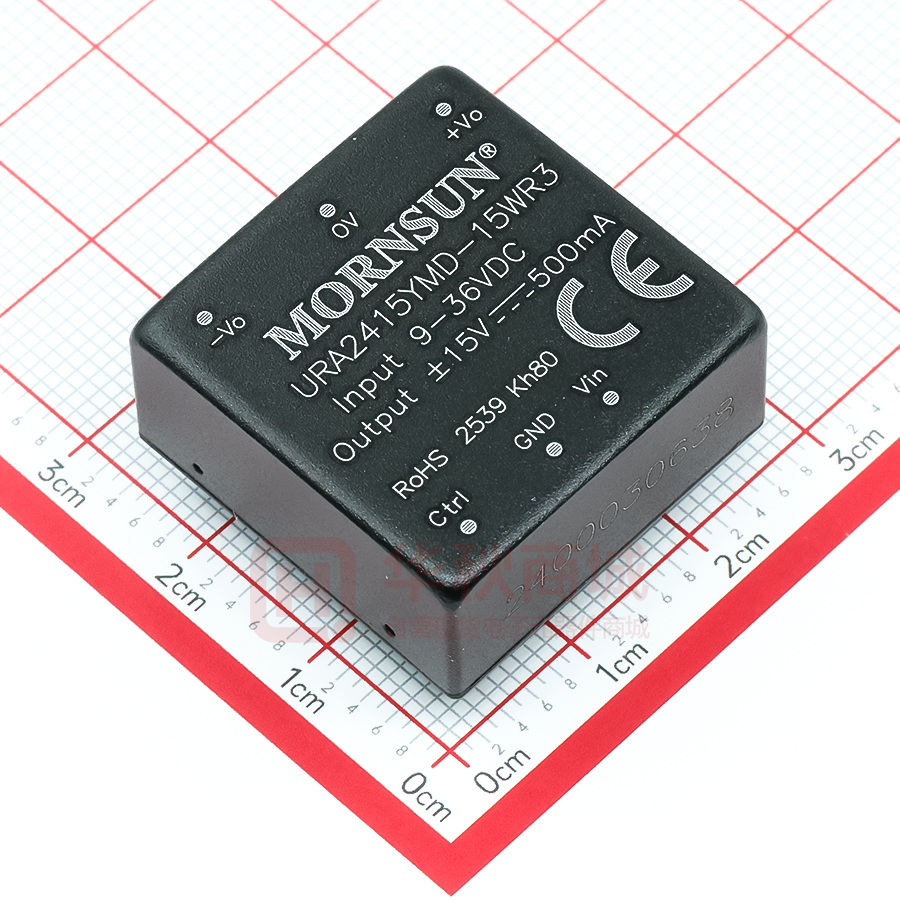

URA2415YMD-15WR3

DC/DC 模块电源 URA_YMD-15WR3 系列 15W，超宽电压输入，隔离稳压正负双路 DIP 封装，DC-DC 模块电源 产品特点  超宽输入电压范围（4:1）  效率高达 90%  空载功耗低至 0.24W  隔离电压 1500VDC  输入欠压保护，输出短路、过流、过压保护  工作温度范围：-40℃ to +105℃  裸机满足 CISPR32/EN55032 CLASS A  A2S（接线式）和 A4S（TS35 导轨式）产品型号具有 输入防反接功能  国际标准引脚方式 专利保护 Report EN62368-1  满足 EN50155 标准 Report RoHS BS EN62368-1 URA_YMD-15WR3 系列产品输出功率为 15W，4:1 超宽电压输入范围，效率高达 90%，1500VDC 的常规隔离电压，允许工作温度-40℃ to +105℃，具有输入欠压保护，输出短路、过流、过压保护功能，裸机满足 CISPR32/EN55032 CLASS A，A2S 和 A4S 封装拓展系列 具有输入防反接保护，广泛应用于工控、电力、仪器仪表、通信、铁路等领域。 选型表 ① 认证 产品型号 输入电压(VDC) ② 标称值 ③ 最大值 （范围值） URA2405YMD-15WR3 URA2412YMD-15WR3 URA2415YMD-15WR3 EN/BS EN 24 (9-36) 40 输出 满载效率 (%) 最大容性负载 (µF) Min./Typ. ⑤ ④ 电压(VDC) 电流(mA) Max./Min. ±5 ±1500/0 85/87 1500 ±12 ±625/0 88/90 470 ±15 ±500/0 88/90 330 URA2424YMD-15WR3 ±24 ±312/0 86/88 200 URA4805YMD-15WR3 ±5 ±1500/0 84/86 1500 ±12 ±625/0 87/89 470 ±15 ±500/0 87/89 330 ±24 ±312/0 88/90 200 URA4812YMD-15WR3 URA4815YMD-15WR3 48 (18-75) 80 URA4824YMD-15WR3 注： 1 产品型号后缀加“H”为带散热片封装，后缀加“A2S”为接线式封装拓展，后缀加“A4S”为导轨式封装拓展，如应用于对散热有更高要求的场合，可选用我司带散热片模块； 2 A2S(接线式)和 A4S(导轨式)产品型号因具有输入防反接保护功能，输入电压范围最小值和启动电压比卧式封装型号高 1VDC； 3 输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； 4 上述效率值是在输入标称电压和输出额定负载时测得；A2S(接线式)和 A4S(导轨式)产品型号因有输入反接保护，效率最小值大于 Min.-2 为合格； 5 正负输出两路容性负载一样。 输入特性 项目 输入电流（满载/空载） 反射纹波电流 Min. Typ. Max. 24VDC 标称输入系列，标称输入电压 -- 719/10 --/20 48VDC 标称输入系列，标称输入电压 -- 364/5 --/11 -- 30 -- 工作条件 单位 mA 2022.04.25-A/8 第 1 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_YMD-15WR3 系列 冲击电压(1sec. max.) 启动电压 输入欠压保护 启动时间 24VDC 标称输入系列 -0.7 -- 50 48VDC 标称输入系列 -0.7 -- 100 24VDC 标称输入系列 -- -- 9 48VDC 标称输入系列 -- -- 18 24VDC 标称输入系列 5.5 6.5 -- 48VDC 标称输入系列 12 15.5 -- -- 10 -- 标称输入电压和恒阻负载 VDC ms Pi 型 输入滤波类型 热插拔 不支持 遥控脚（Ctrl）* 模块开启 Ctrl 悬空或接 TTL 高电平(3.5-12VDC) 模块关断 Ctrl 接 GND 或低电平(0-1.2VDC) 关断时输入电流 -- 2 7 mA Min. Typ. Max. 单位 注：*Ctrl 控制引脚的电压是相对于输入引脚 GND。 输出特性 项目 工作条件 ① 输出电压精度 5% -100%负载 -- ±1 ±3 Vo1 -- ±0.2 ±0.5 Vo2 -- ±0.4 ±1 -- ±0.5 ±1 线性调节率 满载，输入电压从低电压到高电压 负载调节率② 5% -100%的负载 交叉调节率 双路输出，主路 50%带载，辅路 10% -100%带载 -- -- ±5 所有型号 -- 300 500 5VDC 输出 -- ±3 ±8 其他型号 -- ±3 ±5 -- -- ±0.03 %/℃ 瞬态恢复时间 瞬态响应偏差 温度漂移系数 ③ 纹波&噪声 25%负载阶跃变化，标称输入电压 满载 20MHz 带宽，5% -100%负载 过压保护 过流保护 输入电压范围 % µs % -- 100 200 mVp-p 110 -- 160 %Vo 110 200 270 %Io 短路保护 可持续，自恢复 注: ①在 0% - 5%负载条件下，输出电压精度最大值为±4%； ②按 0% -100%负载工作条件测试时，负载调整率的指标为±5%； ③0% - 5%的负载纹波&噪声小于等于 5%Vo；纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（宽压）模块电源应用指南》。 通用特性 工作条件 Min. 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- 输入和输出分别对外壳， 测试时间 1 分钟， 漏电流小于 1mA 1000 -- -- 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100kHz/0.1V -- 2000 -- pF 工作温度 见图 1 -40 -- +105 -55 -- +125 项目 隔离电压 存储温度 Typ. Max. 单位 VDC ℃ 存储湿度 无凝结 5 -- 95 %RH 引脚耐焊接温度 焊点距离外壳 1.5mm，10 秒 -- -- +300 ℃ IEC/EN 61373 车体 1 B 级 振动 开关频率* PWM 模式 平均无故障时间 MIL-HDBK-217F@25℃ -- 270 -- kHz 1000 -- -- k hours 注：*本系列产品采用降频技术，开关频率值为满载时测试值，当负载降低到 50%以下时，开关频率随负载的减小而降低。 2022.04.25-A/8 第 2 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_YMD-15WR3 系列 物理特性 外壳材料 铝合金 大小尺寸 重量 冷却方式 卧式封装（不带散热片） 25.40 × 25.40 × 11.70 mm 卧式封装（带散热片） 25.40 × 25.40 × 16.20 mm A2S 接线式封装（不带散热片） 76.00 × 31.50 × 21.20 mm A2S 接线式封装（带散热片） 76.00 × 31.50 × 25.20 mm A4S 导轨式封装（不带散热片） 76.00 × 31.50 × 25.80 mm A4S 导轨式封装（带散热片） 76.00 × 31.50 × 29.80 mm 不带散热片 卧式封装/ A2S 接线式封装/ A4S 导轨式封装 15.0g/35.0g/58.0g (Typ.) 带散热片 卧式封装/ A2S 接线式封装/ A4S 导轨式封装 19.0g/39.0g/62.0g(Typ.) 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 辐射骚扰 CISPR32/EN55032 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 静电放电 IEC/EN61000-4-2 Contact ±4kV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2kV（推荐电路见图 3-①） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2kV（推荐电路见图 3-①） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A EMC 特性（EN50155） 传导骚扰 EMI 辐射骚扰 EMS EN50121-3-2 EN55016-2-1 EN50121-3-2 EN55016-2-1 150kHz-500kHz 99dBuV（推荐电路见图 3-②） 500kHz-30MHz 93dBuV（推荐电路见图 3-②） 30MHz-230MHz 40dBuV/m at 10m（（推荐电路见图 3-②） 230MHz-1GHz 47dBuV/m at 10m（推荐电路见图 3-②） 静电放电 EN50121-3-2 Contact ±6kV/Air ±8kV perf. Criteria A 辐射抗扰度 EN50121-3-2 20V/m perf. Criteria A 脉冲群抗扰度 EN50121-3-2 ±2kV 5/50ns 5kHz（推荐电路见图 3-①） perf. Criteria A 浪涌抗扰度 EN50121-3-2 line to line ± 1kV（42Ω, 0.5μF）（推荐电路见图 3-①） perf. Criteria A 传导骚扰抗扰度 EN50121-3-2 0.15MHz-80MHz 10 Vr.m.s perf. Criteria A 产品特性曲线 图1 2022.04.25-A/8 第 3 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_YMD-15WR3 系列 设计参考 1. 应用电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 2）推荐的测试电路进行测试。 若要求进一步减少输入输出纹波，可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。 双路输出： 正 负 双 路 Vin Cin DC DC GND 2. EMC Cout Cout 图2 单路 Vin 解决方案——推荐电路 Cin DC DC +Vo Vin 24V 0V Cin 100µF/50V -Vo Cout 10µF -47µF/100V 10µF/100V +Vo Cout 参数说明： 0V GND 48V 型号 Vin: 24VDC Vin: 48VDC FUSE T/2.5A/250VAC T/1.6A/250VAC C0、C4 330µF/50V 330µF/100V C1、C2 4.7µF/50V 4.7µF/100V C3 参照图 2 中 Cout 参数 图 3 LDM1 4.7µH 注：图 3 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择。 CY1、CY2 1nF/2kV 3. 产品不支持输出并联升功率 4. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2022.04.25-A/8 第 4 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_YMD-15WR3 系列 URA_YMD-15WR3 外观尺寸 URA_YMD-15WHR3 外观尺寸 2022.04.25-A/8 第 5 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_YMD-15WR3 系列 URA_YMD-15WR3A2S 外观尺寸 URA_YMD-15WHR3A2S 外观尺寸 2022.04.25-A/8 第 6 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_YMD-15WR3 系列 URA_YMD-15WR3A4S 外观尺寸 URA_YMD-15WHR3A4S 外观尺寸 2022.04.25-A/8 第 7 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_YMD-15WR3 系列 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58210003（不带散热片）、58200048（带散热片），A2S/A4S 包装包编号：58220022； 2. 若产品工作于最小要求负载以下，则不能保证产品性能均符合本手册中所有性能指标； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
