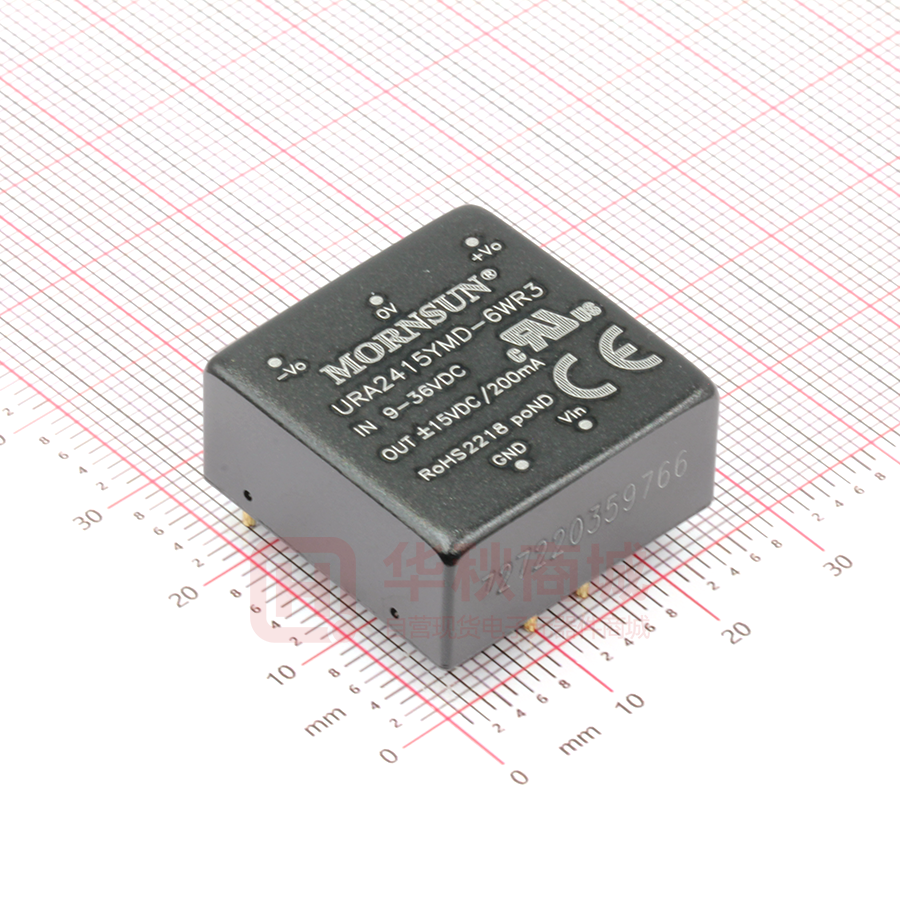

URA2415YMD-6WR3

6W，超宽电压输入，隔离稳压正负双路/单路 DIP 封装，DC-DC 模块电源 产品特点 宽电压输入范围：4:1 效率高达 88% 空载功耗低至 0.10W 隔离电压 1500VDC 输入欠压，输出过压、短路、过流保护 工作温度：-40℃～+85℃ 裸机满足 CISPR22/EN55022 CLASS A 国际标准引脚方式 CE 专利保护 RoHS URA_YMD-6WR3 & URB_YMD-6WR3 系列产品输出功率为 6W，4:1 超宽电压输入范围，效率高达 88%，1500VDC 的常规隔离电压，允 许工作温度-40-85℃，具有输入欠压保护，输出过压、过流、短路保护功能，满足 CISPR22/EN55022 CLASS A，广泛应用于工控、电 力、仪器仪表、通信等领域。 选型表 输入电压(VDC) 产品型号 标称值 （范围值） 输出 最大值 输出电压 (VDC) 效率 输出电(mA) (Max./Min.) (%, Min./Typ.) @满载 最大容性负载 (μF) URA1205YMD-6WR3 ±5 ±600/0 80/82 470 URA1212YMD-6WR3 ±12 ±250/0 85/87 100 URA1215YMD-6WR3 ±15 ±200/0 86/88 100 URA1224YMD-6WR3 ±24 ±125/0 86/88 100 3.3 1500/0 76/78 1800 5 1200/0 80/82 1000 9 667/0 83/85 680 URB1212YMD-6WR3 12 500/0 85/87 470 URB1215YMD-6WR3 15 400/0 86/88 220 URB1224YMD-6WR3 24 250/0 86/88 100 URA2405YMD-6WR3 ±5 ±600/0 81/83 470 URA2412YMD-6WR3 ±12 ±250/0 85/87 100 URA2415YMD-6WR3 ±15 ±200/0 86/88 100 URA2424YMD-6WR3 ±24 ±125/0 86/88 100 3.3 1500/0 77/79 1800 5 1200/0 81/83 1000 9 667/0 83/85 680 URB2412YMD-6WR3 12 500/0 85/87 470 URB2415YMD-6WR3 15 400/0 86/88 220 URB2424YMD-6WR3 24 250/0 86/88 100 URA4805YMD-6WR3 ±5 ±600/0 81/83 470 URA4812YMD-6WR3 ±12 ±250/0 85/87 100 URB1203YMD-6WR3 URB1205YMD-6WR3 12 URB1209YMD-6WR3 (4.5-18) 22 URB2403YMD-6WR3 URB2405YMD-6WR3 URB2409YMD-6WR3 24 (9-36) 40 该版权及产品最终解释权归清远特斯拉电子科技有限公司所有 产品规格更新时恕不另行通知 URA/URB_YMD-6WR3 URA4815YMD-6WR3 ±15 ±200/0 86/88 100 URB4803YMD-6WR3 3.3 1500/0 77/79 1800 5 1200/0 81/83 1000 12 500/0 85/87 470 URB4815YMD-6WR3 15 400/0 86/88 220 URB4824YMD-6WR3 24 250/0 86/88 100 URB4805YMD-6WR3 48 URB4812YMD-6WR3 (18-75) 80 注:1,输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； 2,上述效率值是在输入标称电压和输出额定负载时测得；效率最小值大于 Min.-2 为合格； 3,正负输出两路容性负载一样。 输入特性 项目 工作条件 输入电流（满载/空载） 12V 输入 Min. Typ. Max. 1500 1500/12 24V 输入 700 700/10 48V 输入 400 400/10 20 -- -- 20 -- 40 -- 80 -- 反射纹波电流 -- 输入冲击电压(1sec. max.) 12V 输入 -0.7 24V 输入 48V 输入 启动电压 欠压关断 启动时间 单位 mA VDC 12V 输入 -- -- 4.4 24V 输入 -- -- 8.6 48V 输入 -- -- 17.5 12V 输入 4.4 4.5 24V 输入 7.6 8.6 -- 48V 输入 16.5 17.5 -- -- 10 -- MS 单位 标称输入和恒阻负载 输入滤波器 PI 型 热插波 不支持 输出特性 项目 工作条件 Min. Typ. Max. 输出电压精度 0%到 100%负载 -- ±1 ±3 输出电压平衡度 双路输出，平衡负载 -- ±0.5 ±1.5 线性电压调节率 满载，输入电压从低电压 正输出 -- ±0.2 ±0.5 到高电压 负输出 -- ±0.5 ±1 从 5%到 100%的负载 正输出 -- ±0.5 ±1 负输出 -- ±0.5 ±1.5 -- -- ±5 -- 300 500 -- ±5 ±8 -- ±3 ±5 % -- -- ±0.03 %/℃ 负载调节率 交叉调节率 双路输出，主路 50%带载，辅路 10%到 100%带载 瞬态恢复时间 瞬态响应偏差 温度漂移系数 25%负载阶跃变化 满载 该版权及产品最终解释权归清远特斯拉电子科技有限公司所有 产品规格更新时恕不另行通知 % μs URA/URB_YMD-6WR3 纹波*噪声 20MHz 带宽，5%到 100%负载 过压保护 输入电压范围 过流保护 -- 40 85 mVp-p 110 -- 160 %Vo 110 140 190 %Io 短路保护 可持续，自恢复 注：①输出电压为±5VDC、 ±9VDC 的产品型号，在 0%到 5%负载条件下，输出电压精度最大值为±5%； ②按 0%到 100%负载工 作条件测试时，负载调整率的指标为±5%； ③0%到 5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法采用平行线测试法， 通用特性 项目 工作条件 Min. Typ. Max. 单位 绝缘电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 1000 -- pF 工作温度 温度≥71℃降额使用（见图 1） -40 -- 85 -55 -- 125 存储温度 ℃ 引脚耐焊接温度 焊点距离外壳 1.5mm，10 秒 -- -- 300 存储湿度 无凝结 5 -- 95 %RH 开关频率（PWM 工作模式） 100%负载，标称输入电压 -- 350 -- KHz 平均无故障时间 MIL-HDBK-217F@25℃ 1000 -- -- K hours 振动 10-55Hz, 10G, 30 Min. along X, Y and Z 物理特性 外壳材料 铝合金 卧式封装 25.40*25.40*11.70 mm 卧式封装 14g 大小尺寸 重量 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR22/EN55022 CLASS A(裸机)/CLASS B（推荐电路见图 3-②） 辐射骚扰 CISPR22/EN55022 CLASS A(裸机)/CLASS B（推荐电路见图 3-②） 静电放电 IEC/EN61000-4-2 Contact ±4KV/ Air ±8KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2KV（推荐电路见图 3-①） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 ±2KV（推荐电路见图 3-①） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 UR.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-29 0%-70% perf. Criteria B 该版权及产品最终解释权归清远特斯拉电子科技有限公司所有 产品规格更新时恕不另行通知 URA/URB_YMD-6WR3 产品特性曲线 URB_Y MD6WR3 URB_YMD6WR3 URB2405YMD6WR3 URB2405Y MD6WR3 设计参考 1. 应用电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 2）推荐的测试电路进行测试。 若要求进一步减少输入输出纹波，可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产 品的最大容性负载。 VIN 12V 24V 48V CIN 220uF 100uF 100uF Cout 该版权及产品最终解释权归清远特斯拉电子科技有限公司所有 产品规格更新时恕不另行通知 10uF URA/URB_YMD-6WR3 2. EMC 解决方案—推荐电路 参数说明： 型号 Vin:12 FUSE Vin:24V Vin:48V 根据客户实际输入电流选择 MOV 14D270K 14D560K 14D101K C0 330μF/20V 330μF/50V 330μF/100V C1 10μF/25V 1μF/50V 1μF/100V C2 参照图 2 中 Cout 参数 LDM1 4.7μH CY1/CY2 1nF/2KV EMC 推荐电路—PCB 布板图 该版权及产品最终解释权归清远特斯拉电子科技有限公司所有 产品规格更新时恕不另行通知 URA/URB_YMD-6WR3 此系列产品不支持输出并联升功率使用 更多信息，请参考 DC-DC 应用笔记清远特斯拉电子或询问技术人员 第三视图 单位：mm 4.10 [0.161] 12.00 [0.472] 外观尺寸图 前视图 ?1.00 [0.039] ?1.50 [?0.059] 25.40 [1.000] 引脚定义 20.32 [0.800] 5 底视图 2 25.40 [1.000] 4 20.32 [0.800] 3 2 1 5.08 [0.200] 脚位 单路 双路 1 GND GND 2 Vin Vin +Vo 1 推荐印刷 3 4 3 +Vo 4 ON PIN 0V 5 0V -Vo 5 注:栅格距离为2.54*2.54mm 注: 尺寸单位:mm[inch] 端子截面公差:±0.10[±0.004] 未标注公差:±0.50[±0.020] 1. 建议双路输出模块负载不平衡度：≤±5%，如果超出±5%，不能保证产品性能均符合本手册中之所有性能指 标，具体情况可直接与我司技术人员联系； 2. 最大容性负载均在输入电压范围、满负载条件下测试； 3. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
