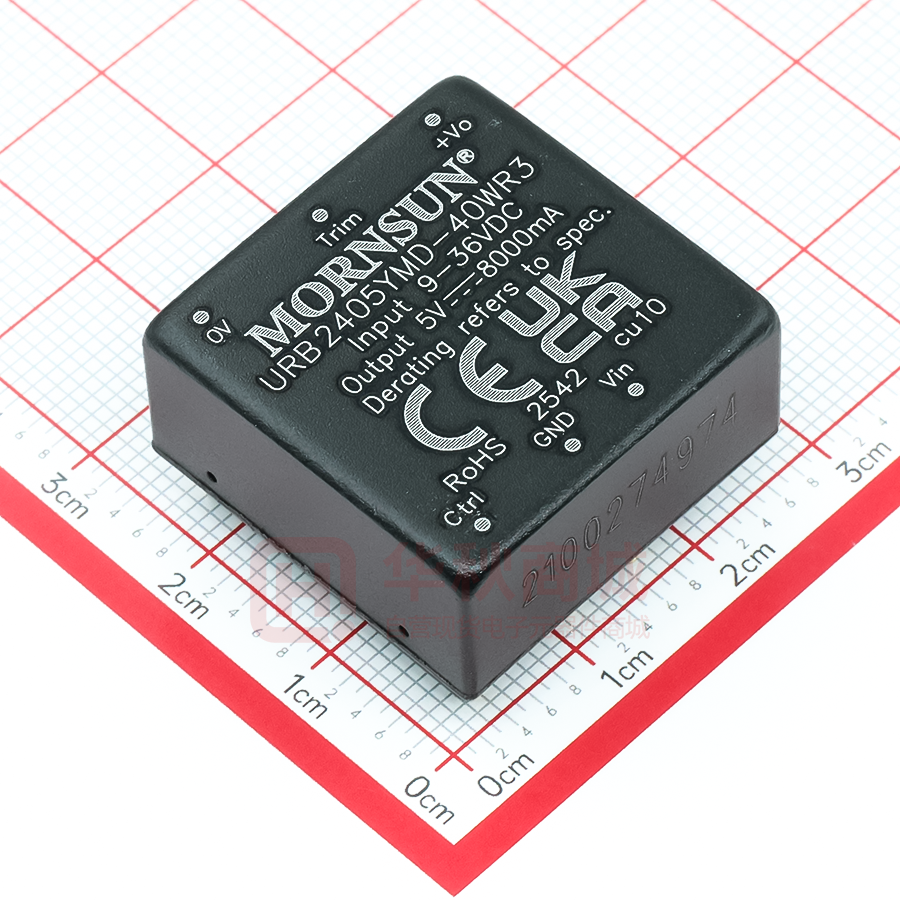

URB2405YMD-40WR3

DC/DC 模块电源 URB_YMD-40WR3 系列 40W，超宽电压输入，隔离稳压单路 YMD 封装，DC-DC 模块电源 产品特点  超宽输入电压范围（4:1）  效率高达 91.5%  空载功耗低至 0.096W  隔离电压：1500VDC  输入欠压保护，输出短路、过流、过压、过温保护  工作温度范围：-40℃ to +105℃  国际标准引脚方式 专利保护 Report EN62368-1 Report  满足 EN62368 认证标准 RoHS BS EN62368-1 URB_YMD-40WR3 系列产品输出功率为 40W，4:1 超宽电压输入范围，效率高达 91.5%，1500VDC 常规隔离电压，允许工作温度-40℃ to +105℃，具有输入欠压保护，输出短路、过流、过压、过温保护功能，广泛应用于工控、电力、仪器仪表、通信等领域。 选型表 输入电压(VDC) 认证 产品型号 标称值 （范围值） ① 最大值 电压(VDC) 满载效率 (%) Min./Typ. 最大容性负载 (µF) ② 电流(mA) Max./Min. URB2403YMD-40WR3 3.3 10000/0 87/89.5 7200 URB2405YMD-40WR3 5 8000/0 88/90 7200 12 3333/0 89/91.2 2000 15 2667/0 89/91.5 1500 URB2424YMD-40WR3 24 1667/0 88/90.1 1000 URB2428YMD-40WR3 28 1429/0 88/90.1 1000 URB4803YMD-40WR3 3.3 10000/0 87/89 7200 5 8000/0 88/90 7200 12 3333/0 89/91 2000 15 2667/0 89/91 1500 URB2412YMD-40WR3 URB2415YMD-40WR3 EN/BS EN 输出 URB4805YMD-40WR3 URB4812YMD-40WR3 24 (9-36) 48 (18-75) 40 75 URB4815YMD-40WR3 注： 1 输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； 2 上述效率值是在输入标称电压和输出额定负载时测得； 3 当产品输入电压为最小值时，输出电流降额 75%。 输入特性 项目 输入电流（满载/空载） 反射纹波电流 冲击电压(1sec. max.) 启动电压 输入欠压保护 工作条件 Min. Typ. Max. 24VDC 标称输入系列， 标称输入电压 3.3V 输出 -- 1545/4 1580/12 其他电压 -- 1852/4 1894/12 48VDC 标称输入系列， 标称输入电压 3.3V 输出 -- 772/7 790/15 其他电压 -- 926/7 947/15 -- 100 24VDC 标称输入系列 -0.7 -- 50 48VDC 标称输入系列 100 标称输入电压 单位 mA -- -0.7 -- 24VDC 标称输入系列 -- -- 9 48VDC 标称输入系列 -- -- 18 24VDC 标称输入系列 5.5 7.5 -- 48VDC 标称输入系列 12 15 -- VDC 2023.06.13-A/3 第 1 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-40WR3 系列 启动时间 30 -- 标称输入电压和恒阻负载 输入滤波器类型 ms 100 电容滤波 热插拔 不支持 遥控脚（Ctrl）* 模块开启 Ctrl 悬空或接 TTL 高电平(3.5-12VDC) 模块关断 Ctrl 接 GND 或低电平(0-1.2VDC) 关断时输入电流 -- 6 12 mA Min. Typ. Max. 单位 注：*Ctrl 控制引脚的电压是相对于输入引脚 GND。 输出特性 项目 工作条件 输出电压精度 5% -100%负载 -- ±1 ±3 线性调节率 ① 满载，输入电压从低电压到高电压 -- ±0.2 ±0.5 负载调节率 5% -100%的负载 -- ±0.5 ±1 瞬态恢复时间 25%负载阶跃变化，标称输入电压 -- 250 500 µs 瞬态响应偏差 25%负载阶跃变化，输入电压范围 -- ±5 ±8 % 温度漂移系数 满载 -- -- ±0.03 %/℃ 纹波&噪声 20MHz 带宽，标称输入电压，5%-100%负载 -- 100 150 mVp-p 输出电压可调节（Trim） 输入电压范围 90 -- 110 %Vo 过温保护 产品表面最高温度 ② ③ 过压保护 过流保护 输入电压范围 % -- 125 -- ℃ 110 140 160 %Vo 110 140 200 %Io 短路保护 打嗝式，可持续，自恢复 注： ①在 0% - 5%负载条件下，输出电压精度最大值为±5%； ②按 0% -100%负载工作条件测试时，负载调整率的指标为±3%； ③0% - 5%的负载纹波&噪声小于等于 5%Vo; 纹波和噪声的测试方法采用靠测法， 推荐外围电路参考图 2。 通用特性 项目 工作条件 Min. Typ. Max. 单位 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC MΩ 1000 -- -- 24VDC 输入系列 -- 10 -- 48VDC 输入系列 -- 2.2 -- 隔离电容 输入-输出，100kHz/0.1V 工作温度 见图 1 -40 -- +105 最大壳温 额定负载 -- 110 -- -55 -- +125 存储温度 nF ℃ 存储湿度 无凝结 5 -- 95 %RH 引脚耐焊接温度 焊点距离外壳 1.5mm，10 秒 -- -- +300 ℃ 10-150Hz, 5G, 0.75mm. along X, Y and Z 振动 开关频率* PWM 模式 平均无故障时间 MIL-HDBK-217F@25℃ -- 400 -- kHz 1000 -- -- k hours 注：*本系列产品采用降频技术，开关频率值为满载时测试值，当负载降低到 50%以下时，开关频率随负载的减小而降低。 物理特性 外壳材料 铝合金 大小尺寸 25.40 × 25.40 × 11.70 mm 重量 20.0g(Typ.) 冷却方式 自然空冷 2023.06.13-A/3 第 2 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-40WR3 系列 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3-②） 辐射骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3-②） 静电放电 IEC/EN61000-4-2 Contact ±6kV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2kV（推荐电路见图 3-①） perf. Criteria A 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2kV（推荐电路见图 3-①） perf. Criteria A 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A 产品特性曲线 URB2403YMD-40WR3 URB2405YMD-40WR3 URB2412/15YMD-40WR3 URB2424/28YMD-40WR3 URB4803YMD-40WR3 URB4805YMD-40WR3 2023.06.13-A/3 第 3 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-40WR3 系列 URB4812/15YMD-40WR3 图1 标称 24V 输入系列 标称 48V 输入系列 2023.06.13-A/3 第 4 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-40WR3 系列 设计参考 1. 应用电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 2）推荐的测试电路进行测试。 若要求进一步减少输入输出纹波，可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。 Vin (VDC) Vout (VDC) Cin Cout C5 C6 C7 470uF/ 50V 22uF/ 16V 22uF/ 25V 22uF/ 50V 22uF/ 16V 22uF/ 25V 1uF/ 16V 1uF/ 25V 1uF/ 50V 1uF/ 16V 1uF/ 25V 10uF/ 16V 10uF/ 25V 10uF/ 50V 10uF/ 16V 10uF/ 25V 3.3-5 24 12/15 100uF/ 50V 24/28 图2 3.3/5 48 12/15 100uF/ 100V 2. EMC 解决方案——推荐电路 图3 注：图 3 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择。 参数说明： Vin: 24VDC 型号 FUSE Vin: 48VDC 依照客户实际输入电流选择 C1 1000uF/50V 680uF/100V C2/C3/C4/C5/ C7/C8/C9 4.7uF/50V 4.7uF/100V LCM 350uH*2，推荐我司 FL2D-30-351 10mH*2，推荐柯爱亚 FL1515-007 C6 220uF/50V 100uF/100V LDM 2.2uH 6.8uH C12 参考应用电路图 2 中 Cout C13/C14 参考应用电路图 2 中 C5、C6 C15 / 参考应用电路图 2 中 C7 C10/C11 / 4.7uF/100V CY1 Y2/222K/250VAC 2200PF/3000VDC / 2200PF/3000VDC CY2/CY3 备注：可简化第②部分电路，去掉 LCM 即可满足 CLASS A 等级。 2023.06.13-A/3 第 5 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-40WR3 系列 3. Trim 的使用以及 Trim 电阻的计算 Vo’ Vo’ R1 R2 RT R1 R3 V r ef Trim V r ef RT R3 Trim R2 0V 0V Trim up Trim down Trim 的使用电路(虚线框为产品内部)： Trim 电阻的计算公式： up: R T = aR 2 R 2 -a -R 3 a= Vref R1 Vo’-Vref down : R T = aR 1 R 1 -a -R 3 a= Vo’-Vref R2 Vref RT 为 Trim 电阻 a 为自定义参数，无实际含义 Vout(V) R1(kΩ) R2(kΩ) R3(kΩ) Vref(V) 3.3 4.83 2.87 4.7 1.25 5 2.87 2.87 5.6 2.5 12 10.91 2.87 15 2.5 15 14.35 2.87 15 2.5 24 24.77 2.87 17.4 2.5 28 29.41 2.87 17.4 2.5 4. 产品不支持输出并联升功率 5. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2023.06.13-A/3 第 6 页 共 7 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-40WR3 系列 外观尺寸、建议印刷版图 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58210003； 2. 最大容性负载均在输入电压范围、满负载条件下测试； 3. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
