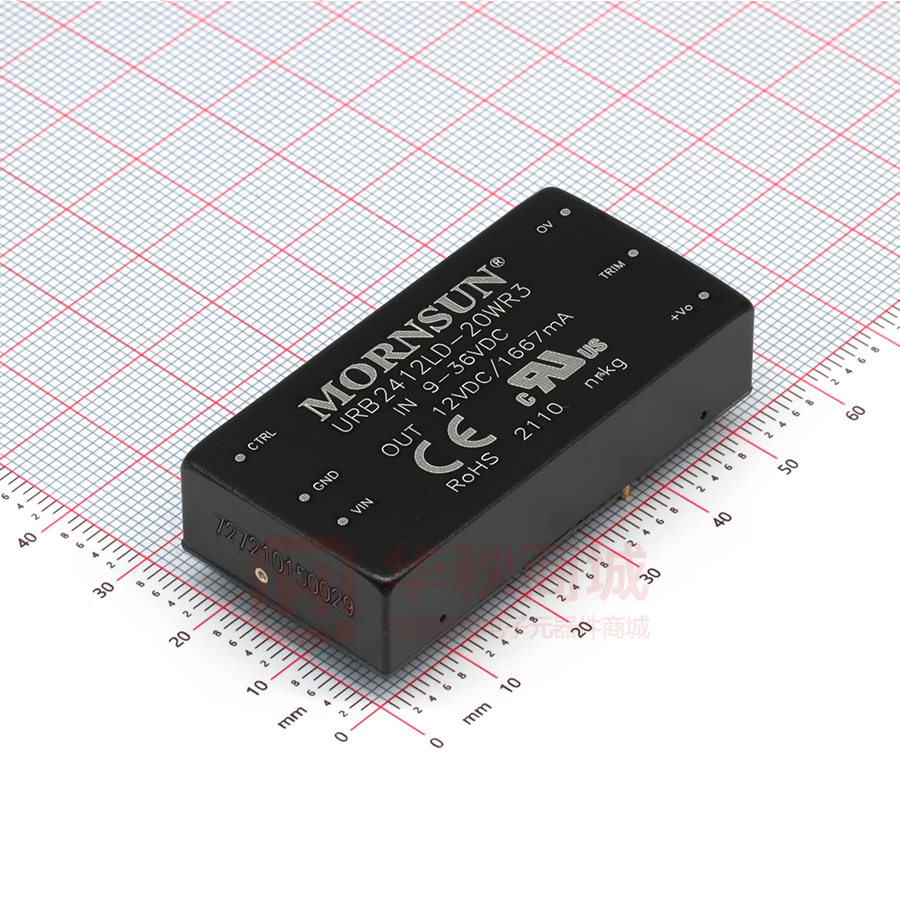

URB2412LD-20WR3

DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 20W，超宽电压输入，隔离稳压正负双路/ 单路输出 DC/DC 模块电源 CB 产品特点      超宽输入电压范围（4:1） 效率高达 90% 空载功耗低至 0.15W 隔离电压 1500VDC 输入欠压保护，输出短路、过压、过流保护    工作温度：-40℃~+85℃ 裸机满足 CISPR22/EN55022 CLASS A 金属六面屏蔽封装  A2S（接线式）和 A4S（35mm 导轨式）产品型号 具有输入防反接功能  通过 UL60950、EN60950 和 IEC60950 认证 专利保护 RoHS URA_LD-20WR3 & URB_LD-20WR3 系列产品输出功率为 20W，4:1 超宽电压输入范围，效率高达 90%，1500VDC 的常规隔离电压， 允许工作温度-40~+85℃，输入欠压保护，输出短路保护，输出过压保护，输出过流保护功能，裸机满足 CISPR22/EN55022 CLASS A， A2S 和 A4S 封装拓展系列具有输入防反接保护，广泛应用于数据传输设备、电池驱动设备、通讯设备、分布式电源系统、混合模/数 系统、远程控制系统、工业机器人系统等。 选型表 输出 输入电压(VDC) 认证 ① 产品型号 URA2405LD-20WR3 ±5 ±2000/0 84/86 4800 URA2409LD-20WR3 ±9 ±1111/0 86/88 1000 URA2412LD-20WR3 ±12 ±834/0 86/88 800 URA2415LD-20WR3 ±15 ±667/0 86/88 625 3.3 5000/0 84/86 10000 5 4000/0 88/90 10000 URB2409LD-20WR3 9 2222/0 87/89 4700 URB2412LD-20WR3 12 1667/0 87/89 1600 URB2415LD-20WR3 15 1333/0 88/90 1000 24 (9-36) ② 最大值 40 URB2424LD-20WR3 24 834/0 88/90 500 URA4805LD-20WR3 ±5 ±2000/0 84/86 4800 URA4812LD-20WR3 ±12 ±834/0 86/88 800 URA4815LD-20WR3 ±15 ±667/0 87/89 625 URB4803LD-20WR3 3.3 5000/0 84/86 10000 5 4000/0 88/90 10000 9 2222/0 87/89 4700 URB4812LD-20WR3 12 1667/0 87/89 1600 URB4815LD-20WR3 15 1333/0 88/90 1000 URB4824LD-20WR3 24 834/0 88/90 500 URB4805LD-20WR3 UL/CE/CB ③ 输出电流(mA) (Max./Min.) URB2405LD-20WR3 -- 效率 (%,Min./Typ.) 最大容性负载④ @满载 (µF) 输出电压 (VDC) URB2403LD-20WR3 UL/CE/CB 标称值 （范围值） URB4809LD-20WR3 48 (18-75) 80 注： 1 产品型号后缀加“H”为带散热片封装，后缀加“A2S”为接线式封装拓展，后缀加“A4S”为导轨式封装拓展，如：URB2405LD-20WHR3A2S 表示带散热片的接线式封装， URB2405LD-20WR3A4S 表示不带散热片的导轨式封装；如应用于对散热有更高要求的场合，可选用我司带散热片模块； 2 输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； 3 上述效率值是在输入标称电压和输出额定负载时测得；A2S(接线式)和 A4S(导轨式)产品型号因有输入反接保护，效率最小值大于 Min.-2 为合格。 4 正负输出两路容性负载一样。 2016.04.26-B/0 第 1 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 输入特性 项目 Min. Typ. Max. 3.3V 输出 -- 799/40 818/45 5V 输出 -- 969/40 993/45 其它电压 -- 947/6 969/10 3.3V 输出 -- 400/20 409/25 5V 输出 -- 485/20 497/25 其它电压 -- 474/5 485/9 -- 30 -- 48V 输入 -- 30 -- 24V 输入 -0.7 -- 50 48V 输入 -0.7 -- 100 24V 输入 -- -- 9 48V 输入 -- -- 18 24V 输入 5.5 6.5 -- 48V 输入 14.0 15.5 -- -- 10 -- 工作条件 24V 输入 输入电流（满载/空载） 48V 输入 反射纹波电流 输入冲击电压(1sec. max.) 启动电压 欠压关断 启动时间 24V 输入 标称输入和恒阻负载 mA VDC ms Pi 型 输入滤波类型 遥控脚（Ctrl）* 单位 模块开启 Ctrl 悬空或接 TTL 高电平(3.5-12VDC) 模块关断 Ctrl 接 GND 或低电平(0-1.2VDC) -- 关断时输入电流 4 热插拔 7 mA 单位 不支持 注：*遥控脚（Ctrl）控制引脚的电压是相对于输入引脚 GND。 输出特性 项目 工作条件 ① 输出电压精度 线性调节率 0%到 100%负载 满载,输入电压从低电压到高电压 负载调节率 从 5%到 100%的负载 交叉调整率 主路 50%负载，辅路 10%-100% ② Min. Typ. Max. -- ±1 ±3 正输出 -- ±0.2 ±0.5 负输出 -- ±0.5 ±1 正输出 -- ±0.5 ±1 负输出 -- ±0.5 ±1.5 -- -- ±5 -- 300 500 3.3V、5V、±5V 输出 -- ±5 ±8 其它电压 -- ±3 ±5 瞬态恢复时间 % µs 瞬态响应偏差 25%负载阶跃变化， 标称输入电压 温度漂移系数 满载 -- -- ±0.03 %/℃ 纹波 & 噪声 20MHz 带宽，5%到 100%负载 -- 50 100 mVp-p -- ±10 -- 110 -- 160 110 -- 190 ③ 输出电压可调节（Trim） 过压保护 过流保护 短路保护 输入电压范围 % %Vo %Io 打嗝式，可持续，自恢复 注:①输出电压为±5VDC、 ±9VDC 的产品型号，在 0%到 5%负载条件下，输出电压精度最大值为±5%； ②按 0%到 100%负载工作条件测试时，负载调整率的指标为±5%； ③0%到 5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC(宽压)模块电源应用指南》。 2016.04.26-B/0 第 2 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 通用特性 项目 工作条件 Min. Typ. 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 隔离电容 输入-输出，100KHz/0.1V URB2424LD-20WR3 其它型号 工作温度 见图 1 存储温度 Max. 单位 -- -- VDC -- -- MΩ -- 2050 -- -- 1050 -- -40 -- +85 -55 -- +125 pF ℃ 存储湿度 无凝结 5 -- 95 %RH 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- +300 ℃ 10-55Hz, 10G, 30 Min. along X, Y and Z 振动 开关频率* PWM 模式 平均无故障时间(MTBF) MIL-HDBK-217F@25℃ -- 270 -- KHz 1000 -- -- K hours 注：*本系列产品采用降频技术，开关频率值为满载时测试值，当负载降低到 50%以下时，开关频率随负载的减小而降低。 物理特性 外壳材料 铝合金 大小尺寸 重量 卧式封装（不带散热片） 50.80*25.40*11.80 mm 卧式封装（带散热片） 50.80*25.40*16.30 mm A2S 接线式封装（不带散热片） 76.00*31.50*21.20 mm A2S 接线式封装（带散热片） 76.00*31.50*25.10 mm A4S 导轨式封装（不带散热片） 76.00*31.50*25.80 mm A4S 导轨式封装（带散热片） 76.00*31.50*29.70 mm 不带散热片 卧式封装/ A2S 接线式封装/ A4S 导轨式封装 26.0g/48.0g/68.0g(Typ.) 带散热片 卧式封装/ A2S 接线式封装/ A4S 导轨式封装 34.0g/56.0g/76.0g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR22/EN55022 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 辐射骚扰 CISPR22/EN55022 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 静电放电 IEC/EN61000-4-2 Contact ±4KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2KV（推荐电路见图 3-①） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2KV（推荐电路见图 3-①） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-29 0%，70% perf. Criteria B 输出功率百分比（%） 产品特性曲线 温度降额曲线图 120 100 80 60 40 不带散热片 安全工作区 带散热片 20 0 -40 0 40 7175 85 工作温度(℃) 120 图1 2016.04.26-B/0 第 3 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 设计参考 1. 应用电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 2）推荐的测试电路进行测试。 若要求进一步减小输入输出纹波，可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。 双路 Vin DC Cin DC GND +Vo Cout 0V Cout -Vo 单路 +Vo Vin DC Cin DC Cout 单路 Vout (VDC) 3.3/5 9/12/15 24 Cout (µF) 470 220 100 Cin (µF) 100 双路 Vout (VDC) ±5 ±9/±12/±15 -- Cout (µF) 220 100 -- Cin (µF) 100 0V GND 图2 2. EMC 解决方案—推荐电路 参数说明： Vin LDM 1 FU SE Vin C0 M OV GND + GND ① +Vo DC/DC C1 ② CY2 Vin:24V 型号 CY1 FUSE C2 LOAD -Vo (0V) 图 3 注：图 3 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择。 Vin:48V 依照客户实际输入电流选择 MOV 20D470K 14D101K C0 330µF/50V 330µF/100V C1 1µF/50V 1µF/100V C2 参照图 2 中 Cout 参数 LDM1 4.7µH CY1、CY2 1nF/2KV 2016.04.26-B/0 第 4 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 3. Trim 的使用以及 Trim 电阻的计算 Vo’ Vo’ R1 V ref R2 RT R1 R3 Trim Vref RT R3 Trim R2 0V 0V Trim up Trim down Trim 的使用电路(虚线框为产品内部)： Trim 电阻的计算公式： up: R T = aR 2 R 2 -a -R 3 a= Vref R1 Vo’-Vref down : R T = aR 1 R 1 -a -R 3 a= Vo’-Vref R2 Vref RT 为 Trim 电阻 a 为自定义参数，无实际含义 Vout(V) R1(KΩ) R2(KΩ) R3(KΩ) Vref(V) 3.3 4.801 2.87 12.4 1.24 5 2.883 2.87 10 2.5 9 7.500 2.87 15 2.5 12 11.000 2.87 15 2.5 15 14.494 2.87 15 2.5 24 24.872 2.87 17.8 2.5 4. 产品不支持输出并联升功率使用 5. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 卧式封装（不带散热片）外观尺寸、建议印刷版图 第三角投影 4.10 [0.161] 前视图 11.80 [0.465] ∅1.50 [∅0.059] 6 5 1 ∅1.00 [0.039] 4 2 50.80 [2.000] 5.08 [0.200] 注：栅格距离 2.54*2.54mm 1 6 底视图 4 5 注： 尺寸单位:mm[inch] 端子直径公差:±0.10[±0.004] 未标注公差:±0.50[±0.020] 20.32 [0.800] 25.40 [1.000] 3 2 7.62 [0.300] 3 20.32 [0.800] 引脚方式 引脚 单路 双路 1 GND GND 2 Vin Vin 3 +Vo +Vo 4 Trim 0V 5 0V -Vo 6 Ctrl Ctrl 1102000904-B0 2016.04.26-B/0 第 5 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 卧式封装（带散热片）外观尺寸 4.10 [0.161] 散热片 前视图 16.30 [0.642] 第三角投影 引脚方式 引脚 产品 50.80 [2.000] 5.08 [0.200] 20.32 [0.800] 1 底视图 5 双路 1 GND GND 2 Vin Vin 3 +Vo +Vo 4 Trim 0V 5 0V -Vo 6 Ctrl Ctrl 注： 尺寸单位:mm[inch] 未标注公差:±0.50[±0.020] 如选用散热片，请确定有足够的空间，具体尺寸如图所示 7.62 [0.300] 6 4 25.40 [1.000] 2 20.32 [0.800] 3 单路 1102001701-B0 URA_LD-20WR3A2S & URB_LD-20WR3A2S（不带散热片）外观尺寸 第三角投影 76.00 [2.992] LED指示灯 61.60 [2.425] 4 1 顶视图 3 5 6 1 2 3 4 5 6 双路 Ctrl GND Vin -Vo 0V +Vo 单路 Ctrl GND Vin 0V Trim +Vo 2-∅3.30 [∅0.130] 21.20 [0.835] 2 前视图 8.80 [0.346] 23.00 [0.906] 31.50 [1.240] 引脚方式 引脚 注： 尺寸单位:mm[inch] 接线线径：24~12 AWG 未标注公差：±0.50[±0.020] 1102000914-B0 2016.04.26-B/0 第 6 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 URA_LD-20WHR3A2S & URB_LD-20WHR3A2S（带散热片）外观尺寸 第三角投影 76.00 [2.992] 61.60 [2.425] LED指示灯 23.00 [0.906] 31.50 [1.240] 顶视图 引脚方式 4 5 6 1 2 3 引脚 1 2 3 4 5 单路 Ctrl GND Vin 0V Trim +Vo 双路 Ctrl GND Vin -Vo 0V +Vo 6 25.10 [0.988] 2-∅3.30 [∅0.130] 8.80 [0.346] 注： 尺寸单位:mm[inch] 接线线径:24~12 AWG 未标注之公差:±0.50[±0.020] 21.20 [0.835] 前视图 1102001707-B0 URA_LD-20WR3A4S & URB_LD-20WR3A4S（不带散热片）外观尺寸 第三角投影 76.00 [2.992] LED指示灯 61.60 [2.425] 4 1 顶视图 6 22.20 [0.874] 3 5 前视图 25.80±1.00 [1.016±0.039] 2 9.80 [0.386] 23.00 [0.906] 31.50 [1.240] 引脚方式 引脚 1 2 3 4 5 6 双路 Ctrl GND Vin -Vo 0V +Vo 单路 Ctrl GND Vin 0V Trim +Vo 注： 尺寸单位:mm[inch] 接线线径：24~12 AWG 未标注公差：±0.50[±0.020] 1102000913-B0 2016.04.26-B/0 第 7 页 共 8 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URA_LD-20WR3 & URB_LD-20WR3 系列 URA_LD-20WHR3A4S & URB_LD-20WHR3A4S（带散热片）外观尺寸 第三角投影 76.00 [2.992] 61.60 [2.425] LED指示灯 4 5 6 9.80 [0.386] 前视图 29.70±1.00 [1.169±0.039] 引脚方式 22.20 [0.874] 1 2 3 25.80 [1.016] 23.00 [0.906] 31.50 [1.240] 顶视图 引脚 1 2 3 4 5 单路 Ctrl GND Vin 0V Trim +Vo 双路 Ctrl GND Vin -Vo 0V +Vo 6 注： 尺寸单位:mm[inch] 接线线径:24~12 AWG 未标注之公差:±0.50[±0.020] 1102001706-B0 注： 1. 包装信息请参见《产品出货包装信息》，卧式封装包装包编号：58200035（不带散热片）、58200051（带散热片），A2S/A4S 包装包编号：58220022； 2. 建议双路输出模块负载不平衡度：≤±5%，如果超出±5%，不能保证产品性能均符合本手册中之所有性能指标，具体情况可直接与我司技术人员联系； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
