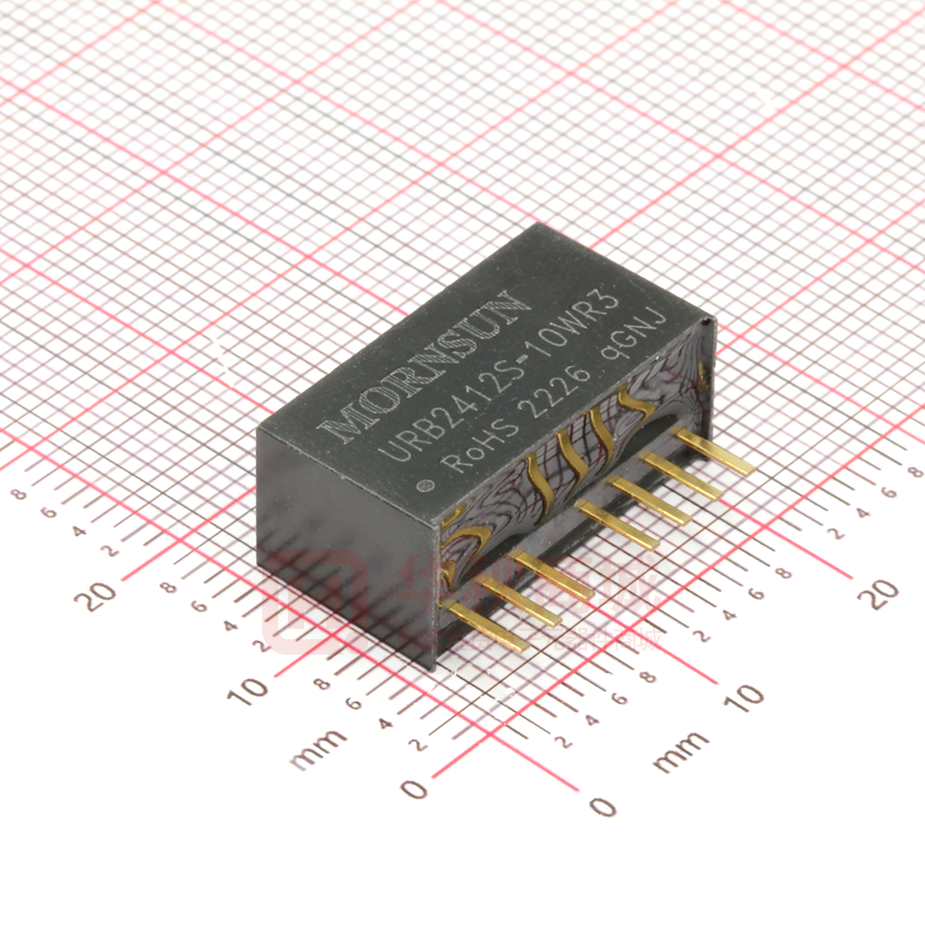

URB2412S-10WR3

DC/DC 电源模块 URB_S-10WR3 系列 10W，超宽电压输入，隔离稳压单路输出 SIP 封装，DC-DC 模块电源 产品特点  超宽输入电压范围（4:1）  效率高达 88%  隔离电压 1500VDC  高功率密度  输入欠压保护，输出短路、过流保护  工作温度范围：-40℃ to +85℃  小型 SIP 封装 专利保护 RoHS  国际标准引脚方式  通过 EN62368 认证 URB_S-10WR3 系列产品输出功率为 10W，4:1 超宽电压输入范围，效率高达 88%，1500VDC 的常规隔离电压，允许工作温度: -40℃ to +85℃，具有输入欠压保护，输出过流、短路保护功能，广泛应用于医疗、工控、电力、仪器仪表、通信等领域。 选型表 认证 CE 输入电压(VDC) 标称值 ① 最大值 （范围值） 输出 满载效率 (%) Min./Typ. 最大容性负载 (µF) 2400/0 83/85 2200 5 2000/0 86/88 2200 9 1111/0 86/88 680 12 833/0 86/88 470 URB2415S-10WR3 15 667/0 86/88 330 URB2424S-10WR3 24 417/0 86/88 220 产品型号 ② 电压 (VDC) 电流(mA) Max./Min. URB2403S-10WR3 3.3 URB2405S-10WR3 URB2409S-10WR3 24 URB2412S-10WR3 (9-36) 40 注：①输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； ②上述效率值是在输入标称电压和输出额定负载时测得。 输入特性 项目 Typ. Max. 3.3VDC 输出 -- 389/25 398/45 5VDC 输出 -- 474/25 485/45 其他 -- 474/9 485/18 -- 50 -- -0.7 -- 50 工作条件 输入电流（满载/空载） 反射纹波电流 冲击电压(1sec. max.) 启动电压 输入欠压保护 Min. -- -- 9 5.5 6.5 -- 输入滤波类型 电容滤波 热插拔 不支持 VDC Ctrl 接 GND 或低电平(0-1.2VDC) 模块关断 关断时输入电流 mA Ctrl 悬空或接 TTL 高电平(3.5-12VDC) 模块开启 遥控脚（Ctrl）* 单位 -- 6 10 mA 注：*Ctrl 控制引脚的电压是相对于输入引脚 GND。 输出特性 项目 工作条件 Min. Typ. Max. 输出电压精度① 5% -100%负载 -- ±1.5 ±2 线性调节率 满载，输入电压从低电压到高电压 -- ±0.25 ±0.5 5% -100%的负载 -- ±0.5 ±1 ② 负载调节率 2020.11.09-A/3 第 单位 % 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 电源模块 URB_S-10WR3 系列 -- 300 500 3.3VDC、5VDC 输出 -- ±5 ±8 其它电压 -- ±3 ±5 -- -- ±0.03 3.3VDC、5VDC 输出 -- 60 120 其它电压 -- 75 150 160 230 瞬态恢复时间 瞬态响应偏差 25%负载阶跃变化，标称输入电压 温度漂移系数 满载 纹波&噪声③ 20MHz 带宽，5% -100%负载 过流保护 110 输入电压范围 短路保护 µs % %/℃ mVp-p %Io 可持续，自恢复 注：①在 0% - 5%负载条件下，输出电压精度最大值为±3%； ②按 0% -100%负载工作条件测试时，负载调整率的指标为±3%； ③0% -5%的负载纹波&噪声小于等于 300mV，纹波和噪声的测试方法详见图 2。 通用特性 项目 工作条件 Min. Typ. 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 隔离电容 输入-输出，100KHz/0.1V -- 工作温度 见图 1 -40 存储湿度 无凝结 存储温度 引脚耐焊接温度 Max. 单位 -- -- VDC -- -- MΩ 1000 -- pF -- +85 ℃ 5 -- 95 %RH -55 -- +125 -- -- +300 焊点距离外壳 1.5mm,10 秒 ℃ 10-150Hz, 0.75mm, 5G, 90Min. along X, Y and Z 振动 开关频率 PWM 模式 平均无故障时间 MIL-HDBK-217F@25℃ ① -- 500 -- kHz 1000 -- -- k hours 注：①本系列产品采用降频技术，开关频率值为满载时测试值，当负载降低到 50%以下时，开关频率随负载的减小而降低。 物理特性 外壳材料 黑色阻燃耐热塑料（UL94 V-0） 封装尺寸 22.00 × 9.50 × 12.00 mm 重量 5.5g (Typ.) 冷却方式 自然空冷(20LFM) EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B（推荐电路见 4-②） 辐射骚扰 CISPR32/EN55032 CLASS B（推荐电路见 4-②） 静电放电 IEC/EN61000-4-2 Contact ±6kV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2kV（推荐电路见图 4-①） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2kV（推荐电路见图 4-①） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A 2020.11.09-A/3 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 电源模块 URB_S-10WR3 系列 产品特性曲线 图1 设计参考 1. 纹波&噪声 所有该系列的 DC/DC 转换器在出厂前，都是按照下图 2 推荐的测试电路进行测试，探头至铜箔的接线尽量缩短。 图2 2020.11.09-A/3 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 电源模块 URB_S-10WR3 系列 正负双路 Vin 2. 应用电路 Cout +Vo Cin 0V 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。 若要求进一步减小输入输出纹波，可将输入输出外接电容 Cin、Cout DC DC Cout GND -Vo 单路 Vin +Vo Cin DC DC Cin Cout 47µF/100V 0V GND 图3 Vo(VDC) Cout 3.3/5/9 22µF/16V 12/15 22µF/25V 24 22µF/50V 3. EMC 解决方案—推荐电路 参数说明： 型号 Vin:24VDC FUSE 依照客户实际输入电流选择 C0/C4 330µF/50V C1/C2 10µF/50V C3 参照图 2 中 Cout 参数 图4 LCM1 注：图 4 中第①部分用于 EMC 测试；第②部分用于 EMI 滤波，可依据需求选择。 470µH（推荐使用我司 FL2D-13-471R3） CY1/CY2 1nF/2000VDC 4. 产品不支持输出并联升功率使用 5. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 外观尺寸、建议印刷版图 2020.11.09-A/3 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 电源模块 URB_S-10WR3 系列 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58210004； 2. 最大容性负载均在输入电压范围、满负载条件下测试； 3. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
