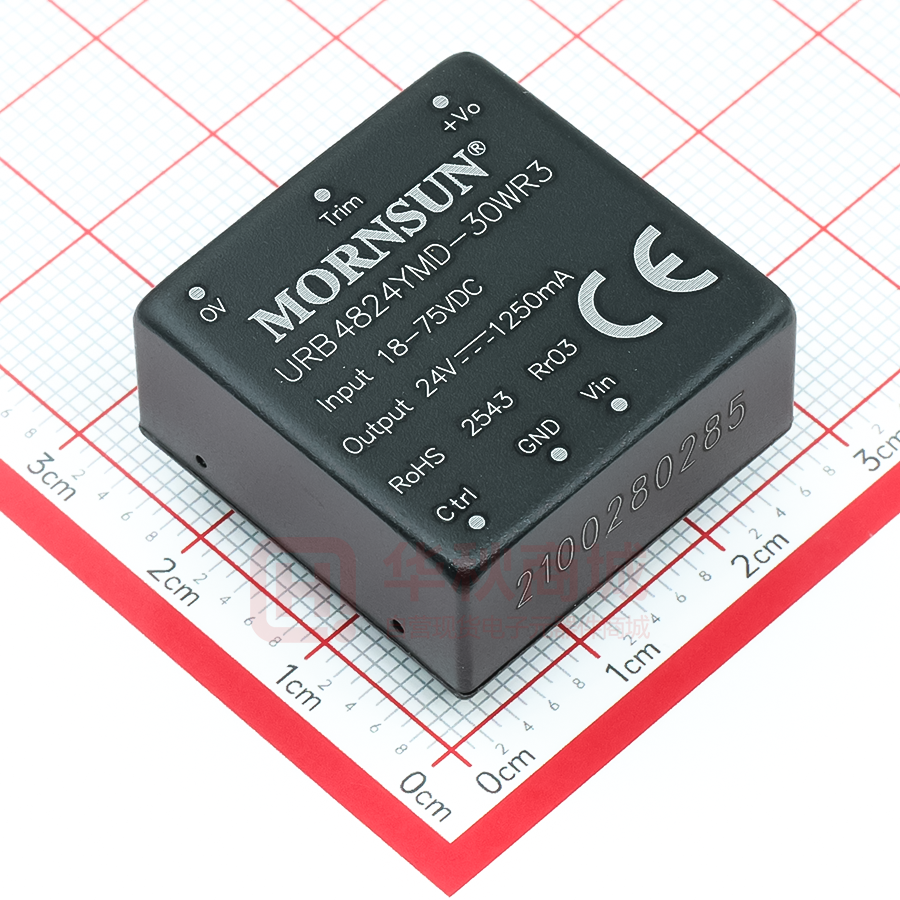

URB4824YMD-30WR3

DC/DC 模块电源 URB_YMD-30WR3 系列 30W，宽电压输入，隔离稳压单路 YMD 封装，DC-DC 模块电源 产品特点  宽输入电压范围（4:1）  效率高达 88%  隔离电压：1500VDC  输入欠压保护，输出短路、过流、过压保护  工作温度范围：-40℃ to +85℃  国际标准引脚方式 专利保护 RoHS  通过 EN62368 认证 URB_YMD-30WR3 系列产品输出功率为 30W，4:1 宽电压输入范围，效率高达 88%，1500VDC 常规隔离电压，允许工作温度-40℃ to +85℃，具有输入欠压保护，输出过压、过流、短路保护功能，广泛应用于工控、电力、仪器仪表、通信等领域。 选型表 输入电压(VDC) 认证 CE 产品型号 标称值 （范围值） 输出 ① 最大值 电压(VDC) 满载效率 (%) Min./Typ. 最大容性负载 (µF) ② 电流(mA) (Max./Min.) URB4805YMD-30WR3 5 6000/0 86/88 7200 URB4812YMD-30WR3 12 2500/0 86/88 2000 15 2000/0 86/88 1500 24 1250/0 86/88 470 URB4815YMD-30WR3 48 (18-75) 80 URB4824YMD-30WR3 注： 1 输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； 2 上述效率值是在输入标称电压和输出额定负载时测得。 输入特性 Min. Typ. Max. 输入电流（满载/空载） -- 710/8 735/15 反射纹波电流 -- 40 -- -0.7 -- 100 -- -- 18 12 15.5 -- -- 10 -- 项目 冲击电压(1sec. max.) 工作条件 标称输入电压 启动电压 输入欠压保护 启动时间 标称输入电压和恒阻负载 输入滤波器类型 mA VDC ms 电容滤波 热插拔 遥控脚（Ctrl）* 单位 不支持 模块开启 Ctrl 悬空或接 TTL 高电平(3.5-12VDC) 模块关断 Ctrl 接 GND 或低电平(0-1.2VDC) 关断时输入电流 -- 2 7 mA Min. Typ. Max. 单位 注：*Ctrl 控制引脚的电压是相对于输入引脚 GND。 输出特性 项目 工作条件 输出电压精度 5% -100%负载 -- ±1 ±3 线性调节率 满载,输入电压从低电压到高电压 -- ±0.2 ±0.5 % 2020.11.02-A/2 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-30WR3 系列 负载调节率 5% -100%的负载 -- ±0.5 ±1 % 瞬态恢复时间 25%负载阶跃变化，标称输入电压 -- 250 500 µs 瞬态响应偏差 25%负载阶跃变化，输入电压范围 5V 输出 -- ±3 ±8 其他输出 -- ±3 ±5 温度漂移系数 满载 -- -- ±0.03 纹波&噪声① 20MHz 带宽，标称输入电压， 5%Io-100%负载 5V/12V/15V 输出 -- 60 120 24V 输出 -- 60 150 输出电压可调节（Trim） 90 -- 110 输出过压保护 110 -- 160 输出过流保护 110 170 260 短路保护 % %/℃ mVp-p %Vo %Io 可持续，自恢复 注：① 0% - 5%的负载纹波&噪声小于等于 300mV; 纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（宽压）模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. Max. 单位 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 2000 -- pF 工作温度 见图 1 -40 -- +85 -55 -- +125 存储温度 ℃ 存储湿度 无凝结 5 -- 95 %RH 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- -- +300 ℃ 10-150Hz, 5G, 0.75mm. along X, Y and Z 振动 开关频率 * PWM 模式 平均无故障时间 MIL-HDBK-217F@25℃ -- 270 -- KHz 1000 -- -- K hours 注：*本系列产品采用降频技术，开关频率值为满载时测试值，当负载降低到 50%以下时，开关频率随负载的减小而降低。 物理特性 外壳材料 铝合金 大小尺寸 25.40 × 25.40 × 11.70 mm 卧式封装 重量 18.4g 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3-②）/CLASS A（推荐电路见图 4） 辐射骚扰 CISPR32/EN55032 CLASS B（推荐电路见图 3-②）/CLASS A（推荐电路见图 4） 静电放电 IEC/EN61000-4-2 Contact ±6KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria B 脉冲群抗扰度 IEC/EN61000-4-4 ±2KV（推荐电路见图 3-①） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 line to line ±2KV（推荐电路见图 3-①） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria B 2020.11.02-A/2 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-30WR3 系列 产品特性曲线 5V 输出 12/15/24V 输出 5V 输出 12/15/24V 输出 图1 设计参考 1. 应用电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 2）推荐的测试电路进行测试。 若要求进一步减少输入输出纹波，可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。 + Vo V in C in DC DC 5/12/15 C out 0V GND Vout (VDC) 24 Cin (µF) 100 Cout (µF) 100 47 图2 2020.11.02-A/2 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-30WR3 系列 2. EMC 解决方案——推荐电路 参数说明： 型号 Vin:48V FUSE 依照客户实际输入电流选择 C0、C4 470µF/100V C1 10µF/100V LDM1 22uH/3A C2 22uF/100V LCM1 10mH，推荐使用我司提供的共模 电感 FL2D-30-103(C) C3 22uF/100V C5 参照图 2 中 Cout 参数 CY1、CY2 1nF/2KV 图3 注：图 3 中第①部分用于 EMC 测试；第②部分用于 EMI 滤波，可依据需求选择。 参数说明： 型号 Vin:48V C0 4.7µF/100V LDM1 22uH/3A C1 参照图 2 中 Cout 参数 图4 3. Trim 的使用以及 Trim 电阻的计算 Vo’ Vo’ R1 V r ef R2 RT R1 R3 Trim V r ef RT R3 Trim R2 0V 0V Trim up Trim down Trim 的使用电路(虚线框为产品内部)： Trim 电阻的计算公式： up: R T = aR 2 R 2 -a -R 3 a= Vref R1 Vo’-Vref down : R T = aR 1 R 1 -a -R 3 a= Vo’-Vref R2 Vref RT 为 Trim 电阻 a 为自定义参数，无实际含义 Vout(V) R1(KΩ) R2(KΩ) R3(KΩ) Vref(V) 5 8.832 2.87 10 1.24 12 11.00 2.87 8.2 2.5 15 14.40 2.87 10 2.5 24 24.87 2.87 7.5 2.5 4. 产品不支持输出并联升功率 5. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2020.11.02-A/2 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URB_YMD-30WR3 系列 外观尺寸、建议印刷版图 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58210003； 2. 最大容性负载均在输入电压范围、满负载条件下测试； 3. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
