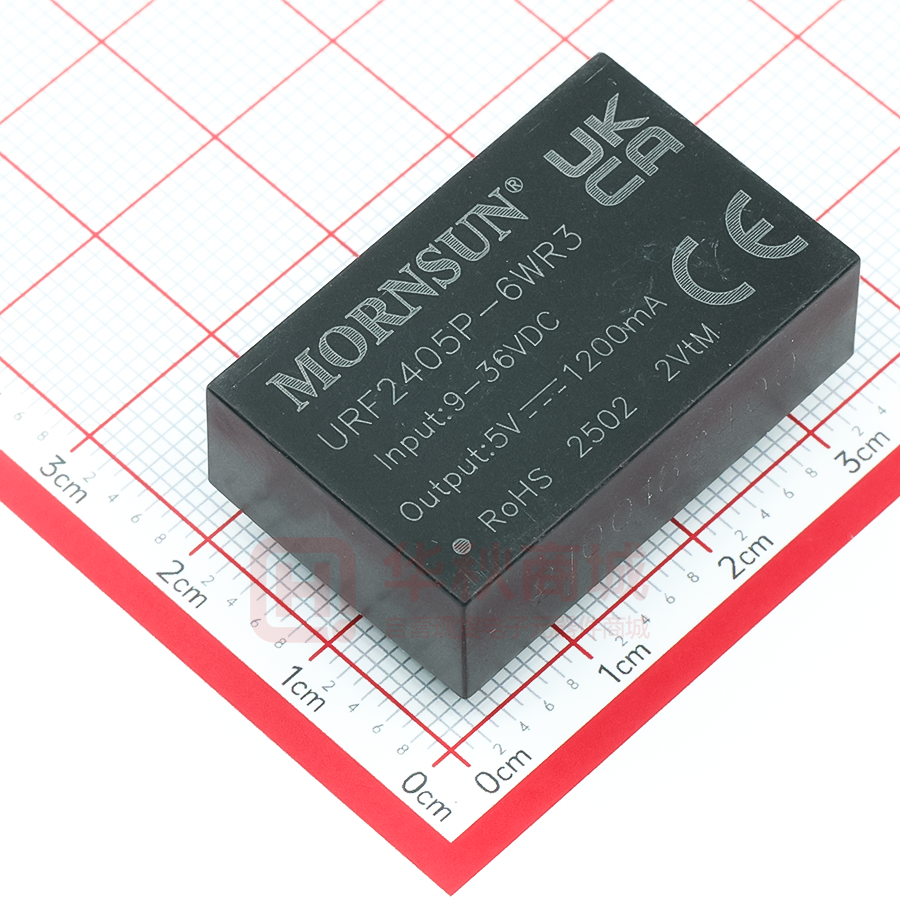

URF2405P-6WR3

DC/DC 模块电源 URE_P-6WR3 & URF_P-6WR3 系列 6W，超宽电压输入，隔离稳压正负双路/单路输 产品特点 出，DIP 封装，DC/DC 模块电源  宽输入电压范围（4:1） CB 专利保护 RoHS      效率高达 88% 空载功耗低至 0.12W 隔离电压 3000VDC 工作温度范围：-40℃ to +85℃ 输入欠压保护，输出短路、过压、过流保护   裸机满足 CISPR32/EN55032 CLASS A 国际标准引脚方式  通过 IEC60950、UL60950、EN60950 认证 URE_P-6WR3 & URF_P-6WR3 系列产品输出功率为 6W，4:1 超宽电压输入范围，效率高达 88%，允许工作温度-40℃ to 85℃，隔离电 压 3000VDC，具有输出过压保护，输出短路保护功能，裸机满足 CISPR32/EN55032 CLASS A，广泛应用于工控、电力、仪器仪表、 通信等领域。 选型表 输入电压(VDC) 认证 UL/CE/CB 产品型号 输出电压 输出电流(mA) 满载效率 (%) ② Min./Typ. 最大容性负载 (µF) ③ (VDC) Max./Min. ±5 ±600/0 78/80 680 URE2412P-6WR3 ±12 ±250/0 82/84 330 URE2415P-6WR3 ±15 ±200/0 83/85 220 URF2403P-6WR3 3.3 1500/0 77/79 2200 URF2405P-6WR3 5 1200/0 80/82 2200 9 667/0 83/85 1000 URF2412P-6WR3 12 500/0 84/86 680 URF2415P-6WR3 15 400/0 86/88 680 URF2424P-6WR3 24 250/0 85/87 680 24 (9-36) 40 URF2425P-6WR3 25 240/0 85/87 680 URF4803P-6WR3 3.3 1500/0 77/79 2200 5 1200/0 81/83 2200 12 500/0 85/87 680 15 400/0 86/88 680 24 250/0 85/87 680 URF4805P-6WR3 UL/CE/CB 最大值 ① URE2405P-6WR3 URF2409P-6WR3 -- 标称值 （范围值） 输出 URF4812P-6WR3 URF4815P-6WR3 48 (18-75) 80 URF4824P-6WR3 注：①输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； ②上述效率值是在输入标称电压和输出额定负载时测得； ③正负输出两路容性负载一样。 输入特性 项目 Min. Typ. Max. 3.3V 输出 -- 261/10 268/16 其他输出 -- 297/10 320/16 3.3V 输出 -- 131/4 134/7 其他输出 -- 146/4 154/7 24VDC 输入 -- 20 -- 48VDC 输入 -- 20 -- 24VDC 输入 -0.7 -- 50 48VDC 输入 工作条件 24VDC 输入 输入电流（满载/空载） 48VDC 输入 反射纹波电流 输入冲击电压(1sec. max.) 启动电压 -0.7 -- 100 24VDC 输入 -- -- 9 48VDC 输入 -- -- 18 单位 mA VDC 2019.10.22-A/5 第 1 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URE_P-6WR3 & URF_P-6WR3 系列 输入欠压保护 启动时间 24VDC 输入 5.5 6.5 -- 48VDC 输入 12 15.5 -- 标称输入和恒阻负载 -- 10 -- VDC ms Pi 型 输入滤波器 热插拔 不支持 输出特性 项目 Min. Typ. Max. -- ±1 ±3 单路输出 -- ±1 ±3 双路输出 -- ±2 ±5 -- ±0.5 ±1.5 正输出 -- ±0.2 ±0.5 负输出 -- ±0.5 ±1 正输出 -- ±0.5 ±1 负输出 -- ±0.5 ±1.5 工作条件 5%到 100%的负载 输出电压精度 0%到 5%的负载 输出电压平衡度 双路输出，平衡负载 线性调节率 满载,输入电压从低电压到高电 压 负载调节率① 从 5%到 100%的负载 交叉调节率 双路输出，主路 50%带载，辅路 10%到 100%带载 瞬态恢复时间 瞬态响应偏差 25%负载阶跃变化 单位 % -- -- ±5 -- 300 500 µs -- ±3 ±5 % 温度漂移系数 满载 -- -- ±0.03 %/℃ 纹波&噪声 20MHz 带宽，5%到 100%的负载 -- 85 120 mVp-p 过压保护 输入电压范围 110 -- 160 %Vo 过流保护 输入电压范围 24V 输出 110 220 290 其他 110 140 190 短路保护 输入电压范围 ① %Io 可持续，自恢复 注： ①按 0%到 100%负载工作条件测试时，负载调整率的指标为±5%； ②0%到 5%的负载纹波&噪声小于等于 5%Vo.纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（宽压）模块电源应用指南》。 通用特性 项目 工作条件 Min. Typ. 绝缘电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 3000 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 隔离电容 输入-输出，100KHz/0.1V 工作温度 温度≥71℃降额使用（见图 1） 存储温度 Max. 单位 -- -- VDC -- -- MΩ pF -- 1000 -- -40 -- 85 -55 -- 125 -- 95 %RH -- 300 ℃ 存储湿度 无凝结 5 引脚耐焊接温度 焊点距离外壳 1.5mm，10 秒 -- ℃ 10-55Hz, 2G, 30 Min. along X, Y and Z 振动 开关频率 PWM 模式 平均无故障时间 MIL-HDBK-217F@25℃ -- 300 -- KHz 1000 -- -- K hours 注：*本系列产品采用降频技术，开关频率值为满载时测试值，当负载降低到 50%以下时，开关频率随负载的减小而降低。 物理特性 外壳材料 黑色阻燃耐热塑料（UL94 V-0） 大小尺寸 31.60 × 20.30 × 10.20 mm 重量 13.00g(Typ.) 冷却方式 自然空冷 2019.10.22-A/5 第 2 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URE_P-6WR3 & URF_P-6WR3 系列 EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 辐射骚扰 CISPR32/EN55032 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 静电放电 IEC/EN61000-4-2 Contact ±4KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2KV（推荐电路见图 3-①） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 ±2KV（推荐电路见图 3-①） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-29 0-70% perf. Criteria B 输出功率百分比（%） 产品特性曲线 温度降额曲线图 120 100 80 60 安全工作区 40 20 0 -40 0 40 71 85 工作温度(℃) 图1 120 2019.10.22-A/5 第 3 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URE_P-6WR3 & URF_P-6WR3 系列 设计参考 1. 应用电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 2）推荐的测试电路进行测试。 若要求进一步减少输入输出纹波，可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。 单路 +Vo Vin DC Cin DC Vin(VDC) Cin(µF) Cout(µF) 24 100 10 48 10 ~ 47 10 Cout GND 0V 双路 V in C in DC DC GND C out C out + Vo 0V -Vo 图2 2. EMC 解决方案—推荐电路 URE_P-6WR3 & URF_P-6WR3: 图 3-① URE_P-6WR3: URF_P-6WR3: 图 3-② 注：图 3 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择。 参数说明： 参数说明： URE_P-6WR3 URF_P-6WR3 型号 Vin:24V 型号 FUSE 依照客户实际输入电流选择 FUSE C0 1000µF/50V C0 C1 1µF/50V C1、C2 C3 参照图 2 中 Cout 参数 LDM1 4.7µH CY1、CY2 1nF/3KV Vin:24V Vin:48V 依照客户实际输入电流选择 1000µF/50V 680µF/100V 2.2µF/50V 2.2µF/100V LCM 2.2mH，建议使用我司提供的共模电感 FL2D-30-222 C3 参照图 2 中 Cout 参数 3. 产品不支持输出并联升功率 4. 更多信息，请参考 DC-DC 应用笔记 www.mornsun.cn 2019.10.22-A/5 第 4 页 共 5 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URE_P-6WR3 & URF_P-6WR3 系列 外观尺寸、建议印刷版图 注： 1. 包装信息请参见《产品出货包装信息》 ；包装包编号：58210008； 2. 最大容性负载均在输入电压范围、满负载条件下测试； 3. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
