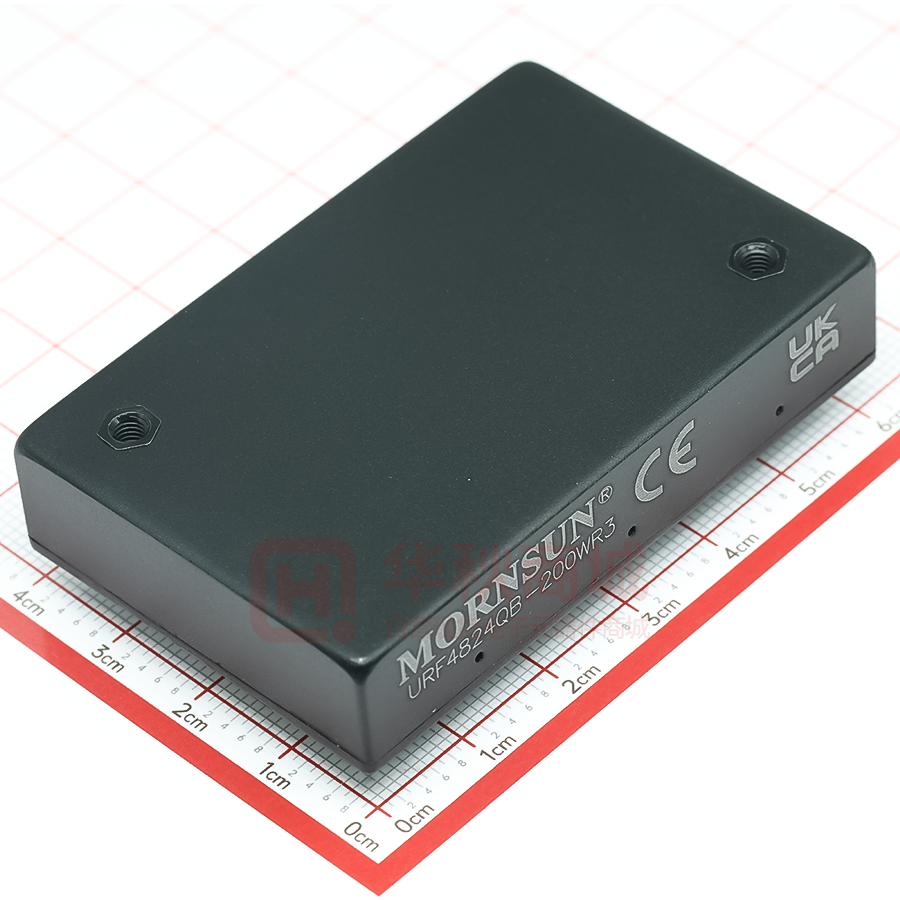

URF4824QB-200WR3

DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 200W，宽电压输入，隔离稳压单路输出 DC/DC 模块电源 产品特点  超宽输入电压范围（4:1）  效率高达 91%  隔离电压 2250VDC  工作温度范围：-40℃ to +85℃  输入欠压保护，输出短路、过流、过压、过温保护  金属五面屏蔽封装  1/4 砖国际标准引脚方式 专利保护 RoHS EN62368-1 BS EN62368-1 URF48_QB-200W(F/H)R3(A5/A6)系列产品输出功率为 200W，4:1 超宽电压输入范围，效率高达 91%，隔离电压为 2250VDC，允许 工作温度为-40℃ to +85℃，有输入欠压保护、输出短路，过流、过压、过温保护功能，通过外围满足 CISPR32/EN55032 CLASS A， 广泛应用于电池供电设备、工控、电力、仪器仪表、铁路、通信、智能机器人等领域。 选型表 ① 认证 EN/BS EN -- 产品型号 -EN/BS EN 输出 满载效率(%) 最大容性负载 Min./Typ. (µF) 输出电压 (VDC) 输出电流(A) (Max.) URF4805QB-200W(F/H)R3 5 40 86/88 6000 URF4812QB-200W(F/H)R3 12 16.7 89/91 2000 URF4815QB-200W(F/H)R3 15 13.3 87/89 2000 URF4824QB-200W(F/H)R3 24 8.4 89/91 1000 URF4836QB-200W(F/H)R3 36 5.56 86/88 1000 URF4842QB-200W(F/H)R3 42.5 5 88/90 2000 URF4848QB-200W(F/H)R3 48 4.2 89/91 450 5 40 84/86 6000 URF4812QB-200W(H)R3A5/A6 12 16.7 87/89 2000 URF4815QB-200W(H)R3A5/A6 15 13.3 85/87 2000 URF4824QB-200W(H)R3A5/A6 24 8.4 87/89 1000 URF4836QB-200W(H)R3A5/A6 36 5.56 84/86 1000 URF4842QB-200W(H)R3A5/A6 42.5 5 86/88 2000 URF4848QB-200W(H)R3A5/A6 48 4.2 87/89 450 URF4805QB-200W(H)R3A5/A6 EN/BS EN 输入电压(VDC) 标称值 ③ 最大值 (范围值) 48 (18-75) 80 注： ①"F"表示该产品带铝底座，“H”为带散热片封装，产品型号后缀加“A5”为接线式封装拓展，后缀加“A6”为导轨式封装拓展，如应用于对散热有更高要求的场合，可选用 我司带散热片模块； ②输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； ③A5/A6 产品型号输入电压范围最小值和启动电压比卧式封装型号高 1VDC； ④封装拓展型号 A5/A6 较对应非封装拓展型号的效率低 2 个百分点。 输入特性 项目 输入电流（满载/空载） 反射纹波电流 工作条件 标称输入电压 Min. Typ. Max. -- 4735/100 4845/200 -- 100 -- 单位 mA 2022.04.28-B/1 第 1 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 冲击电压(1sec. max.) -0.7 -- 90 启动电压 -- -- 18 输入欠压保护 14 16 -Pi 型 输入滤波器类型 热插拔 遥控脚(Ctrl) VDC 不支持 ① 模块开启 Ctrl 悬空或接 TTL 高电平(3.5-12VDC) 模块关断 Ctrl 接 GND 或低电平(0-1.2VDC) -- 2 10 mA Min. Typ. Max. 单位 关断时输入电流 注：①遥控脚(Ctrl)的电压是相对于输入引脚 GND。 输出特性 项目 工作条件 输出电压精度 从 0%-100%负载 -- ±1 ±3 线性调节率 满载，输入电压从低电压到高电压 -- ±0.2 ±0.5 负载调节率 从 5%-100%负载 -- ±0.5 ±0.75 瞬态恢复时间 25%负载阶跃变化 瞬态响应偏差 25%负载阶跃变化 温度漂移系数 满载 纹波 & 噪声 输出电压可调节（Trim） 300 500 -- ±3 ±7.5 其它型号 -- ±3 ±5 %/℃ -- ±0.03 -- 150 300 其他型号 -- 150 250 36V 输出 100 -- 110 其他型号 90 -- 110 -- -- 105 36V、42.5V 输出 95 105 115 其他型号 -- 115 120 110 130 160 %Vo 130 150 %Io 外壳表面最高温度 输出过压保护 输出过流保护 % -- 输出电压远端补偿（Sense） 过温保护 µs 36V、42.5V 输出 20MHz 带宽 ① -5V 输出 % 110 输入电压范围 短路保护 mVp-p %Vo ℃ 打嗝式，可持续，自恢复 注：①纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC（宽压）模块电源应用指南》。 通用特性 项目 Min. Typ. Max. 输入-输出 2250 -- -- 输入-外壳 1500 -- -- 输出-外壳 -- 工作条件 单位 隔离电压 测试时间 1 分钟，漏电流小于 5mA 500 -- 绝缘电阻 输入-输出，绝缘电压 500VDC 100 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 2200 -- pF 工作温度 -40 -- +85 存储温度 -55 -- +125 无凝结 5 -- 95 波峰焊焊接，10 秒 -- -- 260 焊点距离外壳 1.5mm，10 秒 -- -- 300 URF48xxQB-200WR3 -- -- 7.5 URF48xxQB-200WFR3 -- -- 6.3 URF48xxQB-200WHR3 -- -- 5.2 存储湿度 引脚耐焊接温度 热阻 自然空冷（20LFM） ℃ %RH ℃ ℃/W IEC/EN 61373 车体 1 B 级 冲击和振动 开关频率 VDC PWM 模式 -- 250 -- KHz 2022.04.28-B/1 第 2 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 平均无故障时间(MTBF) MIL-HDBK-217F@25℃ 500 -- -- K hours 物理特性 铝合金外壳、黑色阻燃耐热材料底盖（UL94 V-0） 外壳材料 尺寸 重量 冷却方式 URF48xxQB-200WR3 61.8 × 40.2 × 12.7 mm URF48xxQB-200WFR3 62.0 × 56.0 × 14.6 mm URF48xxQB-200WHR3 61.8 × 40.2 × 27.7 mm URF48xxQB-200WR3A5 135.00 x 70.00 x 22.6mm URF48xxQB-200WR3A6 137.00 x 70.00 x 28.10mm URF48xxQB-200WHR3A5 135.00 x 70.00 x 36.20mm URF48xxQB-200WHR3A6 137.00 x 70.00 x 37.20mm URF48xxQB-200WR3 89.0g(Typ.) URF48xxQB-200WFR3 109.0g(Typ.) URF48xxQB-200WHR3 120.0g(Typ.) URF48xxQB-200WR3A5 165.0g(Typ.) URF48xxQB-200WR3A6 235.0g (Typ.) URF48xxQB-200WHR3A5 196.0g(Typ.) URF48xxQB-200WHR3A6 266.0g (Typ.) 自然空冷（20LFM） EMC 特性 EMI EMS 传导骚扰 CISPR32/EN55032 CLASS A（推荐电路见图 2） 辐射骚扰 CISPR32/EN55032 CLASS A（推荐电路见图 2） 静电放电 IEC/EN61000-4-2, EN50121-3-2 Contact ±6KV Air ±8KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3, EN50121-3-2 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4, EN50121-3-2 ±2KV（推荐电路见图 2） perf. Criteria A 浪涌抗扰度 EN50121-3-2 , 差模±1KV，1.2/50us，源阻抗 42Ω（推荐电路见图 2） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6, EN50121-3-2 perf. Criteria A 10 Vr.m.s 产品特性曲线 2022.04.28-B/1 第 3 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 注意事项： 1) 产品应用热设计需参考推荐的 PCB 布局及推荐的散热结构，具体操作方法参见《DC-DC（宽压）模块电源应用指南》 Sense 的使用以及注意事项 1. 当不使用远端补偿时： +Vo sens e+ Trim sens e0V + C Load 连接线尽可能短 注： 1. 当不使用远端补偿时，确保+Vo 与 Sense+，0V 与 Sense-短接； 2. +Vo 与 Sense+，0V 与 Sense-之间的连线尽可能短，并靠近端子。避免形成一个较大的回路面积，当噪声进入这个回路后，可能造成模块的不稳定。 2. 当使用远端补偿时： 尽可能使用双绞线 +Vo sens e+ Trim sens e0V + C Load 注： 1. 如果使用远端补偿的引线比较长时，可能导致输出电压不稳定，如果必须使用较长的远端补偿引线时请联系我司技术人员。 2. 如果使用远端补偿，请使用双绞线或者屏蔽线，并使引线尽可能短。 3. 在电源模块和负载之间请使用宽 PCB 引线或粗线，并保持线路电压降应低于 0.3V。确保电源模块的输出电压保持在指定的范围内。 4. 引线的阻抗可能造成输出电压振荡或者较大纹波，使用之前请做好足够的评估。 设计参考 1. 应用电路 (1)产品测试及应用时，请按照（图 1）推荐的测试电路进行；至少保障外接一个电解电容 Cin（≥220µF），用于抑制输入端可能产生的浪涌电压。 (2)如果产品输入端并联瞬变能量较大的电路（如并联电机驱动电路），或会导致产品输入电压被拉低，此时关注产品输入电压的波动，建议适当增 大输入端电解电容 Cin 的容值，以保障输入端电压稳定，避免输入电压低于欠压保护点导致产品重复启动的情况。 (3)如果产品输出端为感性负载时（如继电器、电机），建议在容性负载规格内增大输出电容 Cout 容值，并增加 TVS 管，用以滤除电压尖峰。 (4)如需进一步减少输入输出纹波，可适当加大外接电容 Cin、Cout 容值或选用串联等效阻抗值小的外接电容，外接电容 Cout 容值不能大于产品的 最大容性负载。 2022.04.28-B/1 第 4 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 Vout(VDC) Cin① Fuse 5 12 TVS 管 470µF SMDJ6.0A 220µF 15 20A，慢熔断 24 220µF SMDJ14A SMDJ17A SMDJ28A 36 图1 Cout 100µF 42.5 48 SMDJ47A SMDJ54A SMDJ54A 注：①外接电容使用过程应注意产品工作外界环境温度，低温情况下至少应将电解电容 容值提高到原参数的 1.5 倍（例如-25℃）。 2. EMC 解决方案——推荐电路 产品在进行 EMC 特性测量时，建议按照（图 2）推荐的测试电路进行，具体推荐电路参数如下表所示。 CY1 CY2 Vin C1 L1 C2 C3 C4 C5 C6 L2 + C7 C8 C9 +Vo Vin DC/DC + 0V GND GND LOAD CY 3 CY 4 图2 器件编号 器件参数 C1 150µF/100V 电解电容 C9 47µF/100V 电解电容 C2、C3、C4、C5、C6、C7、C8 2.2µF/100V 陶瓷电容 L1 2.0mH，推荐使用我司提供的共模电感 FL2D-A2-202(C) L2 1.5µH/15A 电感 CY1、CY2、CY3、CY4 1nF Y1 安规电容 3. Trim 的使用以及 Trim 电阻的计算 Vo’ Vo’ Trim 电阻的计算公式： R1 V r ef R2 RT R1 R3 Trim V r ef RT R3 R2 0V 0V Trim up Trim down up: R T = aR 2 R 2 -a -R 3 a= Vref R1 Vo’-Vref down : R T = aR 1 R 1 -a -R 3 a= Vo’-Vref R2 Vref Trim RT 为 Trim 电阻 a 为自定义参数，无实际含义 Vo’为实际需要的上调或下调电压 (±10% max） Trim 的使用电路(虚线框为产品内部) 2022.04.28-B/1 第 5 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 Vout(VDC) R1(KΩ) R2(KΩ) R3(KΩ) Vref(V) 5 3.036 3 10 2.5 12 11.00 2.87 15 2.5 15 14.03 2.8 15 2.5 24 24.872 2.87 15 2.5 36 38.73 2.85 15 2.5 42.5 46.789 2.913 15 2.5 48 53.017 2.913 15 2.5 注：当 Trim 功能下调使用时，如果 RT 电阻够选择过小或 Trim 和+Vo 引脚直接短接，使得下调后输出电压 Vo＜0.9Vo，可能会导 致产品不可恢复的损坏。 4. 反射纹波电流测试电路 示波器 Lin Cin + Vo DC DC 0V 电感电容推荐值：Lin(4.7µH) ，Cin(220µF, ESR < 1.0Ω at 100 KHz) 5. 产品不支持输出并联升功率使用 6. 产品测试过程需保证输入端的电流满足启动电流要求，确保产品供电不出现欠功率状况 7. 更多信息，请参考官网“应用与支持”www.mornsun.cn URF48xxQB-200WR3 外观尺寸、建议印刷版图 2022.04.28-B/1 第 6 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 URF48xxQB-200WFR3 外观尺寸、建议印刷版图 URF48xxQB-200WHR3 外观尺寸、建议印刷版图 2022.04.28-B/1 第 7 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 URF48xxQB-200WR3A5 外观尺寸、建议印刷版图 URF48xxQB-200WR3A6 外观尺寸、建议印刷版图 2022.04.28-B/1 第 8 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 URF48xxQB-200WHR3A5 外观尺寸、建议印刷版图 URF48xxQB-200WHR3A6 外观尺寸、建议印刷版图 2022.04.28-B/1 第 9 页 共 10 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 URF48_QB-200W(F/H)R3(A5/A6)系列 注： 1. 包装信息请参见《产品出货包装信息》，包装包编号：58010113(URF48xxQB-200WR3)，58200069(URF48xxQB-200WFR3)， 58220017(URF48xxQB-200WHR3)，58220031(URF48xxQB-200W(H)R3(A5/A6))； 2. 最大容性负载均在输入电压范围、满负载条件下测试； 3. 除特殊说明外，本手册所有指标都在 Ta=25℃，湿度
