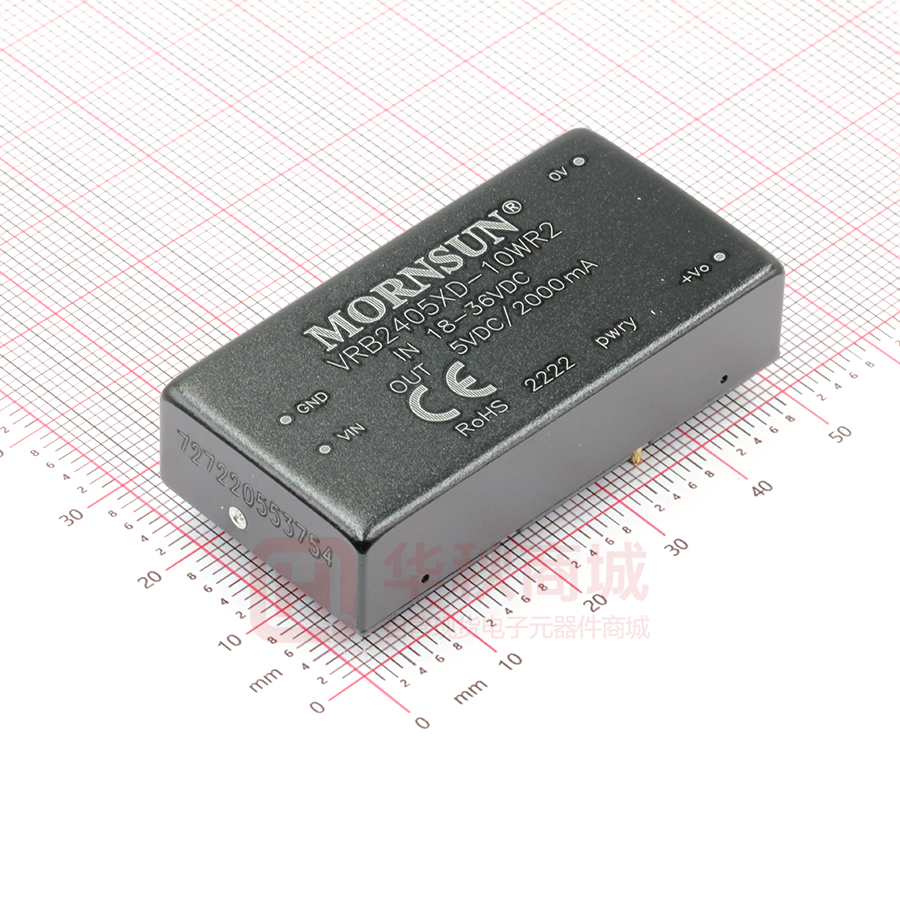

VRB2405XD-10WR2

DC/DC 模块电源 VRA_(X)D-10WR2 & VRB_(X)D-10WR2 系列 10W，宽电压输入，隔离稳压 DC/DC 模块电源 产品特点 专利保护 RoHS     宽输入电压范围（2:1） 效率高达 90% 隔离电压 1500VDC 输出过压保护、短路保护   工作温度：-40℃～+85℃ 金属六面屏蔽封装  A2S（接线式）和 A4S（导轨式）产品型号具有输入 防反接功能    裸机满足 CISPR22/EN55022 CLASS A 通过 EN60950 认证 国际标准引脚方式 VRA_(X)D-10WR2 & VRB_(X)D-10WR2 系列产品输出功率为 10W，2:1 超宽电压输入范围，效率高达 90%，1500VDC 的常规隔离电 压，允许工作温度--40℃~+85℃，输出过压保护，输出短路保护功能，裸机满足 CISPR22/EN55022 CLASS A，产品型号中包含 XD 表 示不带 Ctrl 引脚功能，只包含 D 表示带 Ctrl 引脚功能，A2S 和 A4S 封装拓展系列具有输入防反接保护，广泛应用于电池供电设备、 工控、电力、仪器仪表、通信等领域。 选型表 输入电压(VDC) 认证 -- ① 产品型号 输出 效率 ④ (%,Min./Typ. 最大容性负载 ) (µF) @满载 ③ 输出电压 输出电流(mA) (VDC) (Max./Min.) VRA1205(X)D-10WR2 ±5 ±1000/±50 80/82 680 VRA1212(X)D-10WR2 ±12 ±416/±21 84/86 220 VRA1215(X)D-10WR2 ±15 ±333/±16 85/87 100 VRA1224(X)D-10WR2 ±24 ±208/±10 85/87 47 3.3 2400/120 75/77 2200 5 2000/100 80/82 2200 VRB1203(X)D-10WR2 标称值 （范围值） 12 (9-18) ② 最大值 20 CE VRB1205(X)D-10WR2 -- VRB1209XD-10WR2 9 1111/55 83/85 470 CE VRB1212(X)D-10WR2 12 833/42 84/86 470 VRB1215(X)D-10WR2 15 667/33 85/87 220 VRB1224(X)D-10WR2 24 416/21 86/88 100 VRA2405(X)D-10WR2 ±5 ±1000/±50 81/83 680 VRA2412(X)D-10WR2 ±12 ±416/±21 84/86 330 VRA2415(X)D-10WR2 ±15 ±333/±16 86/88 220 VRA2424(X)D-10WR2 ±24 ±208/±10 85/87 100 VRB2403(X)D-10WR2 3.3 2400/120 75/77 2200 5 2000/100 82/84 2200 -- CE -CE -- VRB2405(X)D-10WR2 24 (18-36) 40 VRB2409XD-10WR2 9 1111/55 84/86 470 VRB2412(X)D-10WR2 12 833/42 86/88 680 CE VRB2415(X)D-10WR2 15 667/33 88/90 330 VRB2424(X)D-10WR2 24 416/21 85/87 100 -- VRA4805(X)D-10WR2 ±5 ±1000/±50 81/83 680 CE VRA4812(X)D-10WR2 ±12 ±416/±21 86/88 470 ±15 ±333/±16 87/89 220 ±24 ±208/±10 86/88 100 3.3 2400/120 76/78 2200 VRA4815(X)D-10WR2 -- VRA4824(X)D-10WR2 VRB4803(X)D-10WR2 48 (36-75) 80 2016.01.13-B/4 第 1 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 VRA_(X)D-10WR2 & VRB_(X)D-10WR2 系列 CE VRB4805(X)D-10WR2 VRB4812(X)D-10WR2 -- VRB4815(X)D-10WR2 CE VRB4824(X)D-10WR2 48 (36-75) 80 5 2000/100 80/82 2200 12 833/42 86/88 820 15 667/33 87/89 470 24 416/21 86/88 220 注： ①“X”表示该产品不带 Ctrl 引脚功能，产品型号后缀加“A2S”为接线式封装拓展，后缀加“A4S”为导轨式封装拓展，如：VRB2405XD-10WR2A2S 表示无 Ctrl 功能的接线式封 装，VRB2405D-10WR2A4S 表示带 Ctrl 功能的导轨式封装； ②输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； ③因有输入反接保护，所以 A2S(接线式)和 A4S(导轨式)产品型号的效率值比上述效率值低 2%； ④正负输出两路容性负载一样。 输入特性 项目 12VDC 输入 输入电流（满载/空载） 24VDC 输入 48VDC 输入 反射纹波电流 输入冲击电压(1sec. max.) 启动电压 Min. Typ. 3.3V 输出 -- 857/25 880/42 其他 -- 980/25 1042/42 3.3V 输出 -- 428/12 440/21 其他 -- 481/12 515/21 3.3V 输出 -- 211/6 217/11 其他 工作条件 -- 242/6 261/11 12VDC 输入 -- 20 -- 24VDC 输入 -- 20 -- 48VDC 输入 -- 20 -- 12VDC 输入 -0.7 -- 25 24VDC 输入 -0.7 -- 50 48VDC 输入 -0.7 -- 100 12VDC 输入 -- -- 9 24VDC 输入 -- -- 18 48VDC 输入 -- -- 单位 mA VDC 36 Pi 型滤波 输入滤波类型 Ctrl 引脚功能* Max. 模块开启 Ctrl 悬空或接 TTL 高电平(3.5-12VDC) 模块关断 Ctrl 接 GND 或低电平(0-1.2VDC) -- 关断时输入电流 1 热插拔 3 mA 单位 不支持 注：*遥控脚(Ctrl)控制引脚的电压是相对于输入引脚 GND。 输出特性 项目 输出电压精度 输出电压平衡度 Min. Typ. Max. 主路 -- ±1 ±2 辅路 -- ±1 ±2 工作条件 -- ±0.5 ±1.5 主边 -- ±0.2 ±0.5 副边 双路输出，平衡负载 % 线性调节率 满载,输入电压从低电压到高电压 -- ±0.5 ±1 负载调节率 从 5%到 100%的负载 -- ±0.5 ±1 交叉调节率 双路输出，主路 50%带载，辅路 10%到 100%带载 -- -- ±5 -- 300 500 µs -- ±3 ±5 % 瞬态恢复时间 瞬态响应偏差 25%负载阶跃变化 温度漂移系数 满载 -- -- ±0.03 %/℃ 纹波&噪声* 20MHz 带宽 -- 40 80 mVp-p 110 120 140 %Vo 过压保护 短路保护 输入电压范围 可持续短路 注：*纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC 模块电源应用指南》。 2016.01.13-B/4 第 2 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 VRA_(X)D-10WR2 & VRB_(X)D-10WR2 系列 通用特性 项目 工作条件 Min. 隔离电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 绝缘电阻 输入-输出，绝缘电压 500VDC 隔离电容 输入-输出，100KHz/0.1V 工作温度 见图 1 存储温度 Max. 单位 -- -- VDC 1000 -- -- MΩ -- 1000 -- pF -40 -- +85 -55 -- +125 -- +300 -- 95 引脚耐焊接温度 焊点距离外壳 1.5mm,10 秒 -- 存储湿度 无凝结 5 Typ. ℃ %RH 10-55Hz, 10G, 30 Min. along X, Y and Z 振动 开关频率 PWM 模式 平均无故障时间(MTBF) MIL-HDBK-217F@25℃ -- 350 -- KHz 1000 -- -- K hours 物理特性 外壳材料 铝合金 大小尺寸 重量 卧式封装 50.80*25.40*11.80 mm A2S 接线式封装 76.00*31.50*21.20 mm A4S 导轨式封装 76.00*31.50*25.80 mm 卧式封装/ A2S 接线式封装/ A4S 导轨式封装 22g/44g/64g(Typ.) 冷却方式 自然空冷 EMC 特性 EMI EMS 传导骚扰 CISPR22/EN55022 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 辐射骚扰 CISPR22/EN55022 CLASS A（裸机）/ CLASS B（推荐电路见图 3-②） 静电放电 IEC/EN61000-4-2 Contact ±4KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A 脉冲群抗扰度 IEC/EN61000-4-4 ±2KV（推荐电路见图 3-①） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 ±2KV（推荐电路见图 3-①） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-29 0-70% perf. Criteria B 产品特性曲线 输出功率百分比（%） 温度降额曲线图 120 VRB1205(X)D -10WR2 100 其他型号 80 60 安全工作区 40 20 0 -40 0 40 65 7185 工作温度(℃) 120 图1 2016.01.13-B/4 第 3 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 VRA_(X)D-10WR2 & VRB_(X)D-10WR2 系列 设计参考 1. 应用电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 2）推荐的测试电路进行测试。 若要求进一步减少输入输出纹波，可将输入输出外接电容 Cin、Cout 加大或选用串联等效阻抗值小的电容，但容值不能大于该产品的最大容性负载。 正负双路 Vin DC Ci n DC GND +Vo Cout 0V Cout Vin Cin 12V 100µF 24V/48V 10µF ~47µF -Vo 单路 Vin +Vo Ci n DC DC Cout 10µF Cout 0V GND 图2 2. EMC 解决方案——推荐电路 V in LDM1 FUSE MOV 参数说明： CY1 Vin C0 + DC/DC C1 GND ① +Vo GND ② CY2 型号 C2 LOAD -Vo (0V) Vin: 12V FUSE 注：图 3 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择。 Vin: 48V MOV 14D330K 20D470K 14D101K C0 680µF/25V 330µF/50V 330µF/100V C1 1µF/50V 1µF/100V 参考图 2 中 Cout 参数 C2 图 3 Vin: 24V 依照客户实际输入电流选择 LDM1 4.7µH CY1 1nF/2KV CY2 1nF/2KV 3. 产品不支持输出并联升功率使用 4. 更多信息，请参考官网“应用与支持”EMC 滤波器选型表 www.mornsun.cn 2016.01.13-B/4 第 4 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 VRA_(X)D-10WR2 & VRB_(X)D-10WR2 系列 外观尺寸、建议印刷版图 VRA_(X)D-10WR2A2S& VRB_(X)D-10WR2A2S 接线式封装 2016.01.13-B/4 第 5 页 共 6 页 该版权及产品最终解释权归广州金升阳科技有限公司所有 DC/DC 模块电源 VRA_(X)D-10WR2 & VRB_(X)D-10WR2 系列 VRA_(X)D-10WR2A4S& VRB_(X)D-10WR2A4S 导轨式封装 注： ，卧式封装包装包编号：58200035， A2S/A4S 包装包编号：58220022； 1. 包装信息请参见《产品出货包装信息》 2. 建议在 5%以上负载使用，如果低于 5%负载，则产品的纹波指标可能超出规格，但是不影响产品的可靠性； 3. 建议双路输出模块负载不平衡度：≤±5%，如果超出±5%，不能保证产品性能均符合本手册中之所有性能指标，具体情况可直接与我司技术人员联系； 4. 最大容性负载均在输入电压范围、满负载条件下测试； 5. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
