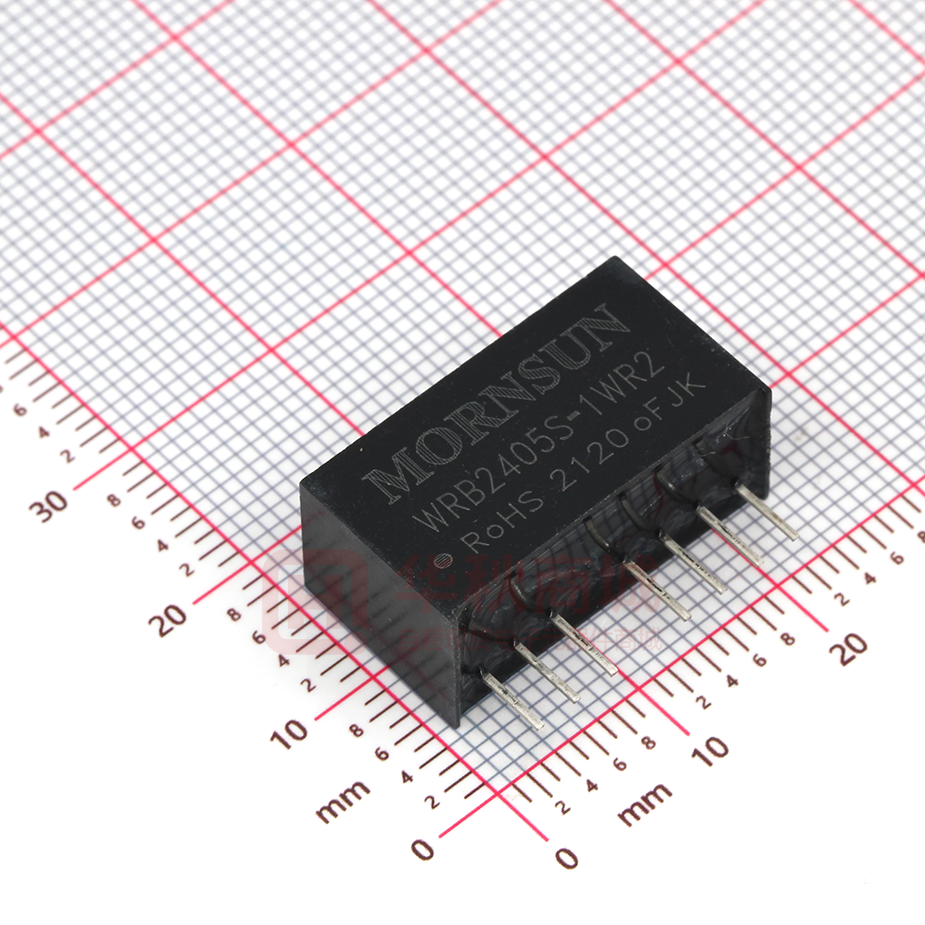

WRB2405S-1WR2

WRA_S-1WR2 & WRB_S-1WR2 系列 1W，宽电压输入，隔离稳压正负双路/单路输出 DC-DC 模块电源 产品特点 ● 小型 SIP 封装 ● 宽输入电压范围：2:1 ● 工作温度范围：-40℃～+85℃ ● 隔离电压 1500VDC ● 短路保护（自恢复） ● 输出可关断 应用范围 专利保护 RoHS WRA_S-1WR2 & WRB_S-1WR2 系列产品是专门针对布板 空间狭小，且输入电压变化范围大、输入输出必须隔离的电源电路 应用场合而设计。此专业设计、制造的 DC-DC 模块电源，可为您 减少设计的失效点，节省开发微功率电源的人力、物力、时间成本， 还能更好的保证产品品质稳定性，以保障终端产品的使用安全可靠 性。该产品适用于： 1)输入电源的电压变化范围≤2:1； 2)输入输出之间要求隔离（隔离电压≤1.5KVDC）； 3)输出电压稳定度和输出纹波噪声要求较高。 如工控系统电源、通讯系统电源等电路中。 2 R W 1 S 5 0 4 2 B R W 产品选型 额定功率 封装形式 输出电压 输入电压 产品系列 产品型号一览表 产品型号 输入电压(VDC) 标称值 ① 最大 (范围值) 输出 电压 (VDC) 输出电流 (mA) 输入电流(mA)(Typ.) Max. Min. @满载 @空载 反射纹波 电流 (mA,Typ.) 最大容性 ② 负载 (µF) 效率 (%, Typ.) @满载 WRA0505S-1WR2 ±5 ±100 ±5 274 1000 73 WRA0512S-1WR2 ±12 ±42 ±2 263 470 76 WRA0515S-1WR2 ±15 ±33 ±2 267 330 75 WRB0505S-1WR2 5 (4.5-9) 11 25 30 5 200 10 278 2200 72 WRB0512S-1WR2 12 83 4 263 1000 76 WRB0515S-1WR2 15 67 3 267 680 75 WRA1205S-1WR2 ±5 ±100 ±5 107 1000 78 WRA1212S-1WR2 ±12 ±42 ±2 103 470 81 WRA1215S-1WR2 ±15 ±33 ±2 104 330 80 WRB1203S-1WR2 3.3 303 15 112 2700 75 5 200 10 108 2200 77 WRB1209S-1WR2 9 111 6 106 1800 79 WRB1212S-1WR2 12 83 4 104 1000 80 WRB1215S-1WR2 15 67 3 104 680 80 WRA2405S-1WR2 ±5 ±100 ±5 52 1000 80 WRA2412S-1WR2 ±12 ±42 ±2 52 470 80 WRA2415S-1WR2 ±15 ±33 ±2 52 330 80 WRB2403S-1WR2 3.3 303 15 56 2700 75 WRB1205S-1WR2 WRB2405S-1WR2 12 (9-18) 24 (18-36) 20 40 12 6 40 55 5 200 10 54 2200 77 WRB2412S-1WR2 12 83 4 51 1000 81 WRB2415S-1WR2 15 67 3 53 680 79 WRB2424S-1WR2 24 42 2 54 470 77 WRA4805S-1WR2 ±5 ±100 ±5 27 1000 76 ±12 ±42 ±2 26 470 80 ±15 ±33 ±2 26 330 80 WRB4803S-1WR2 3.3 303 15 28 2700 75 WRB4805S-1WR2 5 200 10 27 2200 76 WRA4812S-1WR2 WRA4815S-1WR2 48 (36-75) 80 该版权及产品最终解释权归广州金升阳科技有限公司所有 WRA_S-1WR2 & WRB_S-1WR2 4 70 2013.07.25-A/3 第 1 页 共 7 页 WRB4812S-1WR2 WRB4815S-1WR2 48 (36-75) 80 12 83 4 26 15 67 3 26 4 70 1000 81 680 80 注：①.输入电压不能超过此值，否则可能会造成永久性不可恢复的损坏； ②.正负输出两路容性负载一样。 输入特性 项目 Min. 工作条件 输入冲击电压(1sec. max.) 启动电压 Typ. Max. 5V 输入 -0.7 -- 12 12V 输入 -0.7 -- 25 24V 输入 -0.7 -- 50 48V 输入 -0.7 -- 100 5V 输入 3.5 4 4.5 12V 输入 4.5 8 9 24V 输入 11 16 18 48V 输入 24 33 36 输入滤波器 单位 电容滤波 Ctrl 端悬空或高阻 模块开启 Ctrl* 接高电平（相对于输入地），使流入 Ctrl 端的电流为 5-10mA 模块关断 注: *Ctrl 功能说明请参考本手册中之“设计与应用参考”部分。 输出特性 项目 工作条件 输出电压精度 5%到 100%负载 Min. Typ. Max. -- ±1 ±3 空载输出电压精度 输入电压范围 -- ±1.5 ±5 输出电压平衡度 双路输出，平衡负载 -- ±0.3 ±0.5 线性电压调节率 满载，输入电压从低电压到高电压 -- ±0.2 ±0.5 负载调节率 从 5%到 100%的负载 -- ±0.4 ±0.75 -- 0.5 2 瞬态恢复时间 25%负载阶跃变化 瞬态响应偏差 温度漂移系数 满载 纹波* 20MHz 带宽 噪声* 单位 % ms -- ±2.5 ±5 % -- ±0.02 ±0.03 %/°C -- 30 50 -- 55 75 输出短路保护 mVp-p 可持续，自恢复 注: *纹波和噪声的测试方法采用平行线测试法，具体操作方法参见《DC-DC 产品应用指南》 。 一般特性 项目 工作条件 Min. Typ. Max. 单位 绝缘电压 输入-输出，测试时间 1 分钟，漏电流小于 1mA 1500 -- -- VDC 绝缘电阻 输入-输出，绝缘电压 500VDC 1000 -- -- MΩ 隔离电容 输入-输出，100KHz/0.1V -- 120 -- pF 开关频率 （PFM 工作模式） 100%负载，标称输入电压 -- 200 -- KHz 平均无故障时间 MIL-HDBK-217F@25℃ -- -- K hours 1000 外壳材料 黑色阻燃耐热塑料（UL94-V0） 重量 -- 4.9 -- Min. Typ. Max. 单位 -- -- 95 % g 环境特性 项目 工作条件 存储湿度 无凝结 工作温度 温度≥85℃降额使用（见图 5） 存储温度 -40 -- 85 -55 -- 125 -- 工作时外壳温升 Ta=25°C -- 25 引脚耐焊接温度 焊点距离外壳 1.5mm，10 秒 -- -- 冷却方式 °C 300 自然空冷 EMC 特性 EMI 传导骚扰 CISPR22/EN55022 CLASS B（推荐电路见图 1-②或图 3） 辐射骚扰 CISPR22/EN55022 CLASS B（推荐电路见图 1-②或图 3） 该版权及产品最终解释权归广州金升阳科技有限公司所有 WRA_S-1WR2 & WRB_S-1WR2 2013.07.25-A/3 第 2 页 共 7 页 静电放电 IEC/EN61000-4-2 Contact ±4KV perf. Criteria B 辐射抗扰度 IEC/EN61000-4-3 10V/m perf. Criteria A IEC/EN61000-4-4 ±2KV（推荐电路见图 1-①） perf. Criteria B 脉冲群抗扰度 EMS IEC/EN61000-4-4 ±4KV（推荐电路见图 3） perf. Criteria B 浪涌抗扰度 IEC/EN61000-4-5 ±2KV（推荐电路图 1-①或图 3） perf. Criteria B 传导骚扰抗扰度 IEC/EN61000-4-6 3 Vr.m.s perf. Criteria A 电压暂降、跌落和短时中断抗扰度 IEC/EN61000-4-29 0%-70% perf. Criteria B EMC 解决方案——推荐电路 FU SE L D M1 L D M2 Vi n Vi n + MO V GND TVS C0 C trl C1 D1 +Vo R EUT C trl C2 L O AD Cd G ND ① ② CY ③ -Vo (0 V) 图 1 参数说明： 型号 Vin:5V Vin:12V FUSE Vin:24V Vin:48V 慢熔断保险丝，根据客户实际输入电流选择 MOV -- -- 14D560K 14D101K LDM1 -- -- 56μH 56μH TVS SMCJ13A SMCJ28A SMCJ48A SMCJ90A C0 680μF/16V 680μF/25V 330μF/50V 330μF/100V C1 4.7μF/50V 4.7μF/100V LDM2 12μH C2 4.7μF/50V 4.7μF/100V CY 1nF/2KV D1 RB160M-60/1A 根据公式： R Cd R= VC - VD - 1.0 - 300 IC 47nF/100V 注：1.图 1 中第①部分用于 EMS 测试；第②部分用于 EMI 滤波，可依据需求选择； 2.VC 为 Ctrl 端相对于输入地 GND 的电压，VD 为 D1 的正向导通压降，IC 为流入 Ctrl 端的电流，一般取 5-10mA，Ctrl 端外围电路如图 1-③； 3.若图中元器件无附其参数说明，则此型号外围中不需要这个元器件。 EMC 解决方案——推荐电路 PCB 布板图 正负双路 单路 图2 注：输入输出地之间(CY)焊盘最小距离要保证≥2mm。 该版权及产品最终解释权归广州金升阳科技有限公司所有 WRA_S-1WR2 & WRB_S-1WR2 2013.07.25-A/3 第 3 页 共 7 页 EMC 解决方案——模块推荐电路 FUSE +Vin +Vin FS-A0 1 D +Vo +Vo Vin +Vin D1 Ctrl FT-A/BX1 D +Vo R EU T Load Ctrl Cd -Vin -Vin -Vo -Vin -Vo -Vo (0V) GND FS-A01D、FT-A/BX1D 为我司脉冲群抑制器，具体型号请参照选型手册 图 3 EMC 解决方案——模块推荐电路 PCB 布板图 正负双路 单路 图4 EMI 测试效果图（推荐电路见图 1-②） WRA2405S-1WR2 传导骚扰 Class B 测试效果图（正线） WRA2405S-1WR2 传导骚扰 Class B 测试效果图（负线） WRB2405S-1WR2 传导骚扰 Class B 测试效果图（正线） WRB2405S-1WR2 传导骚扰 Class B 测试效果图（负线） 产品特性曲线 温度降额曲线图 输出功率百分比（%） 120 100 80 60 安全工作区 40 20 0 -40 0 40 85 105 120 工作温度(℃) 图5 该版权及产品最终解释权归广州金升阳科技有限公司所有 WRA_S-1WR2 & WRB_S-1WR2 2013.07.25-A/3 第 4 页 共 7 页 效率VS输出负载曲线图 （标称输入电压） 100 95 90 85 80 75 70 65 60 55 50 效率( % ) 效率( % ) 效率VS输入电压曲线图 （满载） WRA2405S-1WR2 18 21 24 27 30 33 10 36 20 30 效率VS输入电压曲线图 （满载） WRB2405S-1WR2 效率(%) 效率(%) 90 85 55 50 18 21 24 27 30 33 36 60 70 80 90 100 效率VS输出负载曲线图 （标称输入电压） 100 95 65 60 40 50 输出电流百分比( % ) 输入电压( V) 80 75 70 WRA2405S-1WR2 100 90 80 70 60 50 40 30 20 10 0 WRB2405S-1WR2 100 90 80 70 60 50 40 30 20 10 0 10 20 输入电压(V) 30 40 50 60 70 80 90 100 输出电流百分比(% ) 外观尺寸、建议印刷版图及包装信息 该版权及产品最终解释权归广州金升阳科技有限公司所有 WRA_S-1WR2 & WRB_S-1WR2 2013.07.25-A/3 第 5 页 共 7 页 测试方法 输入反射纹波电流： 输入反射纹波电流测量需要在前端接入电感和电容元件来匹配源端阻抗，如下图： 示波器 Lin 电流 探头 Cin Lin(4.7µH) DC DC Load Cin(220µF, ESR < 1.0Ω at 100 KHz) 设计与应用参考 ① 输出负载要求 为了确保该模块能够高效可靠地工作，使用时，其输出最小负载不能小于额定负载的 5%，否则输出纹波可能会迅速增大。若您所需功率确实较小， 请在输出端并联一个电阻，建议阻值相当于 5%额定功率，或选用我司更小功率级别的产品。 ② 推荐电路 所有该系列的 DC/DC 转换器在出厂前，都是按照（图 6）推荐的测试电路进行测试的。 若要求进一步减小输入输出纹波，可将输入输出外接电容 Cin1、Cin2、Cs 和 Cout 适当加大或选用串联等效阻抗值小的电容器。但应选用合适的 滤波电容值，若电容太大，很可能会造成启动问题。对于每一路输出，在确保安全可靠工作的条件下，其滤波电容的最大容值须小于最大容性负载。 一般： Cin1: 5V&12V 100μF 24V&48V 10μF Cin2: 5V&12V 47μF 24V&48V 1μF Lin: 4.7μH~12μH Cs: 10μF~22μF Cout: 100μF(Typ.) Lout: 2.2μH~10μH Cd: 47nF/100V 单路 Vin Lin 2 正负双路 6 +Vo Lin 2 Vin 6 8 GND Cd Vc 1 D1 Ic R 3 7 Cout 7 0V Vc 图 6 Lout 1 GND Cd +Vo Cout Cin1 Cin2 Cin1 Cin2 Cs Lout D1 Ic R 3 8 0V Cout -Vo ③ Ctrl 端 悬空或高阻时，模块正常输出；接高电平（相对于输入地）时，模块关断；注意流入该引脚的电流在 5－10mA 为宜，电流超过其最大值（一般为 20mA）会造成模块的永久性损坏。其中 R 值可按: R= VC - VD - 1.0 - 300 IC 计算得到，详细参数参考“EMC 解决方案——推荐电路”部分。 ④ 输入电流 输入电流(A) 当使用不稳定的电源供电时，请确保电源的输出电压波动范围和纹波电压并无超出模块本身的指标。输入电源的输出电流必须足够应付该 DC/DC 模块的瞬时启动平均电流 Iave（见图 7） 。 一般: Vin=5V 系列 Iave =450mA Vin=12V 系列 Iave =220mA Vin=24V 系列 Iave =110mA Vin=48V 系列 Iave =55mA Iave 输 入 电 压 范 围 输 入 电 压 (V) 图7 ⑤产品不支持输出并联升功率或热插拔使用 该版权及产品最终解释权归广州金升阳科技有限公司所有 WRA_S-1WR2 & WRB_S-1WR2 2013.07.25-A/3 第 6 页 共 7 页 注： 1. 最小负载不要小于 5％，否则输出纹波可能会迅速增大，若产品工作于最小要求负载以下，不能保证产品性能均符合本手册中之所 有性能指标，但产品的可靠性不会受到影响； 2. 建议双路输出模块负载不平衡度：≤±5%，如果超出±5%，不能保证产品性能均符合本手册中之所有性能指标，具体情况可直接与我 司技术人员联系； 3. 最大容性负载均在输入电压范围、满负载条件下测试； 4. 本文数据除特殊说明外，都是在 Ta=25℃，湿度
