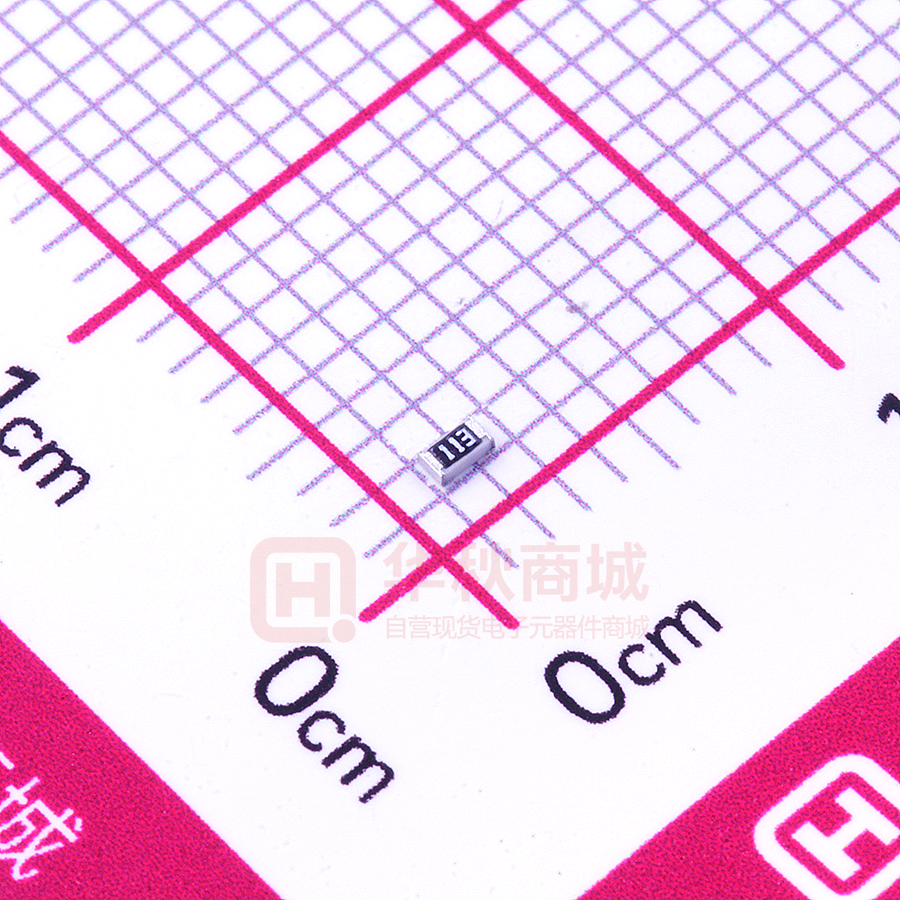

ERJ3GEYJ113V

片式电阻器 片式电阻器 ERJ型 ERJ XG, 1G, 2G, 3G, 6G, 8G, 14, 12, 12Z, 1T 系列 特 ● ● ● ● ● ● ● 点 小巧轻盈 基于合金厚膜和三层电极构造的高可靠性 采用适合自动贴片机的带状包装 焊接方式……应对回流焊及浸流焊 依据标准……IEC 60115-8, JIS C 5201-8, EIAJ RC-2134B 已取得AEC-Q200认证 (除了ERJXG) 已应对 RoHS 指令 ■ 包装方法，焊盘图案设计，推荐焊接条件，安全注意事项请参考（共通情报） 型号命名方式 ● ERJXGN, 1GN, 2GE, 3GE, 6GE, 8GE, 14, 12, 12Z, 1T系列，±5 %精度 1 2 3 4 5 6 7 8 9 10 11 12 E R J 3 G E Y J 1 0 2 V 产品编号 片式电阻器 形状・额定功率 加工・特殊 编号 形状 额定功率 编号 加工 XGN 0402 0.031 W 表面标示 Y 1GN 0603 0.05 W ✽空白 无标示 2GE 1005 0.1 W 3GE 1608 0.1 W 6GE 2012 0.125 W 8GE 3216 0.25 W 14 3225 0.5 W 12 4532 0.75 W 12Z 5025 0.75 W 1T 6432 1W ✽ 无该编号时，后续编号顺应前提 （仅适用于 XGN, 1GN, 2GE） 编号 J 0 电阻值容差 电阻值容差 ±5 % 跳线 电阻值 用3位数字表示。最 初的2位数字表示有 效数字，最后的1位 数字表示有效数字后 应加0的个数。小数 点所在位置使用英语 大写字母R代替。 （例） 222: 2.2k Ω 4R7: 4.7 Ω 跳线用R00表示。 编号 Y 包装方法 加工包装 冲压载带包装 W8P2, 20,000 pcs. 型号 ERJXGN U 模压载带包装 W4P1, 40,000 pcs. C 冲压载带包装 2 mm间距，15,000 pcs. X 冲压载带包装 2 mm间距，10,000 pcs. Y 冲压载带包装 2 mm间距，20,000 pcs. V 冲压载带包装 4 mm间距，5,000 pcs. ERJ3GE ERJ6GE ERJ8GE 模压载带包装 4 mm间距，5,000 pcs. ERJ14 ERJ12 ERJ12Z 模压载带包装 4 mm间距，4,000 pcs. ERJ1T U ERJ1GN ERJ2GE 本公司在更改设计，规格时可能不予事先通知，敬请谅解。请务必在购买及使用本公司产品前向本公司索要相关技术规格书。如对产品的安全性有疑义时，请速与本公司联系。 04 Aug. 2018 片式电阻器 结 构 图 外观尺寸 L a W 保护膜 t 内部电极 b 氧化铝电路板 尺寸 (mm) L W a b t 质量 (g/1000 pcs.) ERJXG 0.40±0.02 0.20±0.02 0.10±0.03 0.10±0.03 0.13±0.02 0.04 ERJ1G 0.60 ±0.03 ±0.03 ±0.05 ±0.05 ERJ2G 型号 中间电极 外部电极 厚膜电阻体 规 0.30 0.10 0.15 0.23±0.03 0.15 1.00±0.05 0.50±0.05 0.20±0.10 0.25±0.05 0.35±0.05 0.8 ERJ3G 1.60±0.15 0.80+0.15 –0.05 0.30±0.20 0.30±0.15 0.45±0.10 2 ERJ6G 2.00±0.20 1.25±0.10 0.40±0.20 0.40±0.20 0.60±0.10 4 ERJ8G 1.60+0.05 3.20+0.05 –0.20 –0.15 0.50±0.20 0.50±0.20 0.60±0.10 10 ERJ14 3.20±0.20 2.50±0.20 0.50±0.20 0.50±0.20 0.60±0.10 16 ERJ12 4.50±0.20 3.20±0.20 0.50±0.20 0.50±0.20 0.60±0.10 27 ERJ12Z 5.00±0.20 2.50±0.20 0.60±0.20 0.60±0.20 0.60±0.10 27 ERJ1T 6.40±0.20 3.20±0.20 0.65±0.20 0.60±0.20 0.60±0.10 45 格 【电阻】 型　号 （形状） 额定功率 (3) （70°C） (W) 元件最高 电压 (1) (V) ERJXG (0402) 0.031 15 30 ±5 1 ~ 1M ERJ1G (0603) 0.05 25 50 ±5 ERJ2G (1005) 0.1 50 100 ±5 ERJ3G (1608) 0.1 75 150 ERJ6G (2012) 0.125 150 200 ERJ8G (3216) 0.25 200 400 ±5 ERJ14 (3225) 0.5 200 400 ±5 ERJ12 (4532) 0.75 200 500 ±5 ERJ12Z (5025) 0.75 200 500 ERJ1T 1 200 500 (6432) 类别 温度范围 (°C) AEC-Q200 Grade –55~+125 – 1 ~ 10M (E24) –55~+125 Grade 1 1 ~ 10M (E24) –55~+155 Grade 0 ±5
