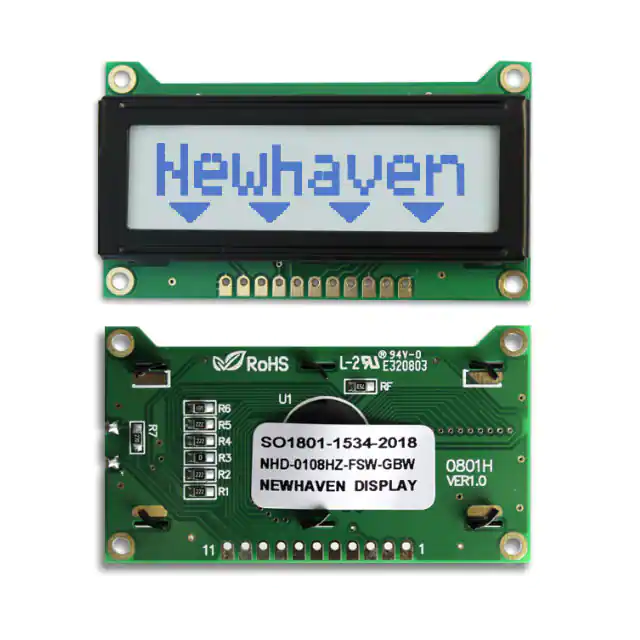

NHD-0108HZ-FSW-GBW

      NHD‐0108HZ‐FSW‐GBW  Character Liquid Crystal Display Module    NHD‐  0108‐  HZ‐  F‐  SW‐  G‐  B‐  W‐                                                Newhaven Display  1 line x 8 characters  Model  Transflective    Side White LED Backlight  STN‐ Gray  6:00 view  Wide Temperature (‐20°C~+70°C)  RoHS Compliant                                          Newhaven Display International, Inc.  2511 Technology Drive, Suite 101  Elgin IL, 60124  Ph: 847‐844‐8795  Fax: 847‐844‐8796  www.newhavendisplay.com  nhsales@newhavendisplay.com  nhtech@newhavendisplay.com                [1]          Document Revision History  Revision  0  1  2  3  4  5  6          Date  5/10/2007  10/2/2009  10/16/2009  10/19/2009  11/25/2009  12/22/2009  6/17/2010  Description  Initial Release  User Guide Reformat   Block Diagram Revision  Mechanical Drawing Revision  Block Diagram Revision  Optical revised  Mechanical Drawing Correction ‐>11pin holes  Updated backlight supply voltage from 3.3V to 3.0V  Changed by  ‐  BE  BE  BE  BE  BE  MC  Functions and Features  • • • • •                                   1 line x 8 characters  Built‐in controller (SPLC780D or equivalent)  3.3V power supply   1/16 duty, 1/5 bias  RoHS compliant                [2]    Mechanical Drawing 1.1 PIN ASSIGNMENT 1 2 3 4 5 6 7 8 9 10 11 VSS VDD RS R/W E DB4 DB5 DB6 DB7 LED A LED K A A ! DOTS DETAIL SCALE=2.0:1 NHD-0108HZ-FSW-GBW Newhaven Display     Pin Description and Wiring Diagram  Pin No.  Symbol  1  2  3  4  5  6‐9  10  11  VSS  VDD  RS  R/W  E  DB4‐DB7  LED+  LED‐  External  Connection  Power Supply   Power Supply  MPU  MPU  MPU  MPU  Power Supply  Power Supply  Function Description Ground Supply Voltage for logic (+3.3V) Register select signal. RS=0: Command, RS=1: Data  Read/Write select signal, R/W=1: Read R/W: =0: Write   Operation enable signal. Falling edge triggered.  Four high order bi‐directional three‐state data bus lines.   Power supply for LED Backlight (+3.0V) Ground for Backlight   Recommended LCD connector: 2.54mm pitch pins   Backlight connector:  ‐‐‐          Mates with:   ‐‐‐            [4]      Electrical Characteristics  Item  Operating Temperature Range  Storage Temperature Range  Supply Voltage  Supply Current  Supply for LCD (contrast)  “H” Level input  “L” Level input  “H” Level output  “L” Level output    Backlight Supply Voltage  Backlight Supply Current   Symbol  Top  Tst  VDD  IDD  VDD‐V0  Vih  Vil  Voh  Vol    Vled  Iled  Condition Absolute Max Absolute Max Ta=25°C, VDD=3.3V Ta=25°C  Min. ‐20 ‐30 3.1 ‐ ‐ 2.2 0 2.4 ‐ ‐ ‐ Typ. ‐ ‐ 3.3 1.0 3.0 ‐ ‐ ‐ ‐ 3.0 15 Max.  +70  +80  3.5  1.5  ‐  VDD  0.6  ‐  0.4    ‐  ‐  Unit ⁰C ⁰C V mA V V V V V V mA ‐ Vled=3.0V     Optical Characteristics  Item  Viewing Angle ‐ Vertical (top)  Viewing Angle – Vertical (bottom)  Viewing Angle – Horizontal (left)  Viewing Angle – Horizontal (right)  Contrast Ratio  Response Time (rise)  Response Time (fall)  Symbol  AV  AV  AH  AH  Cr  Tr  Tf  Condition Cr ≥ 2 Cr ≥ 2 Cr ≥ 2  Cr ≥ 2 ‐ ‐ Min. ‐ ‐ ‐ ‐ ‐ ‐ ‐ Typ. 25 70 30 30 2 120 120 Max.  ‐  ‐  ‐  ‐  ‐  150  150  Unit ⁰  ⁰  ⁰   ⁰  ‐  ms ms           Controller Information  Built‐in SPLC780D. Download specification at http://www.newhavendisplay.com/app_notes/SPLC780D.pdf                                     [5]            Table of Commands        Display Position  DDRAM address    Segment    1  00H  1  2 01H 3 02H 2 [6]  4 03H 3 5 04H 6  05H  4  7 06H 8 07H DDRAM address  40H‐A1        Timing Characteristics    40H‐A2 40H‐A3 40H‐A4                              [7]                                          [8]      Built‐in Font Table        [9]              Example Initialization Program  4-bit Initialization: /**********************************************************/ void command(char i) { P1 = i; //put data on output Port D_I =0; //D/I=LOW : send instruction R_W =0; //R/W=LOW : Write Nybble(); //Send lower 4 bits i = i  50⁰C,30min = 1 cycle  10 cycles  10‐55Hz , 15mm amplitude.  60 sec in each of 3 directions  X,Y,Z  For 15 minutes  VS=800V, RS=1.5kΩ, CS=100pF   One time    3    Note 1: No condensation to be observed.  Note 2: Conducted after 4 hours of storage at 25⁰C, 0%RH.  Note 3: Test performed on product itself, not inside a container.      Precautions for using LCDs/LCMs  See Precautions at www.newhavendisplay.com/specs/precautions.pdf    Warranty Information and Terms & Conditions  http://www.newhavendisplay.com/index.php?main_page=terms      [11]
