NTE2701

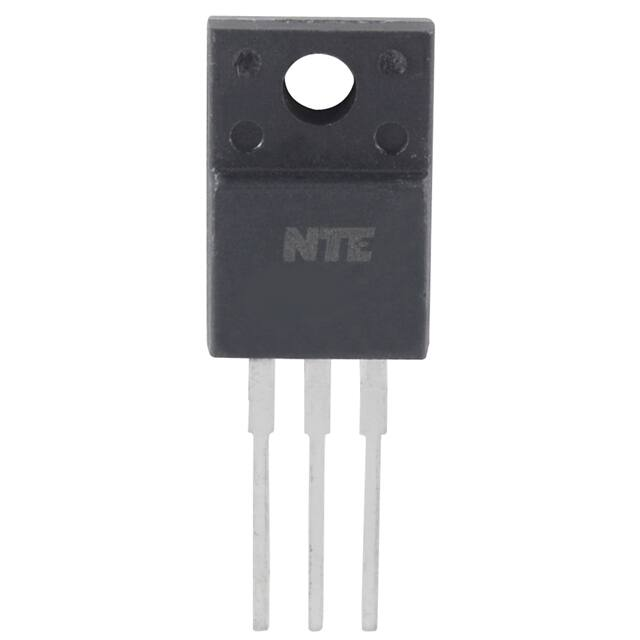

NTE2701 Silicon PNP Transistor Driver for DC−DC Converter (Compl to NTE2699) TO−220 Full Pack Type Package Features: D Collector−Emitter Sustaining Voltage: VCE(sus) = 60V Min D High DC Current Gain: hFE 150 (Min) @ VCE = 2V, IC = 3A D Low saturation Voltage: VCE(sat) = 300mV (Max) @ IC = 8A, IB = 400mA Applications: D Driver for DC/DC Converter D Actuator Driver Absolute Maximum Ratings: (TA = +25C unless otherwise specified) Collector−Base Voltage, VCBO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100V Collector−Emitter Voltage, VCEO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60V Emitter−Base Voltage, VEBO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7V Collector Current, IC Continuous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15A Pulse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30A Continuous Base Current, IB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7.5A Total Power Dissipation, PT TC = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30W TA = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.0W Operating Junction Temperature, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +150C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −55 to +150C Electrical Characteristics: (TC = +25C unless otherwise specified) Parameter Collector−Emitter Sustaining Voltage Collector−Emitter Saturation Voltage Base−Emitter Saturation Voltage Symbol Test Conditions Min Typ Max Unit 60 − − V IC = 8A, IB = 400mA − − 0.3 V IC = 12A, IB = 600mA − − 0.5 V IC = 8A, IB = 400mA − − 1.2 V IC = 12A, IB = 600mA − − 1.5 V VCEO(sus) IC = 50mA, IB = 0 VCE(sat) VBE(sat) Collector Cut−Off Current ICBO VCB = 60V, IE = 0 − − 10 mA Emitter Cut−Off Current IEBO VEB = 5V, IC = 0 − − 10 mA DC Current Gain hFE IC = 3A, VCE = 2V 150 − 300 .177 (4.5) .394 (10.0) Min .108 (2.75) .169 (4.3) .256 (6.5) Isol .590 (15.0) B C E .150 (3.8) .532 (13.5) Min .100 (2.54) .090 (2.3)
