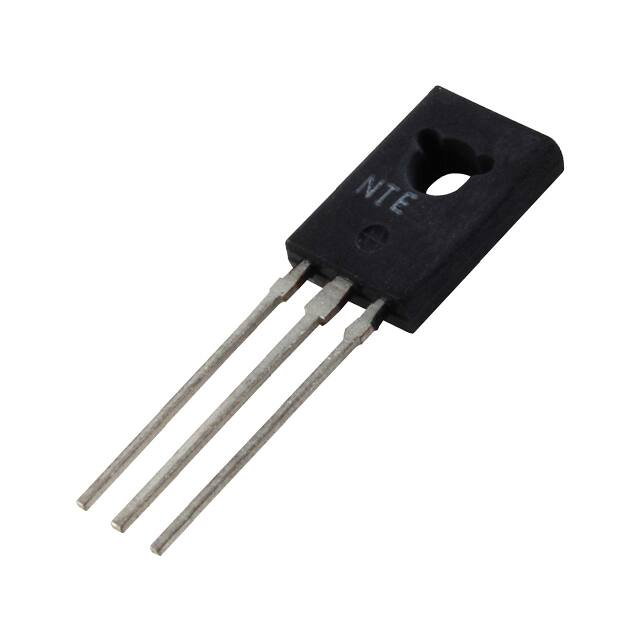

NTE374

NTE373 (NPN) & NTE374 (PNP) Silicon Complementary Transistors Audio Amplifier, Driver Absolute Maximum Ratings: (TA = +25°C unless otherwise specified) Collector−Base Voltage, VCBO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180V Collector−Emitter Voltage, VCEO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160V Emitter−Base Voltage, VEBO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5V Collector Current, IC Continuous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5A Peak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3A Collector Power Dissipation, PD TA = +25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1W TC = +25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20W Operating Junction Temperature, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +150°C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −55° to +150°C Electrical Characteristics: (TA = +25°C unless otherwise specified) Parameter Collector−Base Breakdown Voltage Symbol Test Conditions V(BR)CBO IC = 1mA, IE = 0 Collector−Emitter Breakdown Voltage V(BR)CEO IC = 10mA, RBE = ∞ Emitter−Base Breakdown Voltage V(BR)EBO IE = 1mA, IC = 0 Min Typ Max Unit 180 − − V 160 − − V 5 − − V μA Collector Cutoff Current ICBO VCB = 160V, IE = 0 − − 10 DC Current Gain hFE1 VCE = 5V, IC = 150mA 60 − 200 hFE2 VCE = 5V, IC = 500mA 30 − − VCE(sat) IC = 500mA, IB = 50mA − − 1 V Base−Emitter Voltage VBE VCE = 5V, IC = 150mA − − 1.5 V Transistion Frequency fT VCE = 5V, IC = 500mA − 140 − MHz VCB = 10V, IE = 0, f = 1MHz − 14 − pF Collector−Emitter Saturation Voltage Collector Output Capacitance Cob Rev. 7−10 .330 (8.38) Max .175 (4.45) Max .450 (11.4) Max .118 (3.0) Dia .655 (16.6) Max .030 (.762) Dia E C B .090 (2.28) .130 (3.3) Max
