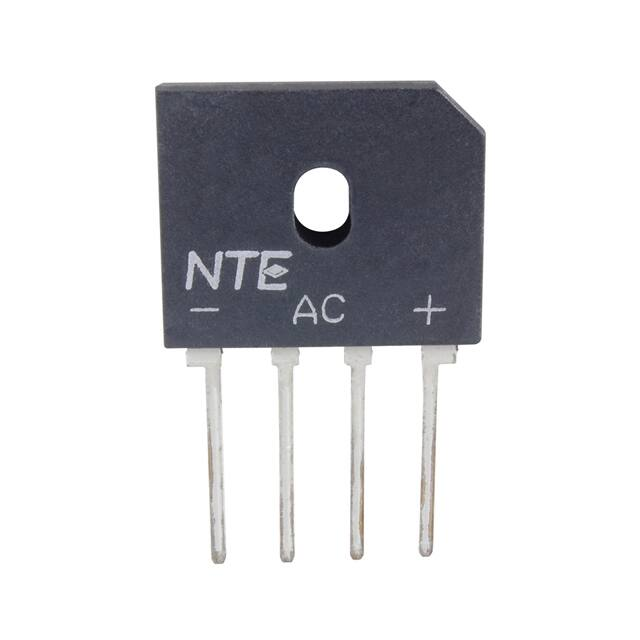

NTE5302

NTE5300 thru NTE5303 Silicon Bridge Rectifier, 8A Features: D Low Forward Voltage Drop D High Current Capability D High Reliability D High Surge Current Capability D Ideal for Printed Circuit Boards Maximum Ratings and Electrical Characteristics: (TA = +25C unless otherwise specified. Single Phase, Half Wave, 60Hz, Resistive or Inductive Load, Note 1.) Peak Repetiive Reverse Voltage, VRRM NTE5300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE5303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Working Peak Reverse Voltage, VRWM NTE5300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE5303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V DC Blocking Voltage, VR NTE5300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE5303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Maximum RMS Bridge Input Voltage, VR(RMS) NTE5300 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140V NTE5301 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420V NTE5302 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 560V NTE5303 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V Average Rectified Output Current, IO TA = +100C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8A TA = +45C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6A Peak Forward Surge Current (8.3ms single half wave superimposed on rated load), IFSM . . . 200A I2t Rating for Fusing (t < 8.35ms), I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166A2s Maximum Forward Voltage Drop (Per element at 8A), VFM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.0V Maximum Reverse Current at Rated DC Blocking Voltage Per Element, IR TA = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.0A TA = +100C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500A Operating Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −55 to +150C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −55 to +150C Typical Thermal Resistance, Junction−to−Ambient (Note 2), RthJA . . . . . . . . . . . . . . . . . . . . . 18K/W Typical Thermal Resistance, Junction−to−case (Note 3), RthJC . . . . . . . . . . . . . . . . . . . . . . . . . . 3K/W Note 1. For capacitive load, derate current by 20%. Note 2. Mounted on PCB at 9.5mm lead length with 12mm2 copper pads. Note 3. Mounted on a 7.5 x 7.5 x 3.0cm thick AL plate. .878 (22.3) Max .079 (2.03) Max .740 (18.8) + AC AC − .689 (17.5) Min .210 (5.33) .040 (1.02) .140 (3.56)
