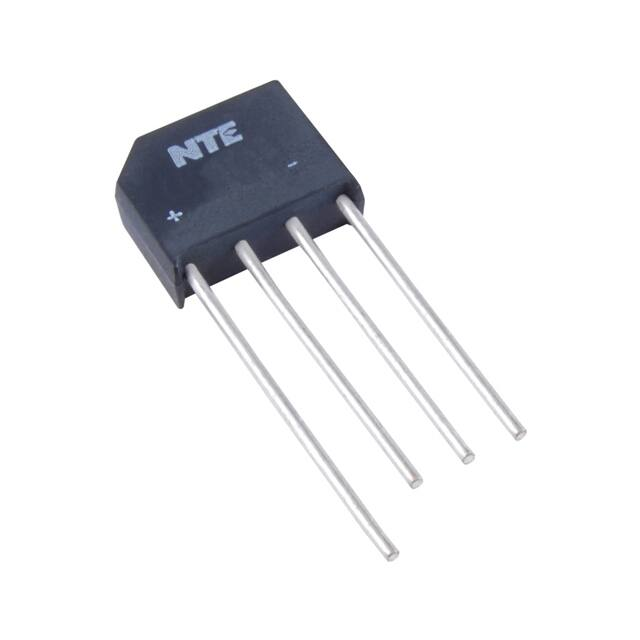

NTE5309

NTE5309 thru NTE5311 Single Phase Bridge Rectifier 4 Amp Features: D Diffused Junction D Low Forward Voltage Drop D High Current Capability D High Reliability D High Surge Current Capability D Ideal For Printed Circuit Boards Maximum Ratings and Electrical Characteristics: (TA = +25°C unless otherwise specified. Single Phase, Half Wave, 60Hz, Resistive or Inductive Load. For Capacitive Load, Derate Current by 20%) Peak Repetitive Reverse Voltage, VRRM NTE5309 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5310 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5311 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Working Peak Reverse Voltage, VRWM NTE5309 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5310 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5311 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V DC Blocking Voltage, VR NTE5309 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5310 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5311 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V RMS Reverse Voltage, VR(RMS) NTE5309 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140V NTE5310 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420V NTE5311 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V Average Rectified Output Current (TC = +75°C), IO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4A Non−Repetitive Peak Forward Surge Current, IFSM (8.3ms Single Half Sine−Wave Superimposed on Rated Load) . . . . . . . . . . . . . . . . . . . . 150A Forward Voltage Drop (Per Bridge Element, IF = 2A), VFM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1V Peak Reverse Current (at Rated DC Blocking Voltage per Element), IR TC = +25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10µA TC = +100°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1mA Rating fo Fusing (t < 8.3ms, Note 1), I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166A2s Typical Thermal Resistance, Junction−to−Case (Note 2), RthJC . . . . . . . . . . . . . . . . . . . . . . . . 19K/W Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −65° to +125°C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −65° to +125°C .768 (19.5) Max .551 (14.0) .642 (16.3) Max + AC AC − .748 (19.0) Min .050 (1.27) .083 (2.1) Max .200 (5.08) .246 (6.25)
