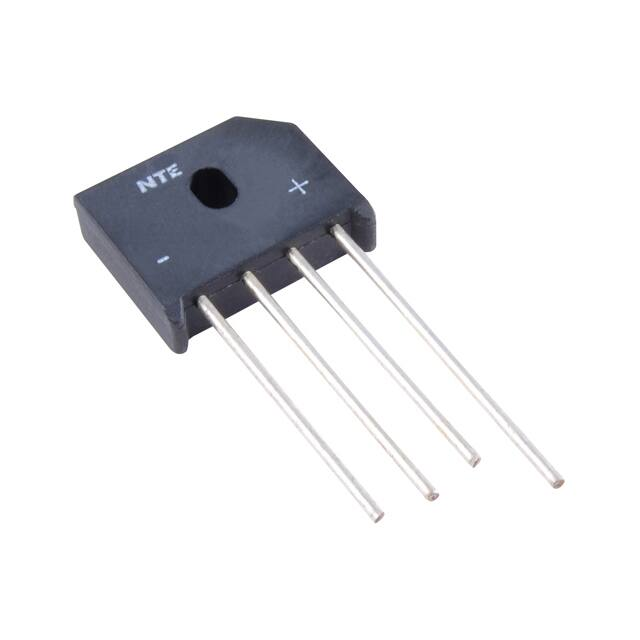

NTE5330

NTE5329 thru NTE5331 Single Phase Bridge Rectifier 6 Amp Features: D High Case Dielectric Strength of 1500VRMS D Surge Overload Rating: 175A (Peak) D Ideal for Printed Circuit Board D Reliable Construction Utilizing Molded Plastic Technique Maximum Ratings and Electrical Characteristics: (TA = +25C unless otherwise specified. 60Hz Resistive or Inductive Load. For Capacitive Load, Derate Current by 20%) Maximum Recurrent Peak Reverse Voltage, PRV NTE5329 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5330 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5331 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Maximum RMS Voltage, VRMS NTE5329 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140V NTE5330 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420V NTE5331 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V Maximum DC Blocking Voltage, VDC NTE5329 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5330 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5331 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Maximum Average Forward Output Current, IF(AV) TC = +100C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6A TA = +40C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6A Peak Forward Surge Current, IFSM (Half Sine−Wave Superimposed on Rated Load) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175A Maximum Instantaneous Forward Voltage Drop (Per Bridge Element, IF = 6A), VF . . . . . . . . . 1.0V Maximum DC Reverse Current (at Rated DC Blocking Voltage per Element), IR TA = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5A TA = +125C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1mA Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −50 to +150C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −50 to +150C Thermal Resistance, Junction−to−Case (Note 1), RthJC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.7C/W Thermal Resistance, Junction−to−Ambient (Note 2), RthJA . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.7C/W Note 1. Mounted on a 2.6” x 1.4” x 0.06” THK (6.5cm. x 3.5cm. x 1.5cm.) Al. Plate Note 2. P.C. Board mounted on 0.5” sq. (12mm2) Cu. pads, .375” (9.5mm) lead lengths Note 3. Recommended mounting position is to bolt down on heatsink with silicone thermal compound for maximum heat transfer with #6 screw. Rev. 6−19 .925 (23.5) Max .300 (7.62) .763 (19.4) Max .660 (17.27) + AC AC − 1.000 (25.4) Min .050 (1.27) .195 (4.95) .200 (5.08) .270 (6.86)
