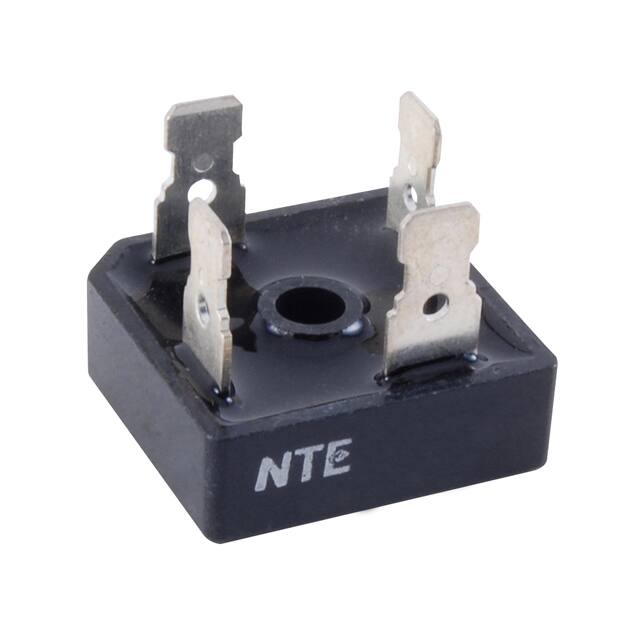

NTE5344

NTE5340, NTE5342 & NTE5344 Silicon Bridge Rectifier Single-Phase, 40 Amp Electrical Characteristics Per Leg: (TA = +25°C, unless otherwise specified) Peak Reverse Voltage, PRV NTE5340 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5342 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5344 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Average Forward Current (TC = +55°C), IF (AV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40A Maximum Peak Surge Current (8.3ms), IFSM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300A Maximum Instantaneous Forward Voltage Drop (IF = 20A, Note 1), VF . . . . . . . . . . . . . . . . . . . 1.2V Maximum DC Reverse Current @ PRV, IR TA = +25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10μA TA = +100°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100μA Thermal Resistance, Junction-to-Case (Total Bridge), RthJC . . . . . . . . . . . . . . . . . . . . . . . . . 1.2°C/W Maximum Operating Temperature, Topr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . +175°C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -55° to +175°C Note 1. Pulse Width < 300μs, Duty Cycle < 2.0% .193 (4.9) Dia for No. 8 Screw AC .370 (9.5) .850 (21.5) .250 (6.35) Faston (4 Places) - + AC .400 (10.16) 1.125 (28.57) Sq. 1.000 (25.4)
