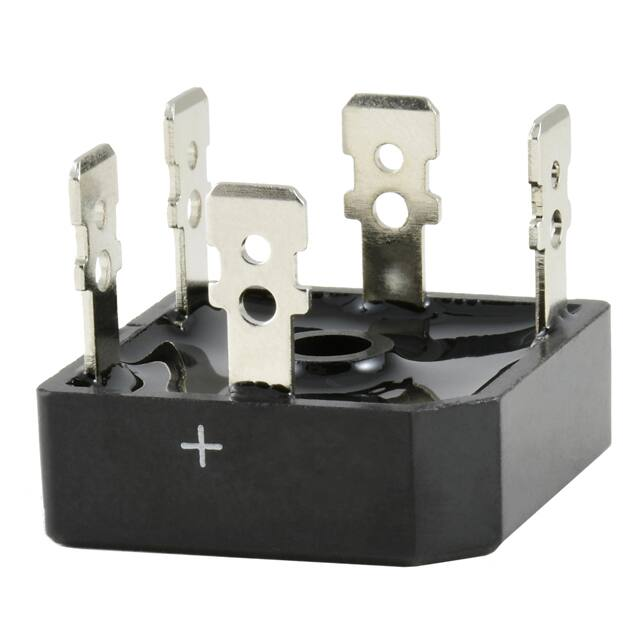

NTE53508

NTE53504 thru NTE53516 Bridge Rectifier, 3−Phase, Glass Passivated, 35A Features: D Low Forward Voltage Drop D High Current Capacity D High Reliability D High Surge Current Capability D Ideal for Printed Circuit Boards D Epoxy Case with Heat Sink Internally Mounted in the Bridge Encapsulation D Mounting: Through Hole with #10 Screw Maximum Ratings and Electrical Characteristics: (TA = +25C unless otherwise specified. Single Phase, Half Wave, 60Hz, Resistive or Inductive Load, Note 1) Maximum Peak Repetitive Reverse Voltage, VRRM NTE53504 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE53508 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE53512 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE53516 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V Working Peak Reverse Voltage, VRWM NTE53504 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE53508 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE53512 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE53516 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V Maximum DC Blocking Voltage, VR NTE53504 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE53508 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE53512 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE53516 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V Maximum Peak Non−Repetitive Reverse Voltage, VRSM NTE53504 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500V NTE53508 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 900V NTE53512 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300V NTE53516 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1700V Maximum RMS Reverse Voltage, VR(RMS) NTE53504 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280V NTE53508 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 560V NTE53512 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 840V NTE53516 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1120V Maximum Average Forward Rectified Output Current (TA = +60C), IO(AV) . . . . . . . . . . . . . . . . . 35A Non−Repetitive Peak Forward Surge Current, IFSM No Voltage Reapplied, t = 8.3ms at 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500A No Voltage Reapplied, t = 10ms at 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475A 100% VRRM Reapplied, t = 8.3ms at 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420A 100% VRRM Reapplied, t = 10ms at 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400A Note 1. For capacitive load, derate current by 20%. Rev. 11−19 Maximum Ratings and Electrical Characteristics (Cont’d): (TA = +25C unless otherwise specified. Single Phase, Half Wave, 60Hz, Resistive or Inductive Load, Note 1) I2t Rating for Fusing, I2t No Voltage Reapplied, t = 8.3ms at 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1030A2s No Voltage Reapplied, t = 10ms at 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1130A2s 100% VRRM Reapplied, t = 8.3ms at 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 730A2s 100% VRRM Reapplied, t = 10ms at 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800A2s Maximum Forward Voltage Drop (Per element, TJ = +25C, IFM = 40Apk), VF . . . . . . . . . . . . . 1.19V Maximum Peak Reverse Current at Rated DC Blocking Voltage Per Element, IR TJ = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10A TJ = +125C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5mA RMS Isolation Voltage, Terminals−to−Case (t = 1min), VISO . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2500V Thermal Resistance, Junction−to−Case (DC Operation per Bridge), RthJC . . . . . . . . . . . . . 1.35K/W Thermal Resistance, Case−to−Heatsink (Note 2), RthCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2K/W Operating Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40 to +150C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40 to +150C Note 1. For capacitive load, derate current by 20%. Note 2. Mounting surface, smooth, flat, and greased. 1.124 (28.6) Sq. .957 (24.3) AC .957 (24.3) .200 (5.08) Dia. Hole for #10 Screw − AC .630 (16.0) + AC + AC AC AC .250 (6.35) .394 (10.0) Max − .902 (22.9) Min
