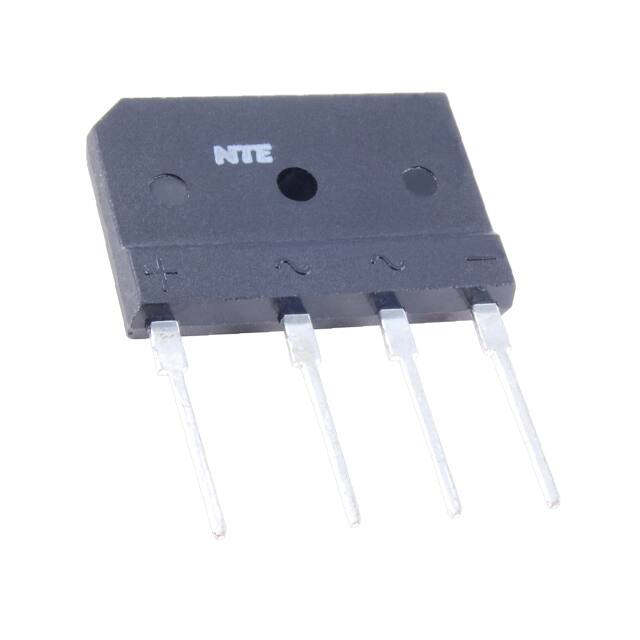

NTE5392

NTE5390 thru NTE5394 Silicon Bridge Rectifier, 35A Features: D Low Leakage D Low Forward Voltage D High Forward Surge Current Capability D Surge Overload Rating: 300A Peak D Mounting Position: Any Maximum Ratings and Electrical Characteristics: (TA = +25C unless otherwise specified. Single Phase, Half Wave, 60Hz, Resistive or Inductive Load, Note 1.) Maximum Recurrent Peak Reverse Voltage, VRRM NTE5390 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5391 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE5392 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5393 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE5394 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Maximum RMS Bridge Input Voltage, VRMS NTE5390 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140V NTE5391 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280V NTE5392 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 420V NTE5393 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 560V NTE5394 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V Maximum DC Blocking Voltage, VDC NTE5390 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5391 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400V NTE5392 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5393 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800V NTE5394 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1000V Maximum Average Forward Rectified Output Current (TA = +100C), IO(AV) . . . . . . . . . . . . . . . . 35A Peak Forward Surge Current (8.3ms single half wave superimposed on rated load), IFSM NTE5391 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350A All Other Devices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300A Maximum Forward Voltage Drop (Per element at 17.5A), VF . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.1V Maximum Reverse Current at Rated DC Blocking Voltage Per Element, IR NTE5391 TA = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10A TA = +100C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.5mA All Other Devices TA = +25C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5A TA = +100C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.2mA Note 1. For capacitive load, derate current by 20%. Rev. 1−21 Maximum Ratings and Electrical Characteristics (Cont’d): (TA = +25C unless otherwise specified. Single Phase, Half Wave, 60Hz, Resistive or Inductive Load, Note 1.) I2t rating for Fusing (t < 8.3ms), NTE5391 Only, I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 510A2s Typical Junction Capacitance (Note 2), NTE5392 Only, CJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125pF RMS Isolation Voltage, Terminals to case (t = 1min), NTE5391 Only, VISO . . . . . . . . . . . . . . . 2500V Operating Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −55 to +150C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −55 to +150C Thermal Resistance (NTE5391 Only) Junction−to−Ambient, RthJA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22C/W Junction−to−Case, RthJC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.8C/W Note 1. For capacitive load, derate current by 20%. Note 2. Measured at 1.0Mhz and applied reverse voltage of 4.0VDC. .181 (4.6) 1.181 (30.0) .142 (3.6) .749 (19.0) .134 (3.4) Dia Max .433 (11.0) + AC AC − .157 .669 (4.0) (17.0) Min .394 (10.0) .295 (7.5) .295 (7.5) .027 (0.68)
