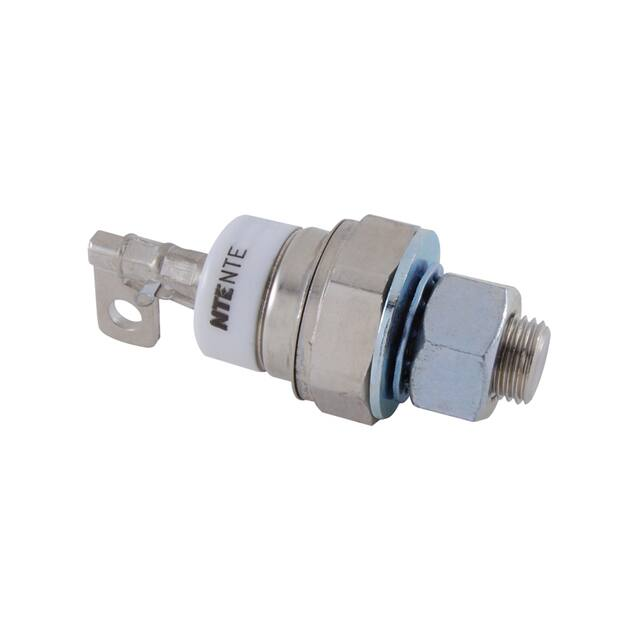

NTE5577

NTE5575, NTE5577, NTE5579 Silicon Controlled Rectifier (SCR) 125 Amp, TO83 Electrical Characteristics: Repetitive Peak Forward Blocking Voltage, VDRM NTE5575 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5577 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5579 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V Repetitive Peak Reverse Voltage, VRRM NTE5575 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5577 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5579 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V Non−Repetitive Transient Peak Reverse Voltage, VRSM NTE5575 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300V NTE5577 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V NTE5579 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300V Maximum RMS On−State Current, IT(RMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125A Maximum Average On−State Current (+180° Conduction, TC = +80°C), IT(AV) . . . . . . . . . . . . . . 70A Maximum Peak One−Cycle, Non−Repetitive Surge Current, ITSM 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400A 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1500A Maximum I2t for Fusing (1.5ms), I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7000A2sec Peak On−State Voltage (TC = +25°C, +180°C Conduction, Rated IT(AV)), VTM . . . . . . . . . . . . . . . 2V Maximum Thermal Resistance, DC, Junction to Case, RΘJC . . . . . . . . . . . . . . . . . . . . . . . . . 0.3°C/W Typical Turn−Off Time (TJ = +125°C), tq . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100μs Rate−of−Rise of Turned−On Current, di/dt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200A/μs Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40° to +125°C Maximum Critical Rate−of−Rise of Off−State Voltage, dv/dt (Exponential @ TJ = +125°C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V/μs Maximum Required Gate Trigger Current, IGT TJ = −40°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mA TJ = −25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125mA Maximum Required Gate Trigger Voltage (TJ = +25°C), VGT . . . . . . . . . . . . . . . . . . . . . . . . . . 200mV Maximum Forward Voltage Drop (ITM = 500A, TJ = +25°C). VF . . . . . . . . . . . . . . . . . . . . . . . . . . 1.8V 1.227 (31.18) Dia (Across Corners) .280 (7.11) .650 (16.51) Max Cathode .260 (6.6) Dia Max Gate .415 (10.55) 1.810 (45.97) Max 1.031 (26.18) Dia Max .500 (12.7) Max .812 (20.6) Anode 1/2−20 UNF (Terminal 3)
