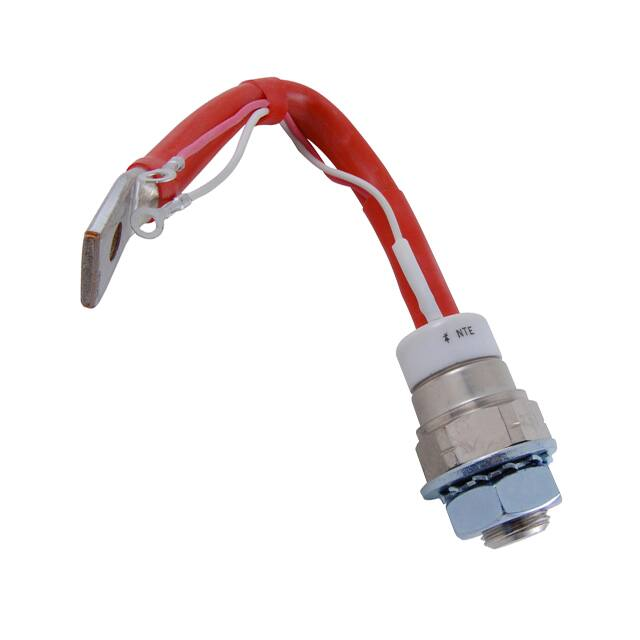

NTE5584

NTE5580 thru NTE5585 Silicon Controlled Rectifier (SCR) 275 Amp, TO93 Features: D Center Fired Gate D All Diffused Design D Low Gate Current D Low Thermal Impedance D High Surge Electrical Characteristics: Repetitive Peak Off−State and Reverse Voltage, VDRM & VRRM NTE5580 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V NTE5582 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5584 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE5585 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V Maximum RMS On−State Current, IT(RMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 275A Maximum Average On−State Current, IT(AV) TC = +88°C, 180° conduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150A TC = +80°C, 3 phase conduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135A Maximum Peak One−Cycle, Non−Repetitive Surge Current, ITSM 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3200A 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3500A Maximum I2t for Fusing (1.5msec), I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32,000A2sec Peak On−State Voltage (TJ = +25°C, 180° conduction, Rated IT(AV)), VTM . . . . . . . . . . . . . . . . . 1.7V Maximum Thermal Resistance, Junction−to−Case, RthJC . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.14°C/W Typical Turn−Off Time (TJ = 125°C), tq . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250μs Rate−of−Rise of Turned−On Current, di/dt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200A/μs Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40° to +125°C Maximum Reverse Recovered Charge (TJ = +25°C), QRR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200μc Maximum Critical Rate−of−Rise of Off−State Voltage, dV/dt Exponential @ Max. Rated TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200V/μs Maximum Required Gate Current to Trigger, IGT TJ = −40°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mA TJ = +25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150mA Maximum Required Gate Voltage to Trigger (TJ = −40° to +125°C), VGT . . . . . . . . . . . . . . . . . . . . 3V Peak On−State Voltage, VF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Note 1 Maximum Stud Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 In−Lbs (33.9 N−M) Note 1. VF = A + B S LN(I) + C S I + D√I Where: IMIN = 10A IMAX = 3000A A = .523 B = .022 C = .0005 D = .038 1.443 (36.68) Max (Across Corners) ÇÇÇ ÇÇÇ 1.031 (26.18) Dia (Ceramic) .643 (16.35) For No. 6 Screw For No. 6 Screw Cathode .350 (8.89) Dia Max Gate (White) Cathode (Red) 1.212 (30.8) Dia Max 3.625 (92.07) Max 8.100 (205.74) Max (Terminals 1, 2, & 3) .156 (3.96) Max .630 (16.0) 3/4−16 UNF−2A (Terminal 4) Anode 1.077 (27.35) Max
