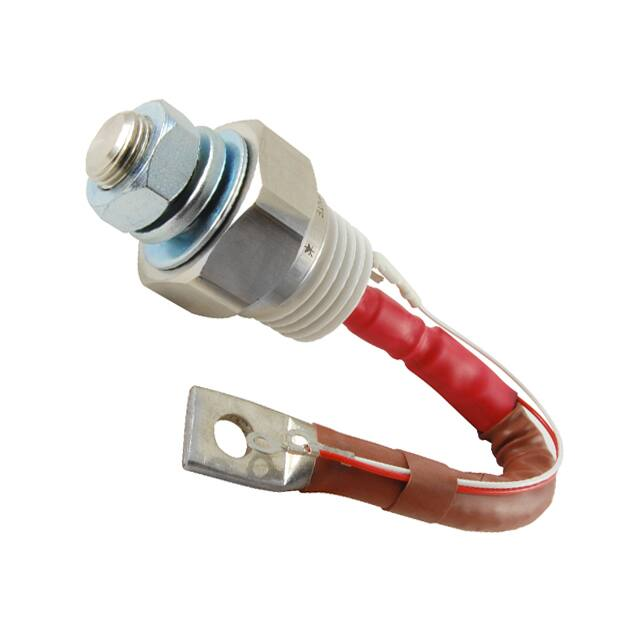

NTE5587

NTE5587, NTE5589, NTE5593 Silicon Controlled Rectifier (SCR) 550 Amp, TO118 Features: D Low On−State Voltage D High di/dt D High dv/dt D Excellent Surge and I2t Ratings Applications: D Power Supplies D Battery Chargers D Motor Controls Absolute Maximum Ratingsand Electrical Characteristics: Repetitive Peak Voltages, VDRM & VRRM NTE5587 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5589 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE5593 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V RMS On−State Current, IT(RMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 550A Average On−State Current, IT(AV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 350A Peak One−Cycle, Non−Repetitive On−State Surge Current, ITSM 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9100A 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10,000A Critical Rate−of−Rise of On−State Current, di/dt Repetitive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150A/μs Non−Repetitive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800A/μs I2t fo Fusing (8.2ms), I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 416,000A2sec Peak Gate Power Dissipation, PGM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16W Average Gate Power Dissipation, PG(AV) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3W Peak On−State Voltage (ITM = 625A, TJ = +25°C), VTM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.4V Peak Forward Leakage Current (At VDRM, TJ = +125°C), IDRM . . . . . . . . . . . . . . . . . . . . . . . . . 30mA Peak Reverse Leakage Current (At VRRM, TJ = +125°C), IRRM . . . . . . . . . . . . . . . . . . . . . . . . . 30mA Gate Current to Trigger (VD = 12V, TJ = +25°C), IGT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150mA Gate Voltage to Trigger (VD = 12V, TJ = +25°C), VGT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3V Non−Triggering Gate Voltage (At VDRM, TJ = +125°C), VGDM . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.15V Absolute Maximum Ratingsand Electrical Characteristics (Cont’d): Peak Forward Gate Current, IGTM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4A Peak Reverse Gate Voltage, VGRM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5V Typical Turn−Off Time, tq (IT = 250A, diR/dt = 25A/μs, re−applied, dv/dt = 20V/μs, linear to 0.8VDRM, TJ = +125°C) 150μs Typical Turn−On Time (VD = 100V, IT = 100A), ton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7μs Minimum Critical dv/dt exponential to VDRM (TJ = +125°C), dv/dt . . . . . . . . . . . . . . . . . . . . . 300V/μs Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40° to +125°C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40° to +150°C Maximum Thermal Resistance, Junction−to−Case, RthJC . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.10°C/W Maximum Thermal Resistance, Case−to−Sink (Lubricated), RthCS . . . . . . . . . . . . . . . . . . . 0.05°C/W Mounting Torque . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 360in.−lb. Mounting Torque (Lubricated) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 400kg−cm 1.750 (44.45) Across Flats ÇÇ ÇÇ .146 (3.71) Dia (2 Holes) .730 (18.5) Cathode Potential (Red) 9.660 (245.4) .343 (8.71) Dia Gate (White) Cathode (Red) 2.740 (69.6) 10.06 (255.5) 1.410 (35.8) .780 (19.8) 3/4−16 UNF−2A (Terminal 4) 1.060 (26.9) Anode
