NTE5598

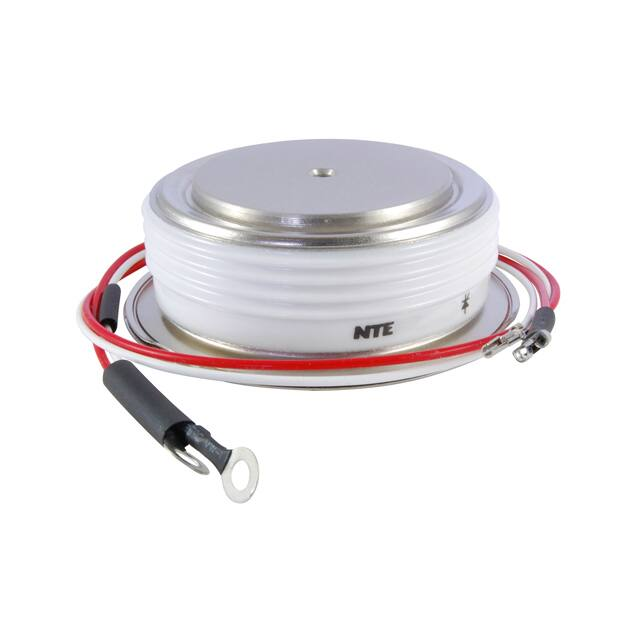

NTE5598 & NTE5599 Silicon Controlled Rectifier (SCR) 1800 Amp RMS, 2.9” Dia. Hockey Puck Features: D Low On−State Voltage D High di/dt Capability D High dv/dt Capability D Excellent Surge and I2t Ratings Applications: D Power Supplies D Motor Control Absolute Maximum Ratings: Repetitive Peak Voltages, VRRM, VDRM NTE5598 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE5599 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V Non−Repetitive Peak Reverse Blocking Voltage, VRSM NTE5598 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V NTE5599 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300V Average On−State Current (180° Sine Wave), IT(AV) TC = +55°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1780A TC = +85°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200A RMS On−State Current, IT(RMS) TC = +55°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2790A TC = +85°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1880A Peak One−Cycle Surge On−State Current (Non−Repetitive), ITSM 60Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27000A 50Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24650A Rate of Rise of On−State Current, di/dt Repetitive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150A/μs Non−Repetitive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300A/μs 2 I t for Fusing fo One Cycle (60Hz), I2t . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3040000A2s Peak Gate Power Dissipation, PGM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16W Average Gate Power Dissipation, PG(av) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3W Operating Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40° to +125°C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40° to +150°C Mounting Force . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5000 to 5500 lb. (2270 to 2500 kg.) Maximum Thermal Resistance (TJ = +25°C, Double Sided Cooling) Junction−to−Case, Rth(jc) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.023°C/W Case−to−Sink, Rth(cs) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.0075°C/W Rev. 9−10 Electrical Characteristics: (TJ = +25°C unless otherwise specified) Max. Repetitive Peak Reverse Leakage Current (TJ = +125°C, VR = VRRM), IRRM . . . . . . . . . 75mA Max. Repetitive Peak Forward Leakage Current (TJ = +125°C, VD = VDRM), IDRM . . . . . . . . . 75mA Max. Peak On−State Voltage (ITM = 1500A Peak, Duty Cycle < 0.1%), VTM . . . . . . . . . . . . . . 1.35V Max. Threshold Voltage, Low Level (TJ = +125°C, I = 15%, IT(av) to πIT(av)), V(TO)1 . . . . . 0.60559V Max. Slope Resistance, Low Level (TJ = +125°C, I = 15%, IT(av) to πIT(av)), rT1 . . . . . . . 0.2681mΩ Max. Threshold Voltage, High Level (TJ = +125°C, I = πIT(av) to ITSM), V(TO)2 . . . . . . . . . . 0.64284V Max. Slope Resistance, High Level (TJ = +125°C, I = πIT(av) to ITSM), rT2 . . . . . . . . . . . . 0.1906mΩ Max. VTM Coefficients, Low Level (TJ = +125°C, I = 15%, IT(av) to πIT(av)) A1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −0.55126 B1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.21303 C1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.433E−04 D1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −0.003097 Max. VTM Coefficients, High Level (TJ = +125°C, I = πIT(av) to ITSM) A1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −62.5287 B1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10.457 C1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.001238 D1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −0.43650 Typical Turn−On Time (ITM = 1000A, VD = 450V), ton . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3μs Typical Turn−Off Time, tq (TJ = +125°C, IT = 250A, diR/dt = 50A/μs Reapplied, dv/dt = 20V/μs Linear to 80% VDRM) 350μs Min. Critical dv/dt − Exponential to VDRN=M (TJ = +125°C), dv/dt . . . . . . . . . . . . . . . . . . . . . . 300V/μs Max. Gate Trigger Current (TJ = +25°C, VD = 12V), IGT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200mA Max. Gate Trigger Voltage (TJ = +25°C, VD = 12V), VGT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3V Max. Non−Triggering Gate Voltage (TJ = +125°C, VD = VDRM), VGDM . . . . . . . . . . . . . . . . . . . 0.15V Peak Forward Gate Current, IGTM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4A Peak Reverse Gate Voltage, VGRM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5V 12.000 (304.8) Typ .145 (3.69) Dia x .090 (2.29) Deep For No.6 Screw 2.900 (73.66) Max Marking .050 (1.27) Min Cathode 1.855 (47.12) Max Cathode Potential (Red) 1.070 (27.18) Max .050 (1.27) Min Gate (White) 1.855 (47.12) Max 2.640 (67.06) Max Anode
