NTE6092

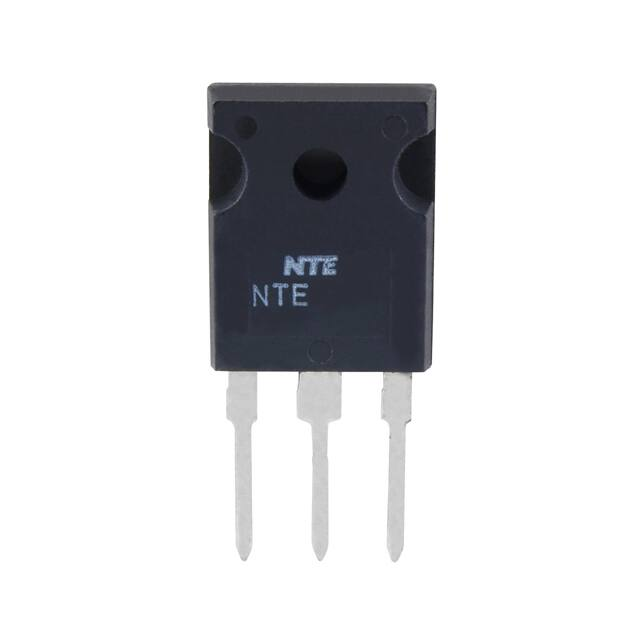

NTE6092 Silicon Schottky Barrier Rectifier 60V, 40 Amp, TO247 Features: D Guarding for Stress Protection D Low Forward Voltage D +125°C Operating Junction Temperature Maximum and Electrical Ratings: Maximum Peak Repetitive Reverse Voltage, VRRM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60V Maximum Working Peak Reverse Voltage, VRWM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60V Maximum DC Blocking Voltage, VR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60V Maximum RMS Reverse Voltage, VR(RMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42V Maximum Average Rectified Forward Current (VR = 60V, TC = +125°C), IF(AV) Per Leg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20A Total Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40A Peak Repetitive Forward Current (VR = 60V, Square Wave, 20kHz, TC = +125°C Max), IFRM . 40A Non−Repetitive Peak Surge Current, IFSM (Surge Applied at Rated Load Conditions, Halfwave, Single Phase, 60Hz) . . . . . . . . . . 300A Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −65° to +250°C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −65° to +250°C Maximum Instantaneous Forward Voltage (IF = 20A), VF TC = +125°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.57V TC = +25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.65V Maximum Instantaneous Reverse Current (rated DC voltage), IR TC = +125°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10mA TC = +25°C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100mA .626 (15.9) Max .197 (5.0) .217 (5.5) See Note .787 (20.0) .143 (3.65) Dia Max A K A .157 (4.0) .215 (5.45) .559 (14.2) Min .047 (1.2) Note: Pin2 connected to metal part of mounting surface. .094 (2.4)
