NTE6116

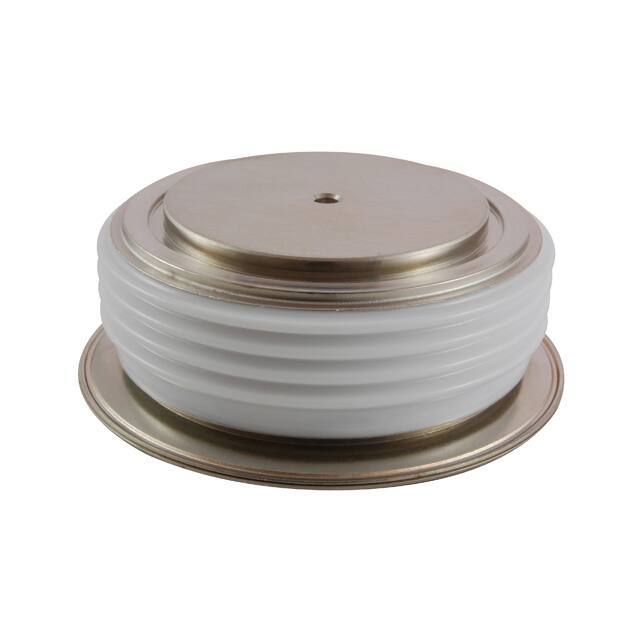

NTE6116, NTE6118 & NTE6122 Industrial Rectifier 2200 Amp, DO200AC Features: D High Voltage D High Surge Current D Diffused Junction Applications: D Converters D Power Supplies D High Power Drives D Auxilliary System Supplies for Traction Electrical Characteristics: (TJ = +180°C unles otherwise specified) Maximum Repetitive Peak Reverse Voltage, VRRM NTE6116 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE6118 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE6122 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V Maximum Non−Repetitive Peak Reverse Voltage, VRSM NTE6116 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V NTE6118 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300V NTE6122 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1700V Maximum Peak Reverse Current, IRRM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75mA Maximum Average Forward Current (Half Sine Wave, 180° Conduction), IF(AV) +55°C Heatsink Temperature (Double Side Cooled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3000A +85°C Heatsink Temperature (Single Side Cooled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1550A RMS Current (+25°C Heatsink Temperature, Double Side Cooled), IF(RMS) . . . . . . . . . . . . . . 5000A Maximum Peak One−Cycle Surge (Non−Repetitive), Forward Current (Sinusoidal Halfwave), IFSM t = 10ms, No Voltage Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31000A t = 8.3ms, No Voltage Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32460A t = 10ms, 100% VRRM Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26050A t = 8.3ms, 100% VRRM Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27300A Maximum I2t for Fusing (Sinusoidal Halfwave), I2t t = 10ms, No Voltage Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4810000A 2s t = 8.3ms, No Voltage Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4390000A 2s t = 10ms, 100% VRRM Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3400000A 2s t = 8.3ms, 100% VRRM Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3100000A 2s Low Level Value of Threshold Voltage (16.7% x π x IF(AV) < I < π x IF(AV)), VF(TO) . . . . . . . . . 0.76V High Level Value of Threshold Voltage (I > π x IF(AV)), VF(TO) . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.97V Low Level Value of Forward Slope Resistance (16.7% x π x IF(AV) < I < π x IF(AV)), r11 . . . . . 0.16Ω High Level Value of Forward Slope Resistance (I > π x IF(AV)), r12 . . . . . . . . . . . . . . . . . . . . . . . 0.13Ω Maximum Forward Voltage Drop (Ipk = 4000A, tp = 10ms, Sinusoidal Wave), VFM . . . . . . . . . 1.41V Maximum Operating Junction Temperature Range, TJ . . . . . . . . . . . . . . . . . . . . . . . . −40° to +180°C Maximum Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −55° to +200°C Maximum Thermal Resistance, Junction−to−Heatsink, Rth(j−hs) DC Operation, Single Side Cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.042°C/W DC Operation, Double Side Cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.020°C/W Mounting Force (±10%), F . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22250N (2250Kg) 1.040 (26.41) 2.900 (73.66) Dia Max .050 (1.27) .050 (1.27) 1.850 (46.99) 1.850 2.600 (46.99) (66.04) Cathode Marking .140 (3.55) Dia x .083 (2.1) Deep (Both Sides)
