NTE6121

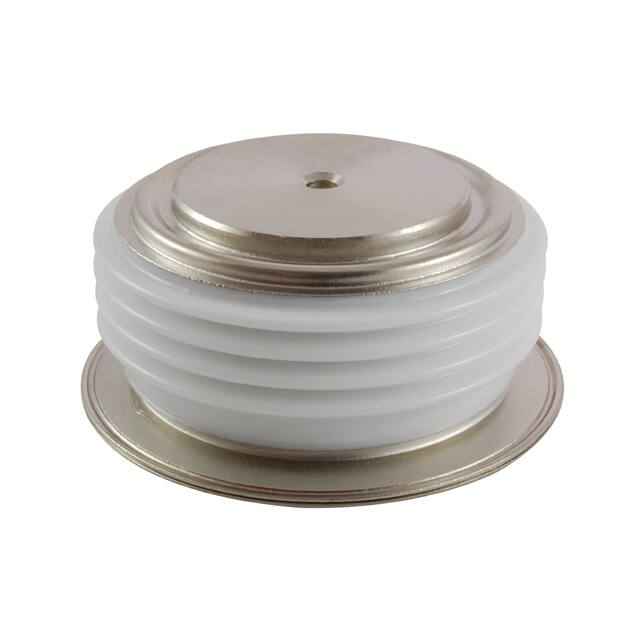

NTE6113, NTE6115, & NTE6121 Industrial Rectifier 1200 Amp, DO200AB Absolute Maximum Ratings: (TJ = +175°C unless otherwise specified) Repetitive Voltage, VRRM NTE6113 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600V NTE6115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1200V NTE6121 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1600V Non−Repetitive Voltage, VRSM NTE6113 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 700V NTE6115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1300V NTE6121 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1700V Average Forward Current (Half Sine Wave), IF(AV) +55°C Heatsink Temperature (Double Side Cooled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1625A +100°C Heatsink Temperature (Single Side Cooled) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 800A RMS Current (+25°C Heatsink Temperature, Double Side Cooled), IF(RMS) . . . . . . . . . . . . . . 2950A DC Forward Current (+25°C Heatsink Temperature, Double Side Cooled), IF . . . . . . . . . . . . . 2760A Peak One−Cycle Surge (Non−Repetitive) of Forward Current (10ms Duration),IFSM 60% VRRM Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15400A VR ≤ 10V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17700A Maximum Permissible Surge Energy, I2t 10ms Duration, 60% VRRM Re−Applied . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1180000A2s 10ms Duration, VR ≤ 10V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1560000A 2s 3ms Duration, VR ≤ 10V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1160000A2s Operating Temperature Range, Ths . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −30° to +175°C Storage Temperature Range, Tstg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . −40° to +200°C Typical Thermal Resistance, Junction−to−Heatsink, Rth(j−hs) (For a Device with a Max Forward Volt−Drop) Single Side Cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.065°C/W Double Side Cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.033°C/W Electrical Characteristics: (Maximum Values @ TJ = +175°C unless otherwise specified) Peak Forward Voltage Drop (IFM = 3770A), VFM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.93V Forward Conduction Threshold Voltage, VO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.87V Forward Conduction Slope Resistance, r . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.28mΩ Peak Reverse Current (At VRRM), IRRM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30mA 1.045 (26.54) 2.290 (58.16) Dia Max .040 (1.01) .040 (1.01) 1.338 (33.98) 1.338 2.060 (33.98) (52.32) Cathode Marking .140 (3.55) Dia x .083 (2.1) Deep (Both Sides)
