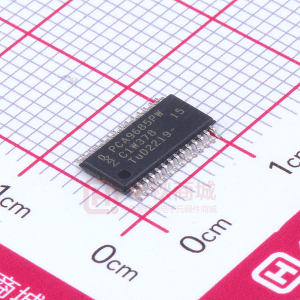

PCA9685PW

物料型号： - 型号为PCA9685，这是一款16通道、12位PWM调光的I2C-bus LED控制器。

器件简介： - PCA9685是一个具有16个通道的LED控制器，支持12位分辨率的PWM信号输出，用于LED调光。它支持I2C总线通信，可以进行远程控制。

引脚分配： - PCA9685有28个引脚，支持TSSOP28和HVQFN28两种封装形式。引脚包括地址输入（A0-A5）、LED驱动输出（LED0-LED15）、输出使能（OE）、外部时钟输入（EXTCLK）、I2C总线接口（SCL和SDA）以及供电和地（VDD、Vss）。

参数特性： - 供电电压（VDD）范围为2.3V至5.5V。 - 工作模式下无负载的供电电流（IoD）在6μA至10μA之间。 - 待机模式下无负载的供电电流（Istb）在2.2μA至15.5μA之间。 - 功耗开启重置电压（VPOR）在1.70V至2.0V之间。

功能详解： - PCA9685支持自动增量模式，方便连续寄存器访问。 - 支持外部时钟输入，可以通过EXTCLK引脚输入外部时钟信号。 - 支持软件重置功能，可以通过I2C总线发送重置命令。 - 支持多种输出配置，包括开漏NMOS和推挽输出。 - 支持多个硬件地址引脚，允许在同一个I2C总线上连接多个设备。

应用信息： - PCA9685适用于需要精确控制LED亮度和颜色的应用，如照明控制系统、LED背光调节等。

封装信息： - PCA9685提供TSSOP28和HVQFN28两种封装形式，具体尺寸和引脚分布可以参考PDF文档中的图36。
