MEMS非接触温度传感器
D6T系列
非接触式检测
实现节能、舒适空间
MEMS非接触温度传感器 D6T系列
更高精度、更小、更简单
采用欧姆龙独创的MEMS技术,
将热电堆元件和ASIC封装在一起,实现了超小型化。
2
MEMS非接触温度传感器(红外线传感器)是由热电堆元件接收来自对象物的红外热能,
从而以非接触方式检测对象物表面温度的传感器。
高精度
实现SNR※全球最高级别※2
※
SNR: 信噪比(Signal-Noise Ratio)信号(Signal)与噪声(Noise)的比。
截至2017年12月本公司调查结果
※2
轻松连接
可根据温度数据的数字输出,
轻松实现微机控制
最适于嵌入型应用,
有助于节省空间!
小型
产品构造
红外线
硅透镜
远红外线聚光
□MEMS热电堆
MEMS热电堆
产生电动势
热电堆(热电偶组)
ASIC
高精度放大器
检测波长范围8~12μm
MCU
温度换算·运算·I2C I/F
□检测原理
冷端
红外线(IR)
Si
热端
冷端
由于热电效应,产生2种金属接点之间温度差
对应的热电动势
3
MEMS非接触温度传感器 D6T系列
人体检测
通过检测人和周边环境之间的温度差和温度变化,可检测人体
4
应用例
空调、照明、安防系统、护理看护
可根据细微的温度差和温度变化进行检测,
适用于家电节能、安防设备等各种用途。
广泛应用于HEMS/BEMS领域。
设置条件
推荐型号:D6T-44L-06(4×4元件 / 视野角度:X=44.2 Y=45.7° / 对象物温度范围:0~50℃)
63.5°
传感器
2m
1m
2m
4m
4m
2m
6m
温度分布检测结果
5
MEMS非接触温度传感器 D6T系列
物体检测
对象物温度如针尖点,也能精确捕捉检测
6
无需接触即可测量对象物的温度,
可在至今为止接触式温度传感器无法采用的环境下使用。
不仅限于FEMS领域,应用更加广泛。
从家电以至工业领域,
根据客户需求广泛展开。
应用例
工业设备、非接触温度计、冰箱、微波炉、电磁烹饪炉、数据中心
7
MEMS非接触温度传感器 D6T系列
与焦电传感器的比较
焦电传感器和MEMS非接触温度传感器都是接收红外线微弱的热能并输出信号的传感器。焦电传感器无法检测静止状
态的人(物),而MEMS非接触温度传感器可以检测静止状态的人(物)。
焦电传感器 仅检测视野内“红外热能的变化”并输出信号。
信号输出
检出
可以检出移动状态的人(物)
MEMS非接触温度传感器(热电堆)
信号输出
检出
不可检出静止状态的人(物)
可以检出移动状态的人(物)
“经常”检测视野内的“红外热能”并输出信号。
检出
也可检出静止、移动状态的人(物)
8
检出
未检出
检出
视野角度、检测范围
请根据用途选择视野角度。
型号
D6T-1A-01
D6T-1A-02
D6T-8L-09
D6T-44L-06
8(1×8)
16(4×4)
外观
(热电堆)元件数
1(1×1)
视野角度
X方向
Y方向
X = 58.0°
X = 26.5°
X = 54.5°
X=44.2°
Y = 58.0°
Y = 26.5°
Y = 5.5°
Y=45.7°
检测范围
距离2m
距离3m
Y
Y
X
X
距离1m
距离
距离
距离
Y
X
X = 111cm
X = 47cm
X = 103cm
X = 81cm
Y = 111cm
Y = 47cm
Y = 10cm
Y = 84cm
X = 222cm
X = 94cm
X = 206cm
X = 162cm
Y = 222cm
Y = 94cm
Y = 20cm
Y = 169cm
X = 333cm
X = 141cm
X = 309cm
X = 244cm
Y = 333cm
Y = 141cm
Y = 30cm
Y = 253cm
※上述检测范围仅供参考
※检测范围随传感器的安装角度而变化
9
D6T系列
MEMS非接触温度传感器
对静止人物也能检测
高灵敏度的人体感应传感器
• 通过使用自制的MEMS、ASIC,达到了最高水平的SNR。
• 数字输出,抗干扰性优异。
• 通过低串扰的视野特性,实现更高精度的区域温度检测。
符合RoHS
请参阅15页的
“请正确使用”。
种类
型号标准
温度传感器
元件型
型号
外观
①元件数
44L : 16(4×4)
8L : 8(1×8)
1A : 1(1×1)
D6T-44L-06
4×4
②视野角度
06 : X方向=44.2°, Y方向=45.7°
09 : X方向=54.5°, Y方向=5.5°
01 : X方向, Y方向=58.0°
02 : X方向, Y方向=26.5°
D6T-8L-09
1×8
D6T-□□
──
①②
D6T-1A-01
1×1
D6T-1A-02
附件(另售)
型
型号
电缆线束
D6T-HARNESS-02
额定/特性/功能
额定值
项目
型号
D6T-44L-06
D6T-8L-09
电源电压
保存温度范围
使用温度范围
储存湿度范围
使用湿度范围
10
D6T-1A-01
D6T-1A-02
-20~80℃
-40~80℃
0~60℃
-40~80℃
95%RH以下
95%RH以下
20~95%RH
20~95%RH
DC4.5~5.5V
-10~60℃
-20~80℃
(不结冰、凝露)
0~50℃
0~60℃
(不结冰、凝露)
85%RH以下
95%RH以下
(不结冰、凝露)
20~85%RH
20~95%RH
(不结冰、凝露)
D6T系列
MEMS非接触温度传感器
特性
项目
型号
视野角度 *1
D6T-44L-06
D6T-8L-09
D6T-1A-01
D6T-1A-02
X方向
44.2°
54.5°
58.0°
26.5°
Y方向
45.7°
5.5°
58.0°
26.5°
精度1
±1.5℃以内
测量条件:Vcc=5.0V
①Tx=25℃,Ta=25℃
②Tx=45℃,Ta=25℃
③Tx=45℃,Ta=45℃
精度2
±3.0℃以内
测量条件:Vcc=5.0V
④Tx=25℃,Ta=45℃
对象物温度输出精度
*2
消耗电流
Typ. 5mA
Typ. 3.5mA
功能
项目
型号
D6T-44L-06
D6T-8L-09
D6T-1A-01
D6T-1A-02
对象物温度检测范围 *2
5~50℃
5~50℃
5~50℃
-40~80℃
参考温度检测范围 *2
5~45℃
5~45℃
5~45℃
-40~80℃
输出规格
向串行通信端口输出与对象物温度(Tx)、参照温度(Ta)对应的数字值
输出形态
Binary Code(检测温度[℃]的10倍)
通信形态
I2C协议
温度分辨率(NETD) *3
0.06℃
0.03℃
0.02℃
0.06℃
*1. 请参阅 “视野特性”。
*2. 请参阅 “对象物温度检测范围”。
*3. 参考数据
对象物温度检测范围
D6T-44L-06、 D6T-8L-09、 D6T-1A-01
D6T-1A-02
参照温度 Ta ℃(
参照温度 Ta ℃(
55
50
45
40
35
90
80
70
60
50
)
)
40
30
30
25
20
20
10
0
15
-10
10
-20
5
-30
0
-5
-5 0
:对象物温度
检测范围
5 10 15 20 25 30 35 40 45 50 55
对象物温度 Tx(℃)
:对象物温度
检测范围
-40
-50
-50-40-30-20-10 0 10 20 30 40 50 60 70 80 90
对象物温度 Tx(℃)
连接
热传感器结构图
传感器芯片
端子配置
放大
数字处理部
Pixel 0
4. SCL
3. SDA
2. VCC
1. GND
端子
名称
1
GND
接地
功能
备注
2
VCC
正电源电压输入
3
SDA
串行数据输入输出线
请将开漏、SDA连接至上拉电阻。
4
SCL
串行时钟输入
请将开漏、SCL连接至上拉电阻。
Pixel 7
注. 4×4型为Pixel 0~15。
1×1型仅为Pixel 0。
11
D6T系列
MEMS非接触温度传感器
视野特性
D6T-44L-06
视野角度(X方向)
视野角度(X)
44.2°
视野角度(Y方向)
视野角度(Y)
45.7°
各像素的检测区域
-
Y方向
P0
P1
+
P2
P4
P3
P5
+
P6
P8
P7
P9
P10
P12
X方向
P11
P13
P14
P15
注. 视野角度的定义:以改变传感器角度时的最大传感器输出为基准,将传感器输出
可达其50%以上的角度范围定义为视野角度。
D6T-8L-09
视野角度(X方向)
视野角度(X)
54.5°
视野角度(Y方向)
视野角度(Y)
5.5°
-
各像素的检测区域
-
Y方向
P0
+
+
P1
P2
P3
X方向
P4
P5
P6
注. 视野角度的定义:以改变传感器角度时的最大传感器输出为基准,将传感器输出
可达其50%以上的角度范围定义为视野角度。
P7
-
D6T-1A-01
视野角度(X方向)
视野角度(X)
58.0°
视野角度(Y方向)
视野角度(Y)
58.0°
各像素的检测区域
X方向
D6T-1A-02
视野角度(X方向)
视野角度(X)
26.5°
视野角度(Y方向)
视野角度(Y)
26.5°
注. 视野角度的定义:以改变传感器角度时的最大传感器输出为基准,将传感器输出可
达其50%以上的角度范围定义为视野角度。
12
Y方向
D6T系列
MEMS非接触温度传感器
外形尺寸(单位:mm)
D6T-44L-06
可进行保持、固定的区域(斜线部)
Top View
1
18
11.5
5
R1
2-φ1
1.5
11
14
R1
3.4
1
φ8.3
Bottom View
(3.75)
1
R1
4.4
1
2.5
(0.85)
4.05
SCL
GND
SDA
1
VCC
SM04B-GHS-TB(JST)
8.25
2.5
R1
1
注. 由于绝缘距离的限制,不可接触金属零
件。
D6T-8L-09
可进行保持、固定的区域(斜线部)
Top View
2max.
0.8max.
12
2max.
5
11.6
2max.
0.8max.
2max.
φ8.3
5.32
Bottom View
4.4
1
SCL
4.05
(0.78)
GND
SDA
1max.
VCC
SM04B-GHS-TB(JST)
8.25
1max.
1max.
注. 由于绝缘距离的限制,不可接触金属零
件。
注. 上述外形尺寸图中,未注公差为±0.3mm。
13
D6T系列
MEMS非接触温度传感器

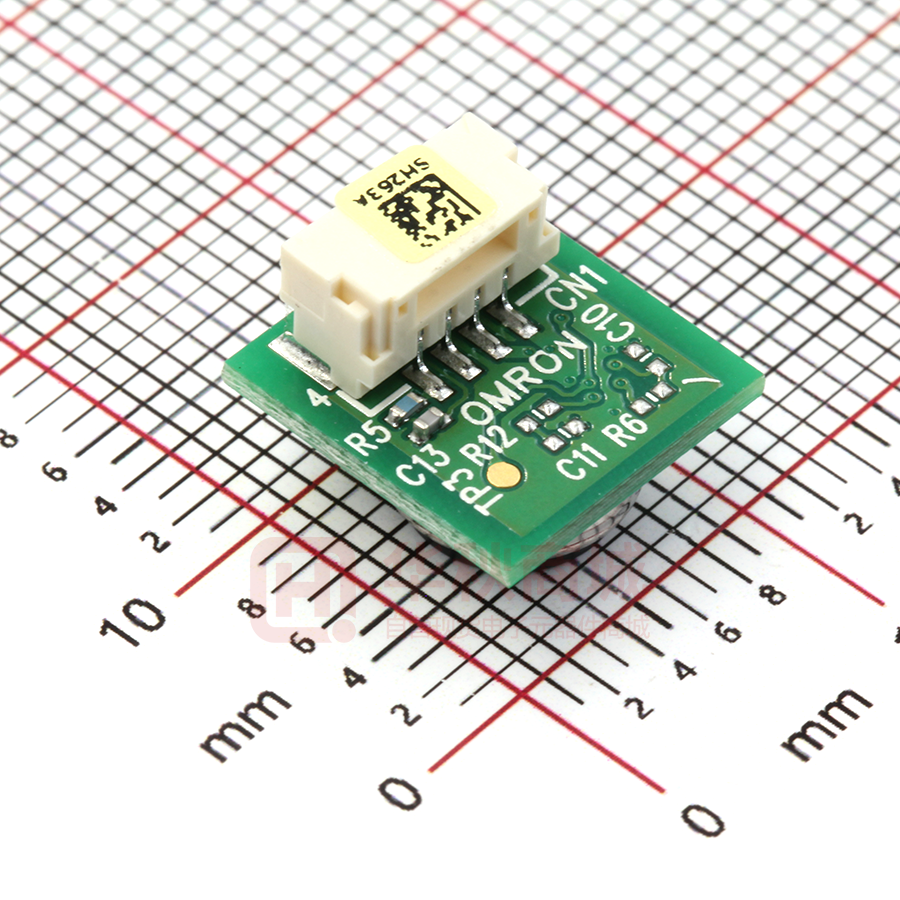

D6T-1A-01 / D6T-1A-02
可进行保持、固定的区域(斜线部)
Top View
2max.
12±0.2
0.8max.
2max.
5
11.6±0.2
2max.
0.8max.
2max.
φ8.3
(3.79)
Bottom View
4.4
1
SCL
4.05
0.78
GND
SDA
VCC
1max.
SM04B-GHS-TB(JST)
8.25
1max.
1max.
注. 由于绝缘距离的限制,不可接触金属零
件。
D6T-HARNESS-02(另售)
电缆
: UL1061.AWG#28
UL套管 : T-105-2 No.8
接插件 : GHR-04V-S
触头
: SSHL-002T-P0.2
电缆颜色
VCC
GND→黑色
VCC→红色
SDA→蓝色
SCL→黄色
SDA
* 剥离包层的长度
5
15±3
*
660±10
(φ3.38 PVC、黑色)
750±10
注. 上述外形尺寸图中,未注公差为±0.3mm。
14
GND
SCL
730±10
D6T系列
MEMS非接触温度传感器
请正确使用
使用注意事项
●关于安装
●关于使用
·受周围环境和安装位置的影响,传感器有可能无法发挥上述特
性,采用时请在充分理解、充分考虑的基础上,在贵公司的实际
设备上事先进行评价后使用。
·本产品为精密设备,如果坠落或承受过度的冲击、力,会发生故
障或特性变化,因此请勿使其坠落,或向接插件部施加过大的
力。请勿使用坠落的产品。
·请在采取防静电对策后进行操作。
·请务必在切断设备电源的状态下安装传感器。在接通电源的状
态下进行作业,可能会导致误动作等。
·请切实固定光轴,以防发生偏移。
●关于使用环境
·请勿在镜头上容易附着尘埃、油分等的环境中使用。否则可能无
法正确测量温度。
·请勿在下述环境中使用。
·受水或油滴侵袭的场所
·室外
·阳光直射的场所
·有腐蚀性气体(氯、硫化气体、氨气等)的场所
·温度变化剧烈的场所
·可能会结冰、凝露的场所
·振动、冲击影响严重的场所
●关于抗干扰措施
·本产品未配备保护电路,即使是瞬间,也请勿施加超过绝对最大
额定值的电负载。否则会导致电路损坏。并且,请根据需要设置
保护电路,避免超过绝对最大额定值。
·设置本产品时,请尽量远离产生高频的设备 ( 高频焊机、高频缝
纫机等)或产生浪涌的设备。
·在产生干扰的周围设备 ( 尤其是电机、变压器、螺线管、电磁线
圈等带电感成分的设备)处,请安装浪涌吸收器或噪声滤波器。
·为了防止感应干扰,本体接插件的接线应与高电压、大电流的动
力线隔开。使用屏蔽线等方法也很有效。
·使用开关调整器时,电源的开关干扰可能会导致误动作,请在确
认的基础上使用。
·请在平面上进行安装。安装面上如果存在高低差,传感器会发生
变形,无法正确进行测量。
·请勿使用螺丝进行安装。否则可能导致基板的光刻胶剥落。固定
时请正确安装,避免光刻胶剥落。
·安装后请务必进行动作确认。
·请使用指定的接插件 (JST 公司制造 GHR-04)切实连接,以免脱
落。另外,直接焊接在接插件连接端子上可能会导致故障。
·接线时,请勿接错端子的极性。否则可能导致故障。
·请勿分解。
·请勿将电缆线束用于本产品以外的用途。
15
