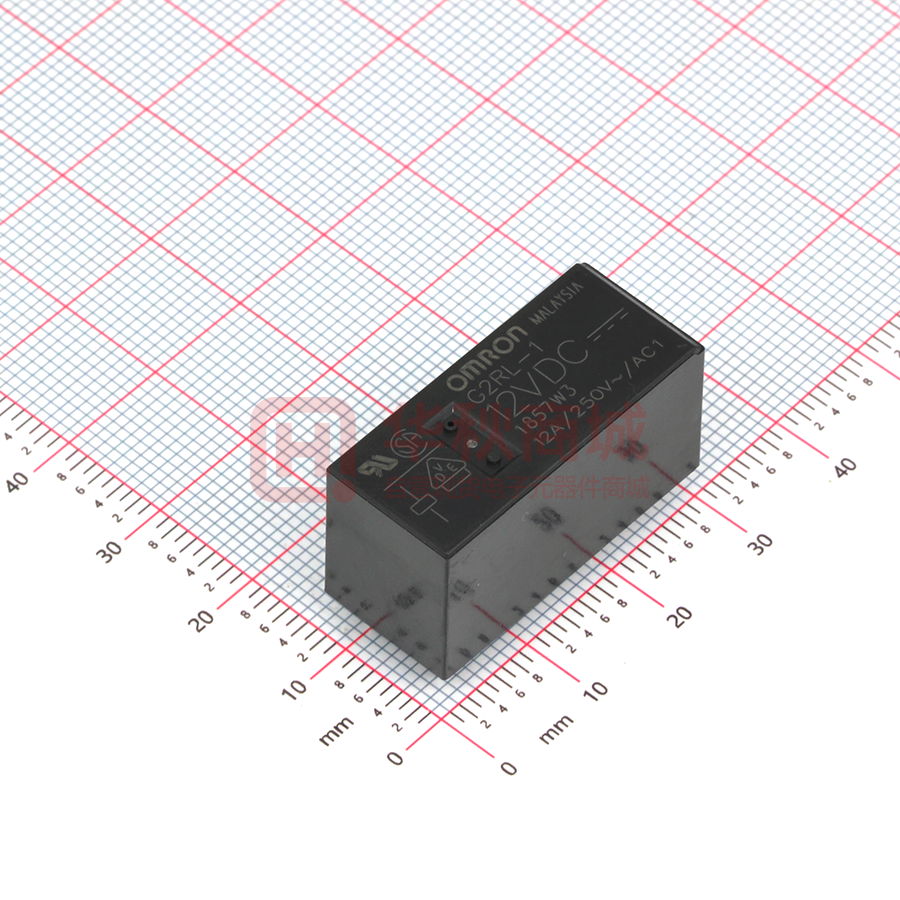

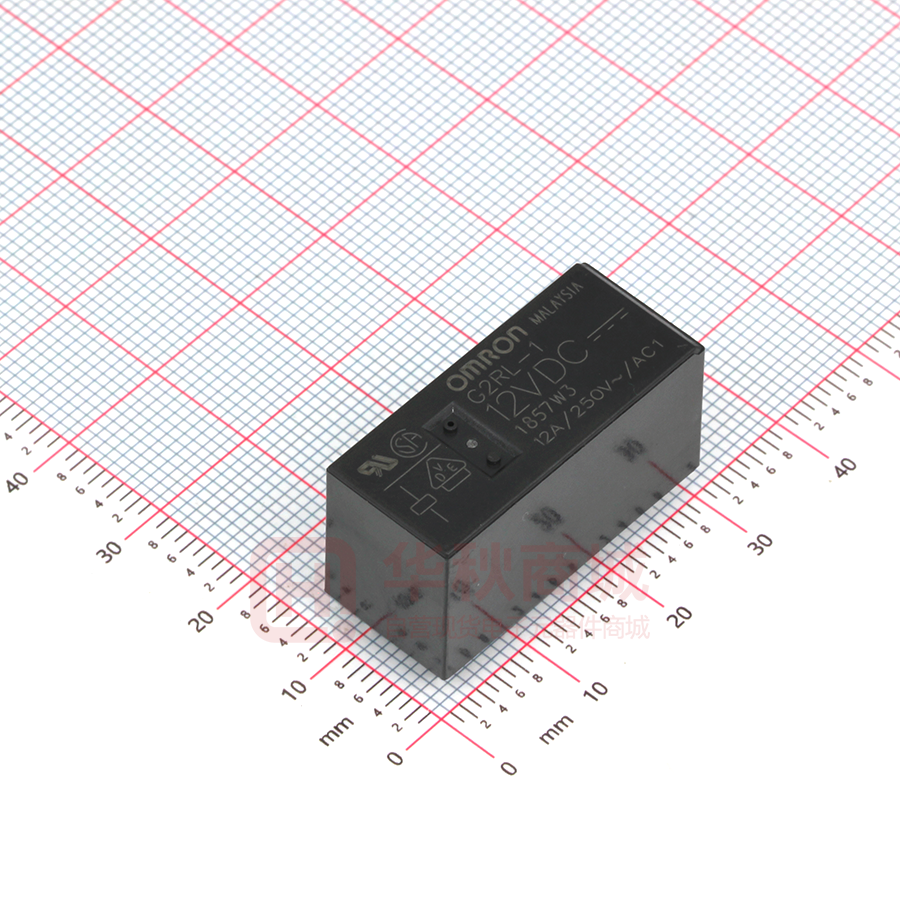

G2RL-1-DC12V

G2RL PCB功率继电器 15.7mm纤薄型功率继电器， 非常适合用于微型设备 ●提供种类丰富的单极、双极、大容量型(16A)和高灵敏度型 (250mW)继电器。 ●外形纤薄，最大高度仅为15.7mm。 ●符合VDE (EN61810-1)、UL508和CSA22.2标准 ●符合CQC(-CN型号) ●符合IEC/EN 60335-1。（-HA型号） ●符合85℃和105℃（-CV型号）的使用环境温度要求。 ●间距和爬电距离：8mm / 8mm以上。 ●线圈绝缘类型：F类(UL1446)。 ●G2RL-1A-E-ASI：提供额定值符合TV3标准的型号。 符合RoHS G 2 R L ■型号结构 ■应用示例 G2RL-□□□-□-□-□-□-□ _ _ _ _ _ _ _ _ ●家用电器 ●OA设备 ●工业机械 　   ①极数 1 ：1极 2 ：2极 ②接点结构 无 ：SPDT (1c) A ：SPST-NO (1a) ③防护构造 无 ：耐助焊剂型 4 ：塑料密封型    ⑤特殊要求 无 ：标准 CV ：16A，固定为5mm， 在105℃时开关 ⑥市场代码 无 ：通用 HA ：家用电器， 符合IEC/EN60335-1 ⑦接点材质 无 ：标准（银合金，无镉） ASI：银锡铟合金 ④分类 无 ：标准 E ：大容量 H ：高灵敏度 ⑧安全标准/封装类型 CN ：取得CQC认证(UL/CSA/VDE/CQC、泡沫塑料托盘封装) ■订购信息 端子形状 市场代码 分类 接点结构 SPST-NO (1a) SPDT (1c) 标准 DPST-NO (2a) DPDT (2c) 通用继电器 SPST-NO (1a) 印刷电路板用端子 大容量 SPDT (1c) 防护构造 耐助焊剂型 塑料密封型 耐助焊剂型 塑料密封型 耐助焊剂型 塑料密封型 耐助焊剂型 塑料密封型 型号（CQC认证） G2RL-1A-CN G2RL-1A4-CN G2RL-1-CN G2RL-14-CN 耐助焊剂型 G2RL-1A-E-CN 塑料密封型 耐助焊剂型 塑料密封型 G2RL-1A4-E-CN G2RL-1-E-CN G2RL-14-E-CN SPST-NO (1a) 高灵敏度 标准 家用电器 大容量 SPDT (1c) DPST-NO (2a) DPDT (2c) SPST-NO (1a) SPDT (1c) 耐助焊剂型 注1.订购时，请在型号后添加额定线圈电压。 　 示例：G2RL-1A DC5 额定线圈电压 　 但是，产品外壳上的线圈电压注释将标记为□□VDC。 注2.请以管（20件/管）为单位下单。-CN型的封装形式为托盘(100件)。 注3.有关密封型号，请联系欧姆龙销售代表。 176 型号 G2RL-1A G2RL-1A4 G2RL-1 G2RL-14 G2RL-2A G2RL-2A4 G2RL-2 G2RL-24 G2RL-1A-E G2RL-1A-E-ASI G2RL-1A4-E G2RL-1-E G2RL-14-E G2RL-1A-E-CV G2RL-1A-H G2RL-1-H G2RL-2A-HA G2RL-2-HA G2RL-1A-E-HA G2RL-1-E-HA 额定线圈电压 最小包装单位 DC 5V DC 12V DC 24V DC 48V 20件/根 100件/托盘(-CN型) DC 12V DC 24V G2RL PCB功率继电器 ■额定值 ●线圈 项目 额定电压 额定电流(mA) 线圈电阻() 80.0 33.3 16.7 8.96 20.8 10.42 62.5 360 1,440 5,358 576 2,304 DC 5V DC 12V DC 24V DC 48V DC 12V DC 24V 标准 高灵敏度 动作电压(V) 复位电压(V) 额定电压的% 最大容许电压(V) 消耗功率(mW) 约400 70%以下 130% （85℃时） 10%以上 约430 75%以下 约250 注1.额定电流和线圈电阻是在线圈温度为23℃时的测定值，公差为±10%。 注2.动作特性是在线圈温度为23℃时的测定值。 注3.“最大电压”是指继电器线圈能承受的电压最大值。 ●接点（耐助焊剂） 分类 项目 标准型（阻性负载） 型号 G2RL-1A(-CN) G2RL-1(-CN) 接点类型 接点材质 额定负载 额定通电电流 最大开关电压 最大开关电流 故障率P水准（参考值*） 12A @ 250VAC 12A @ 24VDC（见“注”） 12A（见“注”） 12A 大容量型（阻性负载） G2RL-1A-E G2RL-2A G2RL-2 G2RL-1-E(-CN) (-CV、-ASI、-CN) 单 银合金（无镉） 8A @ 250VAC 16A @ 250VAC 8A @ 30VDC（见“注”） 16A @ 24VDC（见“注”） 8A (70℃)/5A (85℃)（见“注”） 16A（见“注”） 440VAC，300VDC 8A 16A 40mA @24VDC 高灵敏度型（阻性负载） G2RL-1A-H G2RL-1-H 10A @ 250VAC（见“注”） 10A（见“注”） 10A * 此值在开关频率为120次/分钟的条件下测得。 注.有关密封型号的额定值，请联系欧姆龙销售代表。 ●接点/（密封） 分类 型号 项目 接点类型 接点材质 标准型（阻性负载） G2RL-14(-CN) G2RL-2A4 G2RL-1A4(-CN) 额定负载 额定通电电流 最大开关电压 最大开关电流 故障率P水准（参考值*） G2RL-24 单 银合金（无镉） 3A @ 250VAC 3A @ 30VDC（见“注”） 8A (70℃)/5A (85℃)（见“注”） 440VAC，300VDC 8A 40mA @24VDC 8A(N.O.)/5A(N.C.) @ 250VAC 12A @ 24VDC（见“注”） 12A（见“注”） 12A 大容量型（阻性负载） G2RL-1A4-E(-CN) G2RL-14-E(-CN) 8A(N.O.)/5A(N.C.) @ 250VAC 16A @ 24VDC（见“注”） 16A（见“注”） 16A * 此值在开关频率为120次/分钟的条件下测得。 注.有关密封型号的额定值，请联系欧姆龙销售代表。 ■特性 分类 项目 极数 接点电阻 *1 动作（设定）时间 释放（复位）时间 绝缘电阻 *2 线圈与接点间 耐电压 同极接点间 异极接点间 耐冲击电压 寿命 耐振动 误动作 寿命 耐冲击 误动作 机械寿命 耐久性 标准型 1极 - （耐助焊剂） 50,000次(250VAC、12A) 30,000次(24VDC、12A) 电气寿命 *3 （阻性负载） 使用环境温度 使用环境湿度 重量 （密封） 20,000次 (250VAC、8A(N.O.)/5A(N.C.)) 30,000次(24VDC、12A) 大容量型 2极 高灵敏度型 1极 100m以下 15ms以下 5ms以下 1,000M以上 5,000VAC 50/60Hz 1min 1,000VAC 50/60Hz 1min 2,500VAC 50/60Hz 1min 10kV(1.2 x 50s) 10～55～10Hz，单振幅0.75mm（双振幅1.5mm） 10～55～10Hz，单振幅0.75mm（双振幅1.5mm） 1,000m/s2 通电：100m/s2，断电：100m/s2 20,000,000次（每小时18,000次） （耐助焊剂） G2RL-1(A)-E、G2RL-1A-E-ASI： （耐助焊剂） 　30,000次(250VAC、16A) 30,000次(250VAC、8A) 　30,000次(24VDC、16A) 30,000次(30VDC、8A) G2RL-1A-E-CV：50,000次 50,000次(250VAC、10A) 　(250VAC、16A、105℃) （密封） 30,000次(250VAC、3A) （密封） 20,000次(30VDC、3A) 20,000次(250VAC、8A(N.O.)/5A(N.C.)) 30,000次(24VDC、16A) -40℃～85℃（无结冰或凝露） -40℃～105℃（无结冰或凝露），G2RL-1A-E-CV 5%～85%（无结冰或凝露） 约12g 注. 上表中的值为23℃时的初始值。 1. 测量条件：在DC 5V、1A时采用电压降方法 2. 测量条件：采用500VDC兆欧表在与测量耐压强度相同的位置测得。 3. 每小时1,800次。 177 G 2 R L G2RL PCB功率继电器 ■工程数据 ●开关容量的最大值 G2RL-1A(-CN)、G2RL-1(-CN) 50 AC䱱ᙝ䍕䖳 A 10 50 AC䱱ᙝ䍕䖳 A 10 5 50 DC䱱ᙝ䍕䖳 DC䱱ᙝ䍕䖳 1 1 1 0.5 0.5 0.5 0.1 0 5 10 0.1 0.1 500 1,000 20 30 50 100 0 5 10 ●高灵敏度型 G2RL-1A-H、G2RL-1-H 10 20 30 50 100 500 1,000 ᔶީ⭫ুδVε ●环境温度与最大线圈电压 ᴶཝ㓵ാ⭫ুЦ Ч 仓ᇐ䙐⭫⭫⍷Ц Ч ᔶީ⭫⍷Ц Ч AC䱱ᙝ䍕䖳 10 5 ᔶީ⭫ুδVε ●环境温度与额定通电电流 50 0 500 1,000 20 30 50 100 ᔶީ⭫ুδVε A AC䱱ᙝ䍕䖳 10 5 5 DC䱱ᙝ䍕䖳 G 2 R L G2RL-2A、G2RL-2 ᔶީ⭫⍷Ц Ч ᔶީ⭫⍷Ц Ч ᔶީ⭫⍷Ц Ч A G2RL-1A-E(-CN)、G2RL-1-E(-CN) 250 20 G2RL-1A-E(-CN), G2RL-1-E(-CN) 200 16 15 % 180 G2RL-1A(-CN), G2RL-1(-CN) A G2RL-1A-E-CV 5 150 12 G2RL-1A-H, G2RL-1-H DC䱱ᙝ䍕䖳 130 10 110 100 8 1 ެԌ㊱ශ G2RL-2A, G2RL-2 0.5 5 50 0.1 0 5 10 500 1,000 20 30 50 100 ᔶީ⭫ুδVε ●环境温度与动作和复位电压 ࣞ֒ གྷ/փ⭫ুЦ仓ᇐ⭫ুⲺⲴ࠼∊ЧЦ 100 ⽰ׁφ 90 G2RL-14-E 24 VDC 㔝⭫ಞѠᮦφ5Ѡ 80 ࣞ֒⭫ু གྷփ⭫ু ԛс X ԛр 70 60 50 40 Ч ԛс X ԛр 30 % 20 10 0 20 40 60 80 100 120 ⧥ູ⑟ᓜδ°Cε 178 0 10 20 30 40 50 60 70 80 85 90 100 ⧥ູ⑟ᓜδ°Cε 0 10 20 30 40 50 60 70 80 85 90 100 105 110 ⧥ູ⑟ᓜδ°Cε G2RL PCB功率继电器 ●误动作冲击 G2RL-1(A)-E(-CN) Y NO᧛⛯ G2RL-2(A) Y 1,000 NO᧛⛯ X' 1,000 Z 1,000 130 1,000 Z' 1,000 X NC᧛⛯ 1,000 X' 1,000 示例：G2RL-14 12 VDC 继电器个数：5个 测试条件：在不使继电器通电 的条件下朝±X、±Y和±Z方 向各施加冲击三次，以核实误 动作次数。 要求：无误动作100m/s2 Z 1,000 150 1,000 Z' 1,000 X NC᧛⛯ 示例：G2RL-24 12 VDC 继电器个数：5个 测试条件：在不使继电器通电 的条件下朝±X、±Y和±Z方 向各施加冲击三次，以核实误 动作次数。 要求：无误动作100m/s2 ߨ࠱ᯯੇ Y 1,000 Y' X ߨ࠱ᯯੇ X' Y Z Z' 2 ঋփφm/s 1,000 Y' ঋփφm/s X X' Z Z' 2 Y' Y' ■电气寿命数据（参考值） G2RL-1-E(-CN) 8A 250VAC(cos=0.4) 8A 30VDC(L/R=7ms) 200,000次以上（常开） 10,000次以上（常开） G2RL-1(-CN) 5A 250VAC(cos=0.4) 5A 30VDC(L/R=7ms) 150,000次以上（常开） 10,000次以上（常开） G2RL-2 8A 250VAC(cos=1) 8A 30VDC G2RL-1A-E 一般用途(A300)，250VAC 一般用途(A300)，125VAC 30,000次以上 10,000次以上 G 2 R L 250,000次以上 150,000次以上 注.显示的结果是环境温度为23℃时的值。电气寿命因不同的测试条件而异。 如需获取与具体测试条件下的电气寿命有关的信息，请联系欧姆龙销售代表。 ■外形尺寸 （单位：mm） 端子排列/内部连接 （底视图） PCB安装孔 （底视图） G2RL-1A (-CN)、 G2RL-1A4 (-CN)、 G2RL-1A-H 3.5 12.7ԛс (12.5)* 29ԛс (28.8)* 4×φ1.3Ⲻᆊ (2.5) 1 3 7.5 15.7ԛс (15.5)* 5 (2.3) 0.5 3.5 0.5 20 4 （线圈无极性） 0.8 0.5 * ᒩൽ‫ٲ‬ 端子排列/内部连接 （底视图） PCB安装孔 （底视图） G2RL-1 (-CN)、 G2RL-14 (-CN)、 G2RL-1-H 3.5 3.5 12.7ԛс (12.5)* 29ԛс (28.8)* 5×φ1.3Ⲻᆊ (2.5) 1 2 3 7.5 15.7ԛс (15.5)* 5 (2.3) 0.5 3.5 0.5 4 （线圈无极性） 20 0.8 0.5 0.5 * ᒩൽ‫ٲ‬ 端子排列/内部连接 （底视图） PCB安装孔 （底视图） G2RL-1A-E (-HA、-CN)、 G2RL-1A4-E (-CN)、 G2RL-1A-E-CV、 G2RL-1A-E-ASI 5 12.7ԛс (12.5)* 29ԛс (28.8)* 6×φ1.3Ⲻᆊ (2.5) 1 3 4 8 6 5 7.5 15.7ԛс (15.5)* (2.3) 0.5 3.5 0.5 20 （线圈无极性） 0.8 0.5 * ᒩൽ‫ٲ‬ 179 G2RL PCB功率继电器 端子排列/内部连接 （底视图） PCB安装孔 （底视图） G2RL-1-E (-HA、-CN)、 G2RL-14-E (-CN) 5 5 12.7ԛс (12.5)* 29ԛс (28.8)* 8×φ1.3Ⲻᆊ (2.5) 1 2 3 4 8 7 6 5 7.5 15.7ԛс (15.5)* (2.3) 0.5 3.5 0.5 20 （线圈无极性） 0.8 0.5 0.5 * ᒩൽ‫ٲ‬ 端子排列/内部连接 （底视图） PCB安装孔 （底视图） G2RL-2A (-HA)、 G2R-2A4 5 12.7ԛс (12.5)* 29ԛс (28.8)* 6×φ1.3Ⲻᆊ (2.5) 1 3 4 8 6 5 7.5 15.7ԛс (15.5)* (2.3) 0.5 3.5 0.5 20 （线圈无极性） 0.8 0.5 * ᒩൽ‫ٲ‬ G 2 R L 端子排列/内部连接 （底视图） PCB安装孔 （底视图） G2RL-2 (-HA)、 G2R-24 5 12.7ԛс (12.5)* 29ԛс (28.8)* 5 8×φ1.3Ⲻᆊ (2.5) 1 2 3 4 8 7 6 5 7.5 15.7ԛс (15.5)* (2.3) 0.5 3.5 0.5 20 （线圈无极性） 0.8 0.5 0.5 * ᒩൽ‫ٲ‬ ■适用标准 ·适用国外标准的额定值与单独确定的性能值有所不同，使用前请确认这些数值。 UL标准认证： （文件编号：41643） CSA标准认证： （文件编号：LR31928） 型号 接点结构 G2RL-1A(-CN) SPST-NO (1a) G2RL-1(-CN) SPDT (1c) G2RL-1A-E (-HA、-CN) SPST-NO (1a) G2RL-1-E (-HA、-CN) SPDT (1c) 180 线圈额定值 3 ～ 48VDC 3 ～ 48VDC G2RL-1A-E-ASI SPST-NO (1a) 3 ～ 48VDC G2RL-1A-E-CV SPST-NO (1a) 3 ～ 48VDC G2RL-1A-H SPST-NO (1a) G2RL-1-H SPDT (1c) G2RL-2A (-HA) DPST-NO (2a) G2RL-2 (-HA) DPDT (2c) 3 ～ 48VDC 3 ～ 48VDC 接点额定值 试验次数 12A、250VAC（一般用途）、40℃ 100,000 12A、24VDC（阻性）、40℃ 50,000 16A、250VAC（一般用途）、40℃ 100,000 16A、24VDC（阻性）、40℃ 50,000 16A、250VAC（阻性）、85℃ 30,000 TV-3 40℃ 25,000 16A、250VAC（阻性）、105℃ 100,000 10A、250VAC（一般用途）、40℃ 10A、24VDC（阻性）、40℃ 8A、277VAC（一般用途）、40℃ 8A、30VDC（阻性）、40℃ 50,000 100,000 G2RL PCB功率继电器 EN/IEC 和 VDE 认证 型号 G2RL-1A(-CN) （证书编号：119650） 接点结构 线圈额定值 SPST-NO (1a) 3 ～ 48VDC G2RL-1(-CN) SPDT (1c) G2RL-1A-E (-HA、-CN) SPST-NO (1a) G2RL-1-E (-HA、-CN) SPDT (1c) G2RL-1A-E-ASI G2RL-1A-E-CV SPST-NO (1a) SPST-NO (1a) 3 ～ 48VDC 3 ～ 48VDC G2RL-1A-H G2RL-1-H SPST-NO (1a) SPDT (1c) 3 ～ 48VDC G2RL-2A (-HA) DPST-NO (2a) G2RL-2 (-HA) DPDT (2c) 3 ～ 48VDC 3 ～ 48VDC CQC 标准认证 接点结构 线圈额定值 SPST 5 ～ 48VDC G2RL-1-CN SPDT G2RL-1A-E-CN SPST G2RL-1-E-CN SPDT 5 ～ 48VDC G2RL-1A4-CN SPST 5 ～ 48VDC G2RL-14-CN SPDT G2RL-1A4-E-CN SPST G2RL-14-E-CN SPDT 5 ～ 48VDC 爬电距离 8mm 以上 间距 100,000 6,000 30,000 15,000 6,000 30,000 100,000 50,000 100,000 50,000 30,000 15,000 6,000 8mm 以上 接点额定值 100,000 12A、24VDC(L/R=0ms) 室温 100,000 12A、250VAC(cosφ=1) 室温 50,000 12A、24VDC(L/R=0ms) 室温 50,000 16A、250VAC(cosφ=1) 室温 50,000 16A、24VDC(L/R=0ms) 室温 50,000 16A、250VAC(cosφ=1) 室温 30,000 16A、24VDC(L/R=0ms) 室温 30,000 8A、250VAC(cosφ=1) 室温 20,000 12A、24VDC(L/R=0ms) 室温 30,000 8A(N.O.)/5A(N.C.)、250VAC(cosφ=1) 室温 20,000 12A、24VDC(L/R=0ms) 室温 30,000 8A、250VAC(cosφ=1) 室温 20,000 16A、24VDC(L/R=0ms) 室温 30,000 8A(N.O.)/5A(N.C.)、250VAC(cosφ=1) 室温 20,000 16A、24VDC(L/R=0ms) 室温 30,000 IIIa 绝缘类型 线圈接点电路 断路接点电路 额定绝缘电压 强化 微断开 250V 污染等级 3（耐助焊剂 / 密封） 额定电压 250V / 400V（耐助焊剂） 过电压类别 III IEC 61810-1 下的保护类别 符合 IEC 60335-1 的灼热丝 试验次数 12A、250VAC(cosφ=1) 室温 绝缘材料组别 继电器底座的跟踪指数 试验次数 （证书编号：CQC16002155725） 型号 G2RL-1A-CN 接点额定值 12A、250VAC(cos=1)、85℃ 12A、24VDC(L/R=0ms)、85℃ AC15：3A、240VAC、室温 DC13：2.5A、24VDC、50ms、室温 16A、250VAC(cos=1)、85℃ 16A、24VDC(L/R=0ms)、85℃ AC15： 3A、240VAC（常开）、室温、 1.5A、240VAC（常闭）、室温 DC13： 2.5A、24VDC（常开）、50ms、室温 16A、250VAC(cos=1)、85℃ 16A、250VAC(cos=1)、105℃ 10A、250VAC(cos=1)、85℃ 10A、250VAC(cos=1)、40℃ 10A、24VDC(L/R=0 ms)、85℃ 8A、250VAC(cos=1)、85℃ 8A、30VDC(L/R=0ms)、85℃ AC15：1.5A、240VAC、室温 DC13：2A、30VDC、50ms、室温 G 2 R L RT II（耐助焊剂）/ RT III（密封） < 仅限 HA 型号 > GWT 750℃以上 (IEC 60695-2-11) / GWFI 850℃以上 (IEC 60695-2-12) PTI 250 V 以上（外壳零件） ■注意事项 ·有关如何正确使用，请参见“印刷基板用继电器共通注意事项”部分。 使用注意事项 ●与G2R型号相比的安装位置 ·尽管G2RL型号和G2R型号均为纤薄型继电器，但它们的开关 容量等特性有所不同。使用前，请务必了解实际使用环境下的 运行情况。 ●清洁 ·G2RL型号耐助焊剂，外壳上有两个密封孔。因此，请勿通过 浸入沸水或浸泡的方式清洁本继电器。有关密封型继电器，请 联系欧姆龙销售代表。 ●在含腐蚀性气体的环境中使用继电器 ·请勿在含腐蚀性气体（含硫气体或有机气体）的环境中使 用本继电器。否则，接点表面会被腐蚀，产生连接故障， 这可能导致功能性故障。 181
