G2RL
PCB功率继电器

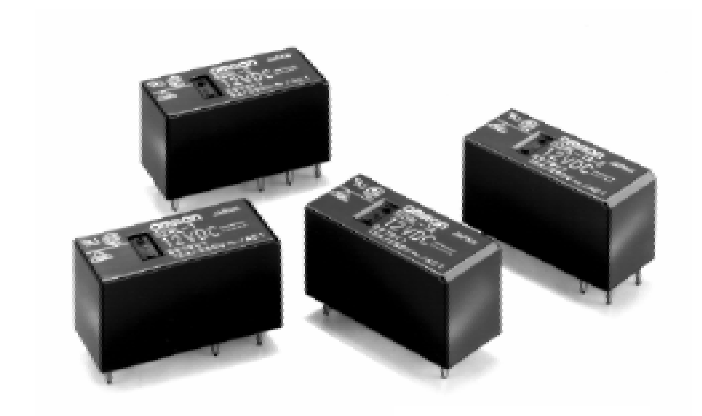

15.7mm纤薄型功率继电器，
适合用于微型设备
●提供种类丰富的单极、双极、大容量型(16A)和高灵敏度型
(250mW)继电器。
●符合IEC/EN 60335-1。(-HA型号)
●符合85℃和105℃(-CV型号)的使用环境温度要求。
●间距和爬电距离：8mm / 8mm以上。
●G2RL-1(A)-E-ASI：提供额定值符合TV3标准的型号。
●符合IEC/EN 60079-15
(型号G2RL-1(A)-H、G2RL-1A-E-CV(-HA)除外)。
●支持保持电压、PWM控制，有助于节能。(G2RL-□-PW1型)
符合RoHS
用途举例
■型号结构
家用电器、OA设备、
工业机械
G2RL-□□□-□-□-□-□-□-□
1 2 3 4 5 6 7 8
①极数
1 ：1极
2 ：2极
③防护构造
无 ：耐助焊剂型
4 ：塑料密封型
⑤接点材质
无 ：标准 (银合金，无镉)
ASI ：银锡铟合金
②接点结构
无 ：SPDT (1c)
A ：SPST-NO (1a)
④分类
无 ：标准
E ：大容量
H ：高灵敏度
⑥特殊要求1
无 ：标准
CV ：16A，固定为5mm，
在105℃时开关
⑦市场代码
无 ：通用
HA ：家用电器，
符合IEC/EN60335-1
⑨特殊要求2
无 ：标准
PW1 ：支持保持电压、
PWM控制
⑧包装
无 ：管封装
CN ：托盘封装
■订购信息
端子形状
市场代码
分类
接点结构
SPST-NO (1a)
防护构造
耐助焊剂型
塑料密封型
SPDT (1c)
耐助焊剂型
塑料密封型
标准
DPST-NO (2a)
耐助焊剂型
塑料密封型
DPDT (2c)
通用继电器
耐助焊剂型
塑料密封型
印刷电路板用端子
SPST-NO (1a)
耐助焊剂型
塑料密封型
大容量
SPDT (1c)
耐助焊剂型
塑料密封型
高灵敏度
SPST-NO (1a)
标准
SPDT (1c)
DPST-NO (2a)
DPDT (2c)
家用电器
大容量
耐助焊剂型
SPST-NO (1a)
SPDT (1c)
型号 (托盘封装)
G2RL-1A-CN
G2RL-1A4-CN
G2RL-1-CN
G2RL-14-CN
G2RL-1A-E-CN
G2RL-1A4-E-CN
G2RL-1-E-CN
G2RL-14-E-CN
-
型号
G2RL-1A
G2RL-1A-PW1
G2RL-1A4
G2RL-1
G2RL-1-PW1
G2RL-14
G2RL-2A
G2RL-2A-PW1
G2RL-2A4
G2RL-2
G2RL-2-ASI
G2RL-2-PW1
G2RL-24
G2RL-1A-E
G2RL-1A-E-ASI
G2RL-1A-E-CV
G2RL-1A-E-PW1
G2RL-1A4-E
G2RL-1-E
G2RL-1-E-ASI
G2RL-1-E-PW1
G2RL-14-E
G2RL-1A-H
G2RL-1-H
G2RL-1-HA
G2RL-2A-HA
G2RL-2-HA
G2RL-1A-E-HA
G2RL-1A-E-CV-HA
G2RL-1-E-HA
额定线圈电压
5, 12, 24, 48 VDC
5, 12, 24 VDC
最小包装单位
5, 12, 24, 48 VDC
5, 12, 24 VDC
5, 12, 24, 48 VDC
5, 12, 24 VDC
5, 12, 24, 48 VDC
5, 12, 24 VDC
5, 12, 24, 48 VDC
5, 12, 24 VDC
20个/根
100个/托盘(-CN型)
5, 12, 24, 48 VDC
5, 12, 24 VDC
5, 12, 24, 48 VDC
5, 12, 24 VDC
注1.订购时，请在型号后添加额定线圈电压。
示例：G2RL-1A DC5
额定线圈电压
但是，产品外壳上的线圈电压注释将标记为□□VDC。
注2.请以管 (20个/管)为单位下单。-CN型的封装形式为托盘(100个)。
注3.有关密封型号，请联系欧姆龙销售代表。
B-1
G
2
R
L
G2RL
PCB功率继电器
■额定值
●线圈
项目
额定电压
额定电流(mA)
线圈电阻(W)
80.0
33.3
16.7
8.96
50
20.8
10.42
62.5
360
1,440
5,358
96
576
2,304
DC 5V
DC 12V
DC 24V
DC 48V
DC 5V
DC 12V
DC 24V
标准、
大容量
高灵敏度
动作电压(V)
复位电压(V)
额定电压的%
最大容许电压(V)
约400
约120*
10%以上
10～41%*
70%以下
75%以下
消耗功率(mW)
130%
(85℃时)
约430
10%以上
约250
注1.额定电流和线圈电阻是在线圈温度为23℃时的测定值，公差为±10%。
注2.动作特性是在线圈温度为23℃时的测定值。
注3.“最大电压”是指继电器线圈能承受的电压最大值。
* 这些数值仅适用于-PW1型。采用保持电压时的功耗约为120 mW。请在第7页“线圈电压下降 (保持电压)”中确认详细信息。
●接点 (耐助焊剂)
标准型 (阻性负载)
分类
型号
项目
接点类型
接点材质
2极
高灵敏度型 (阻性负载)
1极
单
银合金 (无镉)
12A @ 250VAC
12A @ 24VDC (见“注”)
12A (见“注”)
额定负载
额定通电电流
最大开关电压
最大开关电流
故障率P水准 (参考值*)
G
2
R
L
大容量型 (阻性负载)
1极
12A
8A @ 250VAC
16A @ 250VAC
8A @ 30VDC (见“注”)
16A @ 24VDC (见“注”)
8A (70℃)/5A (85℃) (见“注”)
16A (见“注”)
440VAC，300VDC
8A
16A
40mA @24VDC
10A @ 250VAC (见“注”)
10A (见“注”)
10A
* 此值在开关频率为120次/分钟的条件下测得。
注.有关密封型号的额定值，请联系欧姆龙销售代表。
●接点/ (密封)
标准型 (阻性负载)
分类
型号
项目
接点类型
接点材质
1极
8A(N.O.)/5A(N.C.) @ 250VAC
12A @ 24VDC (见“注”)
12A (见“注”)
额定负载
额定通电电流
最大开关电压
最大开关电流
故障率P水准 (参考值*)
大容量型 (阻性负载)
1极
2极
单
银合金 (无镉)
3A @ 250VAC
3A @ 30VDC (见“注”)
8A (70℃)/5A (85℃) (见“注”)
440VAC，300VDC
8A
40mA @24VDC
12A
8A(N.O.)/5A(N.C.) @ 250VAC
16A @ 24VDC (见“注”)
16A (见“注”)
16A
* 此值在开关频率为120次/分钟的条件下测得。
注.有关密封型号的额定值，请联系欧姆龙销售代表。
■特性
分类
极数
项目
接点电阻 *1
动作时间
释放时间
绝缘电阻 *2
耐电压
线圈与接点间
同极接点间
异极接点间
标准型
-
耐冲击电压
耐振动
耐冲击
耐久性
寿命
误动作
寿命
误动作
机械寿命
电气寿命 *3
(阻性负载)
使用环境温度
使用环境湿度
重量
大容量型
1极
(耐助焊剂)
50,000次(250VAC、12A)
30,000次(24VDC、12A)
(密封)
20,000次
(250VAC、8A(N.O.)/5A(N.C.))
30,000次(24VDC、12A)
2极
100mW以下
15ms以下
5ms以下
1,000MW以上
5,000VAC 50/60Hz 1min
1,000VAC 50/60Hz 1min
2,500VAC 50/60Hz 1min
10kV(1.2 x 50ms)
10～55～10Hz，单振幅0.75mm (双振幅1.5mm)
10～55～10Hz，单振幅0.75mm (双振幅1.5mm)
1,000m/s2
通电：100m/s2，断电：100m/s2
20,000,000次 (每小时18,000次)
(耐助焊剂)
G2RL-1A-E (-ASI, -HA, -CN, PW1),
G2RL-1-E (-ASI, -HA, -PW1)：
(耐助焊剂)
30,000次(250VAC、16A)
30,000次(250VAC、8A)
30,000次(24VDC、16A)
30,000次(30VDC、8A)
G2RL-1A-E-CV(-HA)：
50,000次(250VAC、16A、105℃)
(密封)
30,000次(250VAC、3A)
(密封)
20,000次(30VDC、3A)
20,000次(250VAC、8A(N.O.)/5A(N.C.))
30,000次(24VDC、16A)
-40℃～85℃ (无结冰或凝露)
-40℃～105℃ (无结冰或凝露)，G2RL-1A-E-CV(-HA)
5%～85% (无结冰或凝露)
约12g
注. 上表中的值为23℃时的初始值。
1. 测量条件：在DC 5V、1A时采用电压降方法
2. 测量条件：采用500VDC兆欧表在与测量耐压强度相同的位置测得。
3. 每小时1,800次。
B-2
高灵敏度型
1极
50,000次(250VAC、10A)
G2RL
PCB功率继电器
■工程数据
●开关容量的最大值
1极标准型
50
10
50
AC䱱ᙝ䍕䖳
A
Ч
A
Ч
Ч
AC䱱ᙝ䍕䖳
2极型
ᔶީ⭫⍷Ц
ᔶީ⭫⍷Ц
ᔶީ⭫⍷Ц
A
1极大容量型
10
5
50
5
5
DC䱱ᙝ䍕䖳
DC䱱ᙝ䍕䖳
DC䱱ᙝ䍕䖳
1
1
1
0.5
0.5
0.5
0.1
0
5
10
AC䱱ᙝ䍕䖳
10
20 30 50 100
0.1
500 1,000
0
5
10
ᔶީ⭫ুδVε
0.1
500 1,000
20 30 50 100
0
5
10
500 1,000
20 30 50 100
ᔶީ⭫ুδVε
ᔶީ⭫ুδVε
●环境温度与额定通电电流
●环境温度与最大线圈电压
高灵敏度型
AC䱱ᙝ䍕䖳
10
A
ᴶཝ㓵ാ⭫ুЦ Ч
仓ᇐ䙐⭫⭫⍷Ц Ч
ᔶީ⭫⍷Ц Ч
A
50
250
20
1ᶷཝᇯ䠅ශ
200
16
15
% 180
1ᶷḽශ
5
150
12
DC䱱ᙝ䍕䖳
130
110
100
8
0.5
0.1
1ᶷ儎⚫ᮅᓜශ
10
1
5
10
20 30 50 100
500 1,000
0
ެԌ㊱ශ
2ᶷශ
5
0
G
2
R
L
G2RL-1A-E-CV
50
10
20
30
40
50
60
0
80 85 90 100
70
ᔶީ⭫ুδVε
10
20
30
40
50
60
70
80 85 90 100 105 110
⧥ູᓜδ°Cε
⧥ູᓜδ°Cε
●环境温度与动作和复位电压
ࣞ֒ གྷ/փ⭫ুЦ仓ᇐ⭫ুⲺⲴ࠼∊ЧЦ Ч
%
100
⽰ׁφ
90 G2RL-14-E 24 VDC
㔝⭫ಞѠᮦφ5Ѡ
80
ࣞ֒⭫ু
གྷփ⭫ু
ԛс
X
ԛр
70
60
50
40
ԛс
X
ԛр
30
20
10
0
20
40
60
80
100
120
⧥ູᓜδ°Cε
●误动作冲击
1极型
2极型
Y
NO⛯
Y
1,000
X'
1,000
NO⛯
Z
1,000
130
1,000
Z'
1,000
X
NC⛯
示例：G2RL-14 12 VDC
继电器个数：5个
测试条件：在不使继电器通电
的条件下朝±X、±Y和±Z方
向各施加冲击三次，以核实误
动作次数。
要求：无误动作100m/s2
ߨ࠱ᯯੇ
Y
1,000
Y'
X
ঋփφm/s
Y'
X'
1,000
Z
1,000
150
1,000
Z'
1,000
X
NC⛯
示例：G2RL-24 12 VDC
继电器个数：5个
测试条件：在不使继电器通电
的条件下朝±X、±Y和±Z方
向各施加冲击三次，以核实误
动作次数。
要求：无误动作100m/s2
ߨ࠱ᯯੇ
X'
Y
Z
Z'
2
1,000
1,000
Y'
ঋփφm/s
X
X'
Z
Z'
2
Y'
B-3
G2RL
PCB功率继电器
■电气寿命数据 (参考值)
G2RL-1-E(-CN)
8A 250VAC (cosf=0.4)
8A 30VDC (L/R=7ms)
200,000次以上(常开)
10,000次以上(常开)
G2RL-1(-CN)
5A 250VAC (cosf=0.4)
5A 30VDC (L/R=7ms)
150,000次以上(常开)
10,000次以上(常开)
G2RL-2
8A 250VAC (cosf=1)
8A 30VDC
G2RL-1A-E
一般用途(A300)，250VAC
一般用途(A300)，125VAC
30,000次以上
10,000次以上
250,000次以上
150,000次以上
注.显示的结果是环境温度为23℃时的值。电气寿命因不同的测试条件而异。
如需获取与具体测试条件下的电气寿命有关的信息，请联系欧姆龙销售代表。
■外形尺寸
(单位：mm)
G2RL-1A (-CN, -PW1)、
G2RL-1A4 (-CN)、
G2RL-1A-H
PCB安装孔
(底视图)
3.5
12.7ԛс
(12.5)*
29ԛс
(28.8)*
1
3
7.5
5
(2.3)
3.5
4×φ1.3Ⲻᆊ
(2.5)
15.7ԛс
(15.5)*
G
2
R
L
端子排列/内部连接
(底视图)
0.5
0.5
0.5
20
4
(线圈无极性)
0.8
* ᒩൽٲ
G2RL-1 (-CN, -PW1)、
G2RL-14 (-CN)、
G2RL-1-H、
G2RL-1-HA
PCB安装孔
(底视图)
3.5 3.5
12.7ԛс
(12.5)*
29ԛс
(28.8)*
1
3
2
7.5
5
(2.3)
0.5
0.5
0.5
G2RL-1A-E (-HA, -CN, -PW1)、
G2RL-1A4-E (-CN)、
G2RL-1A-E-CV (-HA)、
G2RL-1A-E-ASI
4
(线圈无极性)
20
0.8
0.5
* ᒩൽٲ
PCB安装孔
(底视图)
端子排列/内部连接
(底视图)
5
12.7ԛс
(12.5)*
29ԛс
(28.8)*
6×φ1.3Ⲻᆊ
(2.5)
1
3
4
8
6
5
7.5
15.7ԛс
(15.5)*
(2.3)
3.5
5×φ1.3Ⲻᆊ
(2.5)
15.7ԛс
(15.5)*
3.5
端子排列/内部连接
(底视图)
0.5
0.5
20
(线圈无极性)
0.8
0.5
* ᒩൽٲ
G2RL-1-E(-ASI, -HA, -CN, -PW1)、
G2RL-14-E (-CN)
PCB安装孔
(底视图)
5
12.7ԛс
(12.5)*
29ԛс
(28.8)*
8×φ1.3Ⲻᆊ
(2.5)
(2.3)
0.5
0.5
0.5
0.5
B-4
5
1
2
3
4
8
7
6
5
7.5
15.7ԛс
(15.5)*
3.5
端子排列/内部连接
(底视图)
0.8
* ᒩൽٲ
20
(线圈无极性)
G2RL
PCB功率继电器
G2RL-2A (-HA, -PW1)、
G2RL-2A4
PCB安装孔
(底视图)
5
12.7ԛс
(12.5)*
29ԛс
(28.8)*
6×φ1.3Ⲻᆊ
(2.5)
1
3
4
8
6
5
7.5
15.7ԛс
(15.5)*
(2.3)
3.5
端子排列/内部连接
(底视图)
0.5
0.5
20
(线圈无极性)
0.8
0.5
* ᒩൽٲ
G2RL-2 (-HA, -PW1)、
G2RL-24、
G2RL-2-ASI
PCB安装孔
(底视图)
5
12.7ԛс
(12.5)*
29ԛс
(28.8)*
5
8×φ1.3Ⲻᆊ
(2.5)
1
2
3
4
8
7
6
5
7.5
15.7ԛс
(15.5)*
(2.3)
3.5
端子排列/内部连接
(底视图)
0.5
0.5
0.5
0.5
20
(线圈无极性)
0.8
* ᒩൽٲ
G
2
R
L
■适用标准
·适用国外标准的额定值与单独确定的性能值有所不同，使用前请确认这些数值。
UL标准认证：
CSA标准认证：
(文件编号：41643)
(文件编号：LR31928)
型号
接点结构
线圈额定值
G2RL-1A (-CN, -PW1)
G2RL-1 (-HA, -CN, -PW1)
SPST-NO (1a)
SPDT (1c)
G2RL-1A-E (-HA, -CN, -PW1)
G2RL-1-E (-HA, -CN, -PW1)
SPST-NO (1a)
SPDT (1c)
G2RL-1A-E-ASI
G2RL-1-E-ASI
SPST-NO (1a)
SPDT (1c)
3～48VDC
G2RL-1A-E-CV (-HA)
SPST-NO (1a)
3～48VDC
G2RL-1A-H
G2RL-1-H
SPST-NO (1a)
SPDT (1c)
3～48VDC
G2RL-2A (-HA, -PW1)
G2RL-2 (-HA, -PW1)
DPST-NO (2a)
DPDT (2c)
3～48VDC
G2RL-2-ASI
DPDT (2c)
3～48 VDC
EN/IEC 和 VDE 认证
型号
G2RL-1A (-CN, -PW1)
G2RL-1(-HA, -CN, -PW1)
3～48VDC
3～48VDC
接点额定值
12A、250VAC (一般用途)、40℃
12A、24VDC (阻性)、40℃
16A、250VAC (一般用途)、40℃
试验次数
100,000
50,000
100,000
16A、24VDC (阻性)、40℃
50,000
16A、250VAC (阻性)、85℃
30,000
TV-3 40℃
16A、250VAC (阻性)、105℃
10A、250VAC (一般用途)、40℃
10A、24VDC (阻性)、40℃
8A、277VAC (一般用途)、40℃
8A、30VDC (阻性)、40℃
25,000
100,000
50,000
100,000
8A、250VAC (阻性)、85℃
15,000
8A、30VDC (阻性)、85℃
15,000
( 证书编号：119650)
接点结构
SPST-NO (1a)
SPDT (1c)
线圈额定值
5,12,24,48 VDC
G2RL-1A-E (-HA, -CN, -PW1)
G2RL-1-E (-HA, -CN, -PW1)
SPST-NO (1a)
SPDT (1c)
G2RL-1A-E-ASI
G2RL-1-E-ASI
G2RL-1A-E-CV (-HA)
SPST-NO (1a)
SPDT (1c)
SPST-NO (1a)
G2RL-1A-H
G2RL-1-H
SPST-NO (1a)
SPDT (1c)
5,12,24 VDC
G2RL-2A (-HA, -PW1)
G2RL-2 (-HA, -PW1)
DPST-NO (2a)
DPDT (2c)
5,12,24,48 VDC
G2RL-2-ASI
DPDT (2c)
5,12,24,48 VDC
5,12,24,48 VDC
接点额定值
12A、250VAC (cosf=1)、85℃
12A、24VDC (L/R=0ms)、85℃
AC15：3A、240VAC、室温
DC13：2.5A、24VDC、50ms、室温
16A、250VAC (cosf=1)、85℃
16A、24VDC (L/R=0ms)、85℃
AC15： 3A、240VAC (常开)、室温、
1.5A、240VAC (常闭)、室温
DC13： 2.5A、24VDC (常开)、50ms、室温
5,12,24,48 VDC
16A、250VAC (cosf=1)、85℃
5,12,24,48 VDC
16A、250VAC (cosf=1)、105℃
10A、250VAC (cosf=1)、85℃
10A、250VAC (cosf=1)、40℃
10A、24VDC (L/R=0 ms)、85℃
8A、250VAC (cosf=1)、85℃
8A、30VDC (L/R=0ms)、85℃
AC15：1.5A、240VAC、室温
DC13：2A、30VDC、50ms、室温
8A、250VAC (阻性)、85℃
8A、30VDC (阻性)、85℃
试验次数
100,000
6,000
30,000
15,000
6,000
30,000
100,000
50,000
100,000
50,000
30,000
15,000
6,000
15,000
15,000
B-5
G2RL
CQC 标准认证
PCB功率继电器
( 证书编号：CQC16002155725)
型号
接点结构
G2RL-1A (-CN, -PW1)
SPST-NO (1a)
G2RL-1 (-CN, -PW1)
SPDT (1c)
G2RL-1A-E (-CN, -PW1)
SPST-NO (1a)
G2RL-1-E (-CN, -PW1)
SPDT (1c)
G2RL-1A4 (-CN)
SPST-NO (1a)
G2RL-14 (-CN)
SPDT (1c)
G2RL-1A4-E (-CN)
SPST-NO (1a)
G2RL-14-E (-CN)
SPDT (1c)
线圈额定值
5 ～ 48V
5 ～ 48V
5 ～ 48V
5 ～ 48V
CQC 标准认证
接点结构
G2RL-1A (-PW1)
SPST-NO (1a)
G2RL-1 (-HA, -PW1)
SPDT (1c)
G2RL-1A-E (-ASI, -HA, -PW1)
G2RL-1A-E-CV (-HA)
SPST-NO (1a)
G2RL-1-E (-ASI, -HA, -PW1)
SPDT (1c)
G2RL-2A (4) (-HA, -PW1)
DPST-NO (2a)
G2RL-2 (-ASI, -HA, -PW1)
DPDT (2c)
线圈额定值
5 ～ 48V
5 ～ 48V
5 ～ 48V
接点额定值
12A,250VAC(Cosf=1) 室温
12A,24VDC(L/R=0ms) 室温
12A,250VAC(Cosf=1) 室温
12A,24VDC(L/R=0ms) 室温
16A,250VAC(Cosf=1) 室温
16A,24VDC(L/R=0ms) 室温
16A,250VAC(Cosf=1) 室温
16A,24VDC(L/R=0ms) 室温
8A,250VAC(Cosf=1) 室温
8A,24VDC(L/R=0ms) 室温
3A,250VAC(Cosf=1) 室温
3A,24VDC(L/R=0ms) 室温
爬电距离
8mm以上
间距
8mm以上
绝缘材料组别
IIIa
绝缘类型 线圈接点电路
断路接点电路
额定绝缘电压
强化
微断开
250V
污染等级
3 (耐助焊剂/密封)
额定电压
250V / 400V (耐助焊剂)
过电压类别
III
IEC 61810-1 下的保护类别
RT II (耐助焊剂)/ RT III (密封)
符合 IEC 60335-1 的灼热丝
继电器底座的跟踪指数
B-6
试验次数
100,000
100,000
50,000
50,000
50,000
50,000
30,000
30,000
20,000
30,000
20,000
30,000
20,000
30,000
20,000
30,000
( 证书编号：CQC17002171904)
型号
G
2
R
L
接点额定值
12A,250VAC (Cosf=1) 室温
12A,24VDC (L/R=0ms) 室温
12A,250VAC (Cosf=1) 室温
12A,24VDC (L/R=0ms) 室温
16A,250VAC (Cosf=1) 室温
16A,24VDC (L/R=0ms) 室温
16A,250VAC (Cosf=1) 室温
16A,24VDC (L/R=0ms) 室温
8A,250VAC (Cosf=1) 室温
12A,24VDC (L/R=0ms) 室温
8A (N.O.)/5A (N.C.)、250VAC (Cosf=1) 室温
12A,24VDC (L/R=0ms) 室温
8A,250VAC (Cosf=1) 室温
16A,24VDC (L/R=0ms) 室温
8A (N.O.)/5A (N.C.)、250VAC (Cosf=1) 室温
16A,24VDC (L/R=0ms) 室温
GWT 750℃以上(IEC 60695-2-11) / GWFI 850℃以上(IEC 60695-2-12)
PTI 250 V以上 (外壳零件)
试验次数
50,000
30,000
50,000
30,000
30,000
30,000
30,000
30,000
30,000
30,000
30,000
30,000
G2RL
PCB功率继电器
■注意事项
·有关如何正确使用，请参见“印刷基板用继电器共通注意事项”部分。
使用注意事项
●与G2R型号相比的安装位置
·尽管G2RL型号和G2R型号均为纤薄型继电器，但它们的开关
容量等特性有所不同。使用前，请务必了解实际使用环境下的
运行情况。
●清洁
·G2RL型号耐助焊剂，外壳上有两个密封孔。因此，请勿通过
浸入沸水或浸泡的方式清洁本继电器。有关密封型继电器，请
联系欧姆龙销售代表。
●在含腐蚀性气体的环境中使用继电器
·请勿在含腐蚀性气体(含硫气体或有机气体)的环境中使用本继
电器。否则，接点表面会被腐蚀，产生连接故障，这可能导致
功能性故障。
●继电器动作后的线圈电压下降(保持电压)
·如果继电器动作后线圈电压降为保持电压，应先向线圈施加额
定电压至少100ms，如下图所示。
·线圈保持电压需为额定电压的55%以上。请勿让电压波动使线
圈保持电压降至此值以下。
G
2
R
L
100%
(额定电压)
55%
(保持电压)
100ms以上
施加的线圈电压
额定电压
100%
保持电压
55%
线圈电阻 *
62.5Ω (5 VDC)
360Ω (12 VDC)
1,440Ω (24 VDC)
功耗
约 400 mW
约 120 mW
* 线圈电阻是在线圈温度为23℃时的测定值，公差为±10%。
●通过PWM驱动降低线圈功耗
·PWM 驱动对应产品(-PW1)可利用PWM控制降低线圈保持电流，
从而实现省电。
·继电器工作时请对线圈施加100ms以上的额定电压。
·下述为本公司验证条件。使用前，请务必在实际使用条件下对
实际设备进行确认。
■驱动电路示例
线圈施加电压(100%)
浪涌吸收
二极管
脉冲输入
继电器线圈
■本公司验证条件
·施加电压：额定电压
·Duty：60%以上
·频率：10kHz以上
·二极管Vf：0.4 V以下
MOS-FET
订购前请务必阅读我司网站上的“注意事项”。
欧姆龙电子部品 (中国) 统辖集团
网站
欧姆龙电子部件贸易 (上海) 有限公司
Cat. No. J117-CN-02
2021年3月
https://www.ecb.omron.com.cn
C OMRON Corporation 2019-2021 All Rights Reserved.
○
规格等随时可能更改，恕不另行通知。
B-7
