1. 物料型号：
- 型号为SRV05-4MR6，是一种瞬态电压抑制器，用于保护高速数据线。
2. 器件简介：
- SRV05-4MR6设计用于保护高速数据线免受ESD（静电放电）、EFT（电快速瞬变）和雷击的影响。它具有低工作电压（5V）、低钳位电压、低电容（<5pF）适用于高速接口，并且符合IEC61000-4-2（ESD）、IEC61000-4-4（EFT）、IEC61000-4-5（雷击）的测试标准。
3. 引脚分配：
- 数据线连接在引脚1、3、4和6，负参考引脚连接在引脚2。引脚5直接连接到正电源轨（Vcc）。
4. 参数特性：
- 反向工作电压（VRWM）：5.0V
- 击穿电压（VBR）：6.0V
- 反向漏电流（IR）：5.0uA
- 钳位电压（Vc）：1A时12.5V，5A时17.5V
- 节点电容（CJ）：I/O引脚与地之间3.0-5.0pF，I/O引脚之间1.5-3.0pF
5. 功能详解：
- SRV05-4MR6集成了用于钳位目的的涌浪额定、低电容转向二极管和TVS二极管。如果发生瞬态条件，转向二极管将驱动瞬态到电源正轨或接地。TVS设备保护电源线免受过电压条件的影响，以避免损坏电源和任何下游组件。
6. 应用信息：
- SRV05-4MR6用于保护通信系统、计算机和计算机外围设备免受ESD事件或瞬态过电压条件的损害。由于其低电容，可以用于高速I/O数据线。
7. 封装信息：

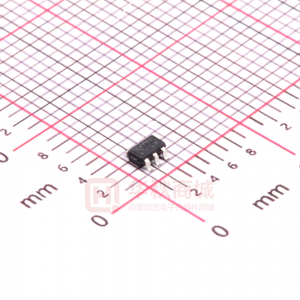

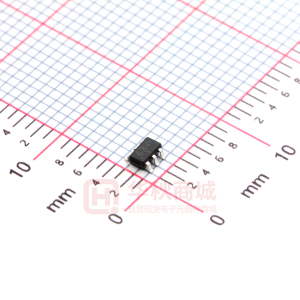

- 封装为TSOP-6（铅免费），具体尺寸和标记图在文档中有详细描述。
