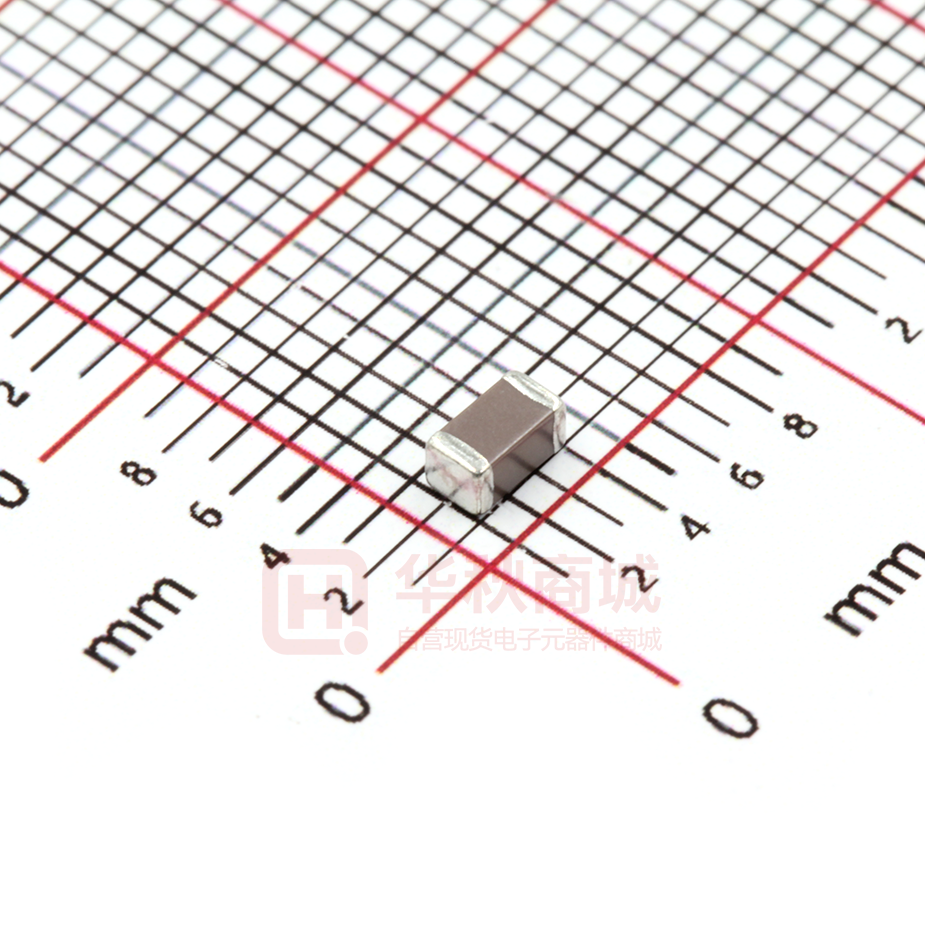

CM316X7S475K100AT

多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors ■特点 ●多层片状陶瓷电容器通过以高纯度、超精密、均匀的陶瓷为原料，以及和内部电极的整体 结构，实现了高可靠性。 ●过采用高介电常数材料和高精度生产技术，实现了小型化和大容量化。 ●原从原料到出厂，采用贯彻一条龙式的生产线，并在彻底、精细的品质管理体制下进行生产。 ●京瓷有7个产品系列，通过各种形式、温度特性、额定电压的组合，形成了丰富的产品种类， 从而能满足细微的设计规格。请根据使用目的和条件等进行选购。 （例） ①系列名称 ：CM系列(普通应用) ②形式 ：0603形 ③温度特性 ：X5R特性 ④公称静电容量 ：2.2μF ⑤静电电容值允差 ：±20％ ⑥额定电压 ：6.3Vdc ⑦外部端电极 ：Sn电镀 ⑧包装 ：2mm间距/卷盘直径φ180 ■型号编制方法 CM 03 X5R 225 M 06 A H □□□ ① ② ③ ①系列名 ④ ⑤ ⑥ ⑦ ⑧ ②形式 代号 特徴 CM 普通应用 CT 薄型 CU 低损耗 KNH 三端子产品 代号 02 03 05 105 21 316 32 * ④公称静电容量 ③温度特性 JIS 0402 0603 1005 1608 2012 3216 3225 EIA 01005 0201 0402 0603 0805 1206 1210 ⑤静电电容值允差 代号 A* B C D G* J K 用于个别规格或 T 尺寸的管理。 温度补偿类（CG/CH） 允差 ±0.05pF ±0.1pF ±0.25pF ±0.5pF ±2% ±5% ±10% ：选用品 温　度　补　偿　类 代号 使用温度范围（℃） 公称値（ppm/ ℃） CG −55 ～ 125 0 CH 允差（ppm/ ℃） ±30 ±60 ・温度系数取决于20℃和85℃两点的测定值。 高　介　电　常　数　型 代号 使用温度范围（℃） 容量変化率（%） 基准温度（℃） X5R −55 ～ 85 ±15 X6S ±22 −55 ～ 105 X6T +22/-33 25 X7R ±15 X7S −55 ～ 125 ±22 X7T +22/-33 ⑥额定电压 代号 04 06 10 16 25 35 50 100 电压 4Vdc 6.3Vdc 10Vdc 16Vdc 25Vdc 35Vdc 50Vdc 100Vdc ⑦外部端电极 代号 A 种类 Sn电镀 ・Au电 镀 产 品 是 选 用 品，敬请咨询。 容量以pF为单位，用3个字符表示。前面2个字符表示静电容 量的有效数字的第1位和第2位，第3个字符表示有效数字后面 的0的个数。包括小数点时，小数点的位置用R表示，所有数 字均为有效数字。 （例） 代号 静电容值 R50 1R0 100 101 102 103 104 105 106 0.5pF 1pF 10pF 100pF 1nF 10nF 100nF 1µF 10µF E STANDARD NUMBER E3 E6 E12 E24 1.0 1.0 1.1 1.0 1.2 1.2 1.3 1.0 1.5 1.5 1.6 1.5 1.8 1.8 2.0 2.2 2.2 2.4 2.2 2.7 2.7 3.0 2.2 3.3 3.3 3.6 3.3 3.9 3.9 4.3 4.7 4.7 5.1 4.7 5.6 5.6 6.2 4.7 6.8 6.8 7.5 6.8 8.2 8.2 9.1 ⑧包装(编带) 代号 适应格式 T 105形～ 32形 H 02形～ 05形 Q 03形/05形 P 02形 L 105形～ 32形 N 02形～ 05形 W 03形/05形 间距 卷盘直径 4mm 2mm φ180 1mm 1mm 4mm φ330 2mm 1mm ・ 尺 寸， 静 电 容 量 相 同 的产品可用额定电压高 的产品代用。 高介电常数型 (X5R/X6S/X6T/X7R/X7S/X7T) 代号 允差 ±5% J* K ±10% M ±20% * ：选用品 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 形状、尺寸 ■CM/CT/CU系列 ■包装数量代号 20kp（E 8 / 2） L W ×1,000個 形式 02 03 05 105 21 JIS P～P 0603 L W 尺寸规格（mm） T P min. P max. P ～ P min. 01005 A 0.4±0.02 0.2±0.02 0.2±0.02 0.07 0.14 0.13 0.6±0.03 0.3±0.03 0.6±0.05 0.3±0.05 0.6±0.09 0.3±0.09 0.6±0.09 0.3±0.09 0402 1608 0603 2012 0805 316 3216 1206 32 3225 1210 代号 4 8 部件插入角孔 宽度 4mm 8mm 代号 1 2 4 间距 1mm 2mm 4mm P 尺寸 代号 0201 1005 种类 塑料 纸 EIA 代号 0402 载带幅 代号 E P T P 载带 A B C D E F A B C D E F G H A B C D E A B C D E F A B C A 1.0±0.05 0.5±0.05 1.0±0.15 0.5±0.15 1.0±0.20 0.5±0.20 1.6±0.10 0.8±0.10 1.6±0.15 1.6±0.20 1.6±0.25 0.8±0.15 0.8±0.20 0.8±0.25 2.0±0.10 1.25±0.10 2.0±0.15 1.25±0.15 2.0±0.20 1.25±0.20 3.2±0.20 3.2±0.30 3.2±0.30 1.6±0.15 1.6±0.20 1.6±0.30 2.5±0.20 0.22 max. 0.3±0.03 0.3±0.05 0.25 max. 0.3±0.09 0.5±0.05 0.22 max. 0.33 max. 0.5±0.05 0.5±0.15 0.33 max. 0.55 max. 0.5±0.20 0.80 max. 0.55 max. 0.8±0.10 0.8±0.15 0.8±0.20 0.8±0.25 0.95 max. 1.25±0.10 0.95 max. 1.25±0.15 0.95 max. 1.25±0.20 1.6±0.15 1.6±0.20 1.6±0.30 2.5±0.20 φ180卷盘 40kp（E4/1） 20kp（P8/2） 包装 φ330卷盘 ー 80kp（P8/2） 0.10 0.20 0.20 0.13 0.23 0.19 0.13 0.23 0.19 0.13 0.23 0.19 10kp（P8/2） ー 0.30 20kp（P8/1） 10kp（P8/2） 100kp（P8/1） 50kp（P8/2） 10kp（P8/2） 40kp(P8/2） 0.15 0.35 30kp（P8/1） 15kp（P8/2） 150kp（P8/1） 50kp（P8/2） 15kp（P8/2） ー 0.15 0.35 0.30 0.15 0.35 0.30 0.15 0.15 0.35 0.35 0.30 0.30 0.20 0.60 0.50 4kp（P8/4） 10kp（P8/4） 10kp（E8/4） 10kp（P8/4） 10kp（E8/4） 10kp（P8/4） 10kp（E8/4） 10kp（P8/2） ー 10kp（P8/4） ー 0.20 0.75 0.70 4kp（P8/4） 3kp（E8/4) 4kp（P8/4） 3kp（E8/4） 4kp（P8/4） 3kp（E8/4） 0.30 0.85 1.40 2.5kp（E8/4） 5kp（E8/4） 0.30 0.30 0.85 1.00 1.90 1.40 2kp（E8/4） 1kp（E8/4） 4kp（E8/4） ー ＊选用品的包装数量，敬请咨询。 ■三端子产品KNH系列 L W R IN/ OUT IN/ OUT T P 形式 KNH 05 JIS G 代号 1005 EIA 0402 P 尺寸 代号 A B C L 1.0±0.10 1.0±0.15 1.0±0.20 W 0.5±0.20 0.5±0.15 0.5±0.20 尺寸规格（mm） T Ｇ 0.5 max. 0.3±0.10 0.5±0.15 0.5±0.20 Ｐ Ｒ φ180卷盘 0.15±0.10 ≧ 0.05 10kp(P8/2) 包装 φ330卷盘 － 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors CM系列 普通应用 【RoHS指令对应产品】 ■特点 ■用途 从L×W ：0.4mm×0.2mm的超小型电容到3.2mm×2.5mm电容，具有 种类繁多的温度特性、额定電圧、包装形式等，您可根据需要从中选择 符合您使用目的的产品。 常规型产品广泛用于民用电器与工业设备。 温度补偿类电容器 (CG/CH特性) 标准规范产品1 ●静电容量范围表 形　　式 (EIA Code) 额定电压（Vdc） 静电容量 1R0 1R5 2R0 3R0 4R0 5R0 6R0 7R0 8R0 9R0 100 120 150 180 220 270 330 390 470 560 680 820 101 121 151 181 221 1.0 pF 1.5 pF 2.0 pF 3.0 pF 4.0 pF 5.0 pF 6.0 pF 7.0 pF 8.0 pF 9.0 pF 10 pF 12 pF 15 pF 18 pF 22 pF 27 pF 33 pF 39 pF 47 pF 56 pF 68 pF 82 pF 100 pF 120 pF 150 pF 180 pF 220 pF 型号一览表 ：P21 CM02 CM03 （01005） （0201） 16 25 50 A B A A 上面以外的系列，敬请咨询。 容量范围表中的代号代表尺寸。规格值请参照下表。 （例）CM03 中的“B”是指 、 B : 尺寸代号 Ｌ: 0.6±0.03mm、Ｗ: 0.3±0.03mm、Ｔ: 0.3±0.03mm 形式 尺寸 代号 02 03 尺寸规格（mm） L W T A 0.4±0.02 0.2±0.02 0.2±0.02 B 0.6±0.03 0.3±0.03 0.3±0.03 包装 φ180卷盘 φ330卷盘 包装代号 包装数量 载带材料 载带宽度 载带间距 包装代号 包装数量 载带材料 载带宽度 载带间距 P 40,000 塑料 4mm 1mm － － － － － H 20,000 纸 8mm 2mm N 80,000 纸 8mm 2mm Q 30,000 纸 8mm 1mm W 150,000 纸 8mm 1mm H 15,000 纸 8mm 2mm N 50,000 纸 8mm 2mm 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors CM系列 普通应用 【RoHS指令对应产品】 高介电常数类电容器（X5R特性） 标准规范产品1 ●静电容量范围表 形　　式 (EIA Code) 额定电压（Vdc） 静电容量 101 151 221 331 471 681 102 152 222 332 472 682 103 153 223 333 473 683 104 224 474 105 225 475 106 156 226 100 pF 150 pF 220 pF 330 pF 470 pF 680 pF 1000 pF 1500 pF 2200 pF 3300 pF 4700 pF 6800 pF 10000 pF 15000 pF 22000 pF 33000 pF 47000 pF 68000 pF 0.10 μF 0.22 μF 0.47 μF 1.0 μF 2.2 μF 4.7 μF 10 μF 15 μF 22 μF 105 225 475 106 226 476 1.0 μF 2.2 μF 4.7 μF 10 μF 22 μF 47 μF 标准规范产品2 CM02 （01005） 6.3 10 选用品 CM03 （0201） 16 4 6.3 10 CM05 （0402） 16 25 4 6.3 10 16 CM105 （0603） 25 C3 E8 B8 C8 C8/E8 F9 C8 C7 C8 G8 E10 E9 D8 G8 CM21 （0805） 10 B4 16 B3 D8 F8 C7 C8 G8 25 50 B3 B8 6.3 10 16 A4 A3 B8 25 A3 F8 C8 B8 C8 D8 D9 D8 D9 CM32 （1210） 50 100 6.3 10 16 25 50 B3 B3 A3 B8 A4 A3 A8 A3 A5 尺寸 代号 02 A 0.4±0.02 B 0.6±0.03 32 C7 C7 F8/G8 G8 G8 D8 H8 CM316 （1206） B5 形式 316 35 C8 A8 Ｌ ：0.6±0.03mm、Ｗ ：0.3±0.03mm、Ｔ ：0.3±0.03mm 、Tanδ ：5.0%以下 21 25 B7 A8 例）CM03中的“B3”是指 、B ：尺寸代号、 3 ：Tan δ（损耗） 105 16 A8 容量范围表中显示的2位代号代表尺寸和Tan δ（损耗）。规格值请参照下表。 05 10 B3 上面以外的系列以及选用品、敬请咨询。 03 35 A8 形　　式 (EIA Code) 额定电压（Vdc） 静电容量 型号一览表 ：P22-23 包装 φ180卷盘 W T 包装代号 包装数量 载带材料 载带宽度 载带间距 包装代号 P 40,000 塑料 4mm 1mm － 0.2±0.02 0.2±0.02 H 20,000 纸 8mm 2mm N Q 30,000 纸 8mm 1mm W 0.3±0.03 0.3±0.03 H 15,000 纸 8mm 2mm N Q 30,000 纸 8mm 1mm W 0.3±0.05 0.3±0.05 H 15,000 纸 8mm 2mm N 0.3±0.09 0.3±0.09 H 15,000 纸 8mm 2mm － 0.3±0.09 0.5±0.05 H 10,000 纸 8mm 2mm － Q 20,000 纸 8mm 1mm W 0.5±0.05 0.5±0.05 H 10,000 纸 8mm 2mm N 0.5±0.15 0.5±0.15 H 10,000 纸 8mm 2mm N 0.5±0.20 0.55 max. H 10,000 纸 8mm 2mm － 0.5±0.20 0.5±0.20 H 10,000 纸 8mm 2mm － 0.5±0.20 0.8 max. H 10,000 纸 8mm 2mm － 0.8±0.10 0.8±0.10 T 4,000 纸 8mm 4mm L 0.8±0.15 0.8±0.15 T 4,000 纸 8mm 4mm L 0.8±0.20 0.8±0.20 T 4,000 纸 8mm 4mm L 1.25±0.10 1.25±0.10 T 3,000 塑料 8mm 4mm L 1.25±0.15 1.25±0.15 T 3,000 塑料 8mm 4mm L 1.25±0.20 1.25±0.20 T 3,000 塑料 8mm 4mm L 1.6±0.15 1.6±0.15 T 2,500 塑料 8mm 4mm L 1.6±0.20 1.6±0.20 T 2,500 塑料 8mm 4mm L 2.5±0.20 2.5±0.20 T 1,000 塑料 8mm 4mm L 尺寸规格（mm） L C 0.6±0.05 E F 0.6±0.09 0.6±0.09 C 1.0±0.05 D F G H B C D B D F A B A 1.0±0.15 1.0±0.20 1.0±0.20 1.0±0.20 1.6±0.10 1.6±0.15 1.6±0.20 2.0±0.10 2.0±0.15 2.0±0.20 3.2±0.20 3.2±0.20 3.2±0.30 代号 Tan δ （损耗）値 3 5.0%以下 4 7.0%以下 5 7.5%以下 7 10.0%以下 8 12.5%以下 9 15.0%以下 10 20.0%以下 φ330卷盘 包装数量 载带材料 载带宽度 载带间距 － － － － 80,000 纸 8mm 2mm 150,000 纸 8mm 1mm 50,000 纸 8mm 2mm 150,000 纸 8mm 1mm 50,000 纸 8mm 2mm － － － － － － － － 100,000 纸 8mm 1mm 50,000 纸 8mm 2mm 40,000 纸 8mm 2mm － － － － － － － － － － － － 10,000 纸 8mm 4mm 10,000 纸 8mm 4mm 10,000 纸 8mm 4mm 10,000 塑料 8mm 4mm 10,000 塑料 8mm 4mm 10,000 塑料 8mm 4mm 5,000 塑料 8mm 4mm 5,000 塑料 8mm 4mm 4,000 塑料 8mm 4mm 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors CM系列 普通应用 【RoHS指令对应产品】 高介电常数类电容器（X6S/X6T特性） 选用品 标准规范产品2 ●静电容量范围表 普通应用 X6S 型号一览表 ：P23 X6T 形　　式 CM105 CM21 CM105 (EIA Code) (0603) (0805) (0603) 额定电压（Vdc） 静电容量 106 226 10 10 μF 22 μF 10 4 F8 E8 D9 代号 Tan δ （损耗）値 容量范围表中显示的2位代号代表尺寸和Tan δ（损耗）。规格值请参照下表。 8 12.5%以下 （例）CM105中的 "D9"是指、 D ：尺寸代号、9 ：Tan δ（损耗） 9 15.0%以下 上面以外的系列以及选用品、敬请咨询。 Ｌ ：1.6±0.20mm、Ｗ ：0.8±0.20mm、Ｔ ：0.8±0.20mm、Tan δ ：15.0％以下 形式 105 21 尺寸 代号 D E F 包装 φ180卷盘 φ330卷盘 W T 包装代号 包装数量 载带材料 载带宽度 载带间距 包装代号 包装数量 载带材料 载带宽度 载带间距 0.8±0.20 0.8±0.20 T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm 0.8±0.25 0.8±0.25 T 4,000 纸 8mm 4mm － － － － － 1.25±0.20 1.25±0.20 T 3,000 塑料 8mm 4mm L 10,000 塑料 8mm 4mm 尺寸规格（mm） L 1.6±0.20 1.6±0.25 2.0±0.20 高介电常数类电容器（X7R特性） 标准规范产品1 ●静电容量范围表 选用品 CM02 CM03 CM05 形　　式 (EIA Code) (01005） （0201） （0402） 额定电压（Vdc） 静电容量 101 151 221 331 471 681 102 152 222 332 472 682 103 153 223 333 473 683 104 224 474 105 225 475 106 100 pF 150 pF 220 pF 330 pF 470 pF 680 pF 1000 pF 1500 pF 2200 pF 3300 pF 4700 pF 6800 pF 10000 pF 15000 pF 22000 pF 33000 pF 47000 pF 68000 pF 0.10 μF 0.22 μF 0.47 μF 1.0 μF 2.2 μF 4.7 μF 10 μF 16 10 225 475 106 226 2.2 μF 4.7 μF 10 μF 22 μF CM105 （0603） 6.3 CM21 （0805） 10 16 25 B8 B8 B3 6.3 10 16 25 50 B8 F8 F3 A8 B3 C8 B3 C8 F8 F8 CM316 （1206） 形　　式 (EIA Code) 额定电压（Vdc） 静电容量 25 型号一览表 ：P22-23 6.3 10 B8 B5 CM32 （1210） 16 25 50 16 B8 B3 B3 A2 B8 25 50 A8 A3 A8 上面以外的系列以及选用品、敬请咨询。 代号 Tan δ （损耗）値 2 3.5%以下 3 5.0%以下 容量范围表中显示的2位代号代表尺寸和Tan δ（损耗）。规格值请参照下表。 5 7.5%以下 （例）CM03中的"B3"是指、B ：尺寸代号、3 ：Tanδ Ｌ ：0.6±0.03mm、Ｗ ：0.3±0.03mm、Ｔ ：0.3±0.03mm、Tan δ ：5.0％以下 8 12.5%以下 形式 尺寸 代号 02 A 0.4±0.02 03 B 0.6±0.03 05 C 1.0±0.05 B C B F B A 1.6±0.10 1.6±0.15 2.0±0.10 2.0±0.20 3.2±0.20 3.2±0.30 105 21 316 32 包装 φ180卷盘 φ330卷盘 W T 包装代号 包装数量 载带材料 载带宽度 载带间距 包装代号 包装数量 载带材料 载带宽度 载带间距 P 40,000 塑料 4mm 1mm － － － － － 0.2±0.02 0.2±0.02 H 20,000 纸 8mm 2mm N 80,000 纸 8mm 2mm Q 30,000 纸 8mm 1mm W 150,000 纸 8mm 1mm 0.3±0.03 0.3±0.03 H 15,000 纸 8mm 2mm N 50,000 纸 8mm 2mm Q 20,000 纸 8mm 1mm W 100,000 纸 8mm 1mm 0.5±0.05 0.5±0.05 H 10,000 纸 8mm 2mm N 50,000 纸 8mm 2mm 0.8±0.10 0.8±0.10 T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm 0.8±0.15 0.8±0.15 T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm 1.25±0.10 1.25±0.10 T 3,000 塑料 8mm 4mm L 10,000 塑料 8mm 4mm 1.25±0.20 1.25±0.20 T 3,000 塑料 8mm 4mm L 10,000 塑料 8mm 4mm 1.6±0.20 1.6±0.20 T 2,500 塑料 8mm 4mm L 5,000 塑料 8mm 4mm 2.5±0.20 2.5±0.20 T 1,000 塑料 8mm 4mm L 4,000 塑料 8mm 4mm 尺寸规格（mm） L 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors CM系列 普通应用 【RoHS指令对应产品】 高介电常数类电容器（X7S/X7T特性） ●静电容量范围表 标准规范产品1 标准规范产品2 X7S CM21 形　　式 (EIA Code) (0805) 额定电压（Vdc） 静电容量 105 225 475 106 226 1.0 2.2 4.7 10 22 μF μF μF μF μF 100 选用品 X7T CM316 (1206) 10 型号一览表 ：P23 100 CM105 CM21 (0603) (0805) 6.3 6.3 F3 B3 C3 D9 B5 F8 上面以外的系列以及选用品、敬请咨询。 代号 Tan δ （损耗）値 3 5.0%以下 5 7.5%以下 容量范围表中显示的2位代号代表尺寸和Tan δ（损耗）。规格值请参照下表。 8 12.5%以下 （例）CM105中的 "D9" 是指、D ：尺寸代号、9 ：Tan δ（损耗） 9 15.0%以下 Ｌ ：1.6±0.20mm、Ｗ ：0.8±0.20mm、Ｔ ：0.8±0.20mm、Tan δ ：15.0％以下 形式 105 21 316 尺寸 代号 D F B C 包装 φ180卷盘 φ330卷盘 W T 包装代号 包装数量 载带材料 载带宽度 载带间距 包装代号 包装数量 载带材料 载带宽度 载带间距 0.8±0.20 0.8±0.20 T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm 1.25±0.20 1.25±0.20 T 3,000 塑料 8mm 4mm L 10,000 塑料 8mm 4mm 1.6±0.20 1.6±0.20 T 2,500 塑料 8mm 4mm L 5,000 塑料 8mm 4mm 1.6±0.30 1.6±0.30 T 2,000 塑料 8mm 4mm － － － － － 尺寸规格（mm） L 1.6±0.20 2.0±0.20 3.2±0.20 3.2±0.30 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors CT系列 薄　型 【RoHS指令对应产品】 ■特点 ■用途 在保持陶瓷具有的良好特性的同时，进行了薄型化设计。可以满足各种 各样的薄型化需求。 存储卡、液晶面板周边、高频率模块等需要进行薄型化的回路等。 高介电常数类电容器（X5R特性） 标准规范产品1 ●静电容量范围表 标准规范产品2 CT03 CT05 CT105 形　　式 (EIA Code) （0201） （0402） （0603） 额定电压（Vdc） 静电容量 104 224 474 105 225 475 106 0.10 μF 0.22 μF 0.47 μF 1.0 μF 2.2 μF 4.7 μF 10 μF 6.3 6.3 16 型号一览表 ：P24 CT21 （0805） 16 25 50 A8 A8 B8 A3 E3 C8 E9 上面以外的系列，敬请咨询。 代号 容量范围表中显示的2位代号代表尺寸和Tanδ（损耗）。规格值请参照下表。 例）CT05中的“B8”是指 、B ：尺寸代号、8 ：Tanδ Ｌ ：1.0±0.05mm、Ｗ ：0.5±0.05mm、Ｔ ：0.33mm max. 、Tanδ ：12.5%以下 形式 尺寸 代号 03 A 05 105 21 尺寸规格（mm） L W T 0.6±0.03 0.3±0.03 0.22 max. B 1.0±0.05 0.5±0.05 0.33 max. E A A C E 1.0±0.20 1.6±0.10 2.0±0.10 2.0±0.15 2.0±0.20 0.5±0.20 0.8±0.10 1.25±0.10 1.25±0.15 1.25±0.20 0.33 max. 0.55 max. 0.95 max. 0.95 max. 0.95 max. Tan δ （损耗） 値 3 5.0%以下 8 12.5%以下 9 15.0%以下 包装 φ180卷盘 φ330卷盘 包装代号 包装数量 载带材料 载带宽度 载带间距 包装代号 包装数量 载带材料 载带宽度 载带间距 Q 30,000 纸 8mm 1mm W 150,000 纸 8mm 1mm H 15,000 纸 8mm 2mm N 50,000 纸 8mm 2mm Q 20,000 纸 8mm 1mm W 100,000 纸 8mm 1mm H 10,000 纸 8mm 2mm N 50,000 纸 8mm 2mm H 10,000 纸 8mm 2mm － － － － － T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm T 4,000 纸 8mm 4mm L 10,000 纸 8mm 4mm 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors CU系列 低损耗 【RoHS指令对应产品】 ■特点 ■用途 实现了0.4mm×0.2mm超小型、低ESR（High-Q） 产品。 改善了通信设备传送回路部的效率。 ●移动通信设备的功率放大器外围电路（用于阻抗匹配等） ●其他无线设备传输电路 温度补偿类电容器 (CG/CH特性) 标准规范产品1 ●静电容量范围表 形　　式 (EIA Code) 额定电压（Vdc） 静电容量 R20 R50 1R0 1R5 2R0 3R0 4R0 5R0 6R0 7R0 8R0 9R0 100 120 150 180 220 0.2 pF 0.5 pF 1.0 pF 1.5 pF 2.0 pF 3.0 pF 4.0 pF 5.0 pF 6.0 pF 7.0 pF 8.0 pF 9.0 pF 10 pF 12 pF 15 pF 18 pF 22 pF 型号一览表 ：P24 CU02 （01005） 16 25 A A 上面以外的系列，敬请咨询。 容量范围表中的代号代表尺寸。规格值请参照下表。 （例）CU02中的“A”是指 、A ：尺寸代号 Ｌ: 0.4±0.02mm、Ｗ: 0.2±0.02mm、Ｔ: 0.2±0.02mm 形式 尺寸 代号 02 A 尺寸规格（mm） L W T 0.4±0.02 0.2±0.02 0.2±0.02 包装 φ180卷盘 φ330卷盘 包装代号 包装数量 载带材料 载带宽度 载带间距 包装代号 包装数量 载带材料 载带宽度 载带间距 P 40,000 塑料 4mm 1mm － － － － － H 20,000 纸 8mm 2mm N 80,000 纸 8mm 2mm 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors KNH系列 三端子产品 【RoHS指令对应产品】 ■特点 ■用途 1005形实现了最大额定电流2A。 通过独有的回路构成，可以在广域范围（200kHz ～ 3GHz）消除噪音。 小型、低背型产品，适于搭载在小型、薄型电子设备上。 ●电脑，激光打印机，液晶面板，手机等办公设备的电源/信号线 ●TV，VTR等AV的电源/信号线 ●高电流的信号线 高介电常数类电容器（X5R特性） 型号一览表 ：P24 标准规范产品 2 ●静电容量范围表 形　　式 KNH05 (EIA Code) (0402) 额定电压（Vdc） 静电容量 105 435 106 156 1.0 4.3 10 15 4 µF µF µF µF A C B ・ 储存时的注意事项 储存场所的温度请设定在-10~+45℃，湿度请设定在45~75%RH。 容量范围表中的代号代表尺寸。规格值请参照下表。 （例）KNH05中的“A”是指、 A ：尺寸代号 Ｌ: 1.0±0.10mm、 Ｗ: 0.5±0.20mm、 Ｔ: 0.5mm max. 形式 尺寸 代号 KNH 05 A B C 尺寸规格（mm） L 1.0±0.10 1.0±0.15 1.0±0.20 W 0.5±0.20 0.5±0.15 0.5±0.20 ■形状・尺寸 T 0.5 max. 0.5±0.15 0.5±0.20 （单位 ：mm） G 0.3±0.10 0.3±0.10 0.3±0.10 P 0.15±0.10 0.15±0.10 0.15±0.10 R ≧ 0.05 ≧ 0.05 ≧ 0.05 包装代号 H H H 包装数量 10,000 10,000 10,000 ■推荐焊盘图案 包装 φ180卷盘 载带材料 纸 纸 纸 载带宽度 8mm 8mm 8mm 载带间距 2mm 2mm 2mm （单位 ：mm） 通孔 0.20 L IN/ OUT 0.80±0.1 IN/ OUT 0.40±0.05 0.22±0.03 W R T P G P 0.30±0.05 0.70±0.05 1.30±0.1 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 试验方法以及规格 （标准规范产品1） 温度补偿用 （CG/CH特性）的试验方法以及规格 ■CM/ CU系列 项　　　目 静电容量（C） 介质损耗正切（Q） 测量条件・方法 静电容量 测定频率 C≤1000pF 1MHz±10% C>1000pF 1kHz±10% 规格（符合JIS C5101） 测定电压 允差范围内 0.5 ～ 5Vrms 30pF以上 小于30pF 在常温常湿下施加额定电压1分钟后测定。 充电和放电电流定于50mA以下。 把3倍的额定电压施加1 ～ 5秒钟。 *CU02CΔR20-120/25V:2倍 充电和放电电流定于50mA以下。 绝缘电阻 耐电压 Q≥1000 Q≥400+20C 10000MΩ或500MΩ・μF中的任意一个较小值以上。 无异常，可承受。 外观 立体显微镜 没有对电气特性或可靠性造成影响之类的缺陷。 结合性 进行基板贴装，从侧面加压5N。但02形加 压1N，03形加压2N。 端子电极没有脱落现象或脱落征兆。 玻璃环氧基板（支点之间距离90mm、10秒） 基板弯曲1mm时，不发生机械性损伤。 振 动 频 率 ：10〜55（Hz） 全 振 宽 度 ：1.5mm 扫 描 方 法 ：10→55→10Hz/1分钟 X、Y、 Z方向 每2个小时 总计6个小时 没有明显异常。 耐印刷板弯曲性 外观 振动阻力 静电容量変化率 介质损耗正切 （Q） 允差范围内 30pF以上 小于30pF 外观 焊锡 耐热性 在260℃ ±5℃的焊锡液中浸泡10±0.5秒钟后，放 静电容量変化率 回到常温常湿环境，24±2小时后测定。 （预先加热条件） 介质损耗正切 时间 顺序 温　度 （Q） 2分 1 80 ～ 100℃ 绝缘电阻 2分 2 150 ～ 200℃ 耐电压 绝缘电阻、耐电压測定の充电和放电电流定于50mA以下。 （无铅焊接时 ：Sn-3.0Ag-0.5Cu） 在245℃ ±5℃的无铅焊锡液中浸泡3±0.5秒。 在235℃ ±5℃的共晶焊锡液中浸泡2±0.5秒。 可焊性 外观 静电容量変化率 介质损耗正切 （Q） 30pF以上 小于30pF Q≥1000 Q≥400+20C 10000MΩ或500MΩ・μF中的任意一个较小值以上。 无异常，可承受。 ±2.5%或±0.25pF中的任意一个较大值以内。 30pF以上 小于30pF Q≥1000 Q≥400+20C 10000MΩ或500MΩ・μF中的任意一个较小值以上。 无异常，可承受。 40℃ ±2℃相対湿度90〜95%の高温高湿中 で额定电压を500+12/ −0时间印加後、常 温常湿中に取り出し24±2时间後測定する。 绝缘电阻测量的充电和放电电流定于50mA以下。 没有明显异常。 ±7.5%或±0.75pF中的任意一个较大值以内。 30pF以上 小于30pF Q≥200 Q≥100+10C/ 3 绝缘电阻 500MΩ或25MΩ・μF中的任意一个较小值以上。 外观 没有明显异常。 静电容量変化率 高温负载 ±2.5%或±0.25pF中的任意一个较大值以内。 没有明显异常。 （循环） 静电容量変化率 常温→最低使用温度→常温→最高使用温度 介质损耗正切 3分→　　30分→　　 3分→　　30分 （Q） 以上过程进行5个循环，在24±2小时后测定。 绝缘电阻 绝缘电阻、耐电压测定的充放电电流为50mA以下。 耐电压 耐湿负载 没有明显异常。 两个端子电极面的90%以上被焊锡覆盖且无断缝。 外观 温度 循环 Q≥1000 Q≥400+20C 介质损耗正切 （Q） 绝缘电阻 125 ℃ ±3 ℃ 时， 施 加 额 定 的*2倍 电 压 ±3%或±0.3pF中的任意一个较大值以内。 1000+12/-0小时后，放回到常温常湿环境， 30pF以上 Q≥350 24±2小时后测定。 10pF以上小于30pF Q≥275+5C/ 2 绝缘电阻测量的充电和放电电流定于50mA以下。 小于10pF Q≥200+10C *下表中的型号施加所标注的电压。 1000MΩ或50MΩ・μF中的任意一个较小值以上。 高温负载试验　电压施加条件（额定×□） 施加条件 额定电压 ×1.0 ×1.2 16V 25V 适用的类型 CM02CΔ221 CU02CΔR20-120 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 试验方法以及规格 （X7R/X5R）的试验方法以及规格 ■CM/ CT系列 （标准规范产品1） 高介电常数型 项　　　目 静电容量（C） 测量条件・方法 规格（符合JIS C5101） 允差范围内 进行热处理后测量。 介质损耗正切（Tanδ） 静电容量 C≤10μF C>10μF 测定电压 测定频率 1kHz±10% 1.0±0.2Vrms 120Hz±10% 0.5±0.2Vrms 根据容量表 充电和放电电流定于50mA以下。 在常温常湿下施加额定电压1分钟后测定。 绝缘电阻 充电和放电电流定于50mA以下。 把2.5倍的额定电压施加1 ～ 5秒钟。 耐电压 充电和放电电流定于50mA以下。 外观 立体显微镜 进行基板贴装，从侧面加压5N。但02形加 结合性 压1N，03形加压2N。 CT系列的T尺寸0.66mm max.以下的产品除外。 玻璃环氧基板（支点之间距离90mm、10秒） 耐印刷板弯曲性 CT系列的T尺寸0.66mm max.以下的产品除外。 进行热处理，满足初始值。 外观 振 动 频 率 ：10〜55（Hz） 静电容量変化率 全 振 宽 度 ：1.5mm 振动阻力 扫 描 方 法 ：10→55→10Hz/ 1分間 介质损耗正切 X、Y、 Z方向 各2时间 （Tanδ） 計6时间 进行热处理后测定。 进行热处理，满足初始值。 外观 在260℃ ±5℃的焊锡液中浸泡10±0.5秒钟后， 静电容量変化率 放回到常温常湿环境，进行热处理后测定。 （预先加热条件） 焊锡 介质损耗正切 时间 顺序 温　度 耐热性 （Tanδ） 2分 1 80 ～ 100℃ 绝缘电阻 2分 2 150 ～ 200℃ 耐电压 绝缘电阻、耐电压测定的充放电电流为50mA以下。 （无铅焊接时 ：Sn-3.0Ag-0.5Cu） 在245℃ ±5℃的无铅焊锡液中浸泡3±0.5秒。 在235℃ ±5℃的共晶焊锡液中浸泡2±0.5秒。 可焊性 进行热处理，满足初始值。 静电容量変化率 （循环） 介质损耗正切 常温→最低使用温度→常温→最高使用温度 （Tanδ） 3分→　　30分→　　 3分→　　30分 以上过程进行5个循环，进行热处理后测定。。 绝缘电阻 绝缘电阻、耐电压测定的充放电电流为50mA以下。 耐电压 外观 耐湿负载 静电容量変化率 介质损耗正切 （Tanδ） 绝缘电阻 外观 高温负载 静电容量変化率 介质损耗正切 （Tanδ） 绝缘电阻 热处理 无异常，可承受。 没有对电气特性或可靠性造成影响之类的缺陷。 端子电极没有脱落现象或脱落征兆。 基板弯曲1mm时，不发生机械性损伤。 没有明显异常。 允差范围内 满足初始标准值。 没有明显异常。 ±7.5％以内 满足初始标准值。 10000MΩ或500MΩ・μF中的任意一个较小值以上。 无异常，可承受。 两个端子电极面的90%以上被焊锡覆盖且无断缝。 外观 温度循环 10000MΩ或500MΩ・μF中的任意一个较小值以上。 没有明显异常。 ±7.5％以内 满足初始标准值。 10000MΩ或500MΩ・μF中的任意一个较小值以上。 无异常，可承受。 进行热处理，满足初始值。 在40℃ ±2℃、相对湿度90〜95%的高温高湿下， 施加额定电压500+12/−0小时后，放回到常温常 湿环境，24±2小时后测定。 绝缘电阻测量的充电和放电电流定于50mA以下。 没有明显异常。 进行热处理，满足初始值。 在最高使用温度时施加额定的*2倍电压1000+12/-0小 时后，放回到常温常湿环境，进行热处理后测定。 绝缘电阻测量的充电和放电电流定于50mA以下。 ＊额定电压10V以下的施加1.5倍。此外， 　下表中的型号施加所标注的电压。 没有明显异常。 ±12.5％以内 初始标准值2倍以下 500MΩ或25MΩ・μF中的任意一个较小值以上。 ±12.5％以内 初始标准值2倍以下 1000MΩ或50MΩ・μF中的任意一个较小值以上。 将电容器在150+0/-10℃中放置1小时，然后在常温常湿下放置24±2小时。 高温负载试验　电压施加条件（额定×□） 施加条件 额定电压 ×1.0 ×1.3 10V 6.3V 16V ×1.5 25V 50V 适用的类型 CM02X5R104 CM02X5R153-104、CT03X5R104 CM02X5R101-103、CM05X5R224、CM105X5R225、CM21X5R475-106、CM316X5R226、CM02X7R101-222、 CM105X7R105、CM316X7R106、CM32X7R226、CT105X5R105、CT21X5R475 CM03X5R332-103、CM105X5R105、CM21X5R225-475、CM316X5R106、CM32X5R106-226、 CM05X7R104、CM21X7R105-225、CM316X7R475、CM32X7R106 CM21X5R105、CM32X5R106、CM32X7R106､ CT21X5R225､ CM316X5R475 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 试验方法以及规格 （X7R/X5R）的试验方法以及规格 ■CM/ CT系列 （标准规范产品2） 高介电常数型 项　　　目 测量条件・方法 进行热处理后测量。 静电容量（C） 静电容量 C≤10μF 介质损耗正切（Tanδ） 绝缘电阻 耐电压 外观 允差范围内 测定电压 1.0±0.2Vrms 0.5±0.2Vrms 0.5±0.2Vrms * CM02X5R474M06A#、CM03X5R225M06A# CM03X5R225M06A#035 CM03X5R475M04A#、CT05X5R475M06A#033 充电和放电电流定于50mA以下。 在常温常湿下施加额定电压1分钟后测定。 充电和放电电流定于50mA以下。 把2.5倍的额定电压施加1 ～ 5秒钟。 充电和放电电流定于50mA以下。 立体显微镜 玻璃环氧基板（支点之间距离90mm、10秒） 耐印刷板弯曲性 焊锡 耐热性 C>10μF 测定频率 1kHz±10% *1kHz±10% 120Hz±10% 进行基板贴装，从侧面加压5N。但02形加 压1N，03形加压2N。 CT系列的T尺寸0.66mm max.以下的产品除外。 结合性 振动阻力 规格（符合JIS C5101） CT系列的T尺寸0.66mm max.以下的产品除外。 进行热处理，满足初始值。 外观 振 动 频 率 ：10〜55（Hz） 静电容量変化率 全 振 宽 度 ：1.5mm 扫 描 方 法 ：10→55→10Hz/ 1分間 介质损耗正切 各2时间 X、Y、 Z方向 （Tanδ） 計6时间 进行热处理后测定。 进行热处理，满足初始值。 外观 在260 ℃ ±5 ℃ 的 焊 锡 液 中 浸 泡10±0.5秒 钟 后， 静电容量変化率 放回到常温常湿环境，进行热处理后测定。 （预先加热条件） 介质损耗正切 （Tanδ） 绝缘电阻 耐电压 耐湿负载 静电容量変化率 介质损耗正切 （Tanδ） 绝缘电阻 外观 高温负载 预处理 静电容量変化率 介质损耗正切 （Tanδ） 绝缘电阻 热处理 没有对电气特性或可靠性造成影响之类的缺陷。 端子电极没有脱落现象或脱落征兆。 基板弯曲1mm时，不发生机械性损伤。 没有明显异常。 允差范围内 满足初始标准值。 没有明显异常。 ±7.5％以内 满足初始标准值。 1 80 ～ 100℃ 2分 2 150 ～ 200℃ 2分 50MΩ・μF以上 绝缘电阻、耐电压测定的充放电电流为50mA以下。 进行热处理，满足初始值。 静电容量変化率 （循环） 常温→最低使用温度→常温→最高使用温度 介质损耗正切 3分→　　30分→　　 3分→　　30分 （Tanδ） 以上过程进行5个循环，进行热处理后测定。。 绝缘电阻 绝缘电阻、耐电压测定的充放电电流为50mA以下。 耐电压 外观 无异常，可承受。 时间 外观 温度循环 50MΩ・μF以上 温　度 顺序 （无铅焊接时 ：Sn-3.0Ag-0.5Cu） 在245℃ ±5℃的无铅焊锡液中浸泡3±0.5秒。 在235℃ ±5℃的共晶焊锡液中浸泡2±0.5秒。 可焊性 根据容量表 进行热处理，满足初始值。 无异常，可承受。 两个端子电极面的90%以上被焊锡覆盖且无断缝。 没有明显异常。 ±7.5％以内 满足初始标准值。 50MΩ・μF以上 无异常，可承受。 没有明显异常。 在40℃ ±2℃、相对湿度90〜95%的高温高湿下， ±12.5％以内 施加额定电压500+12/−0小时后，放回到常温常 初始标准值2倍以下 湿环境，进行热处理后测定。 绝缘电阻测量的充电和放电电流定于50mA以下。 10MΩ・μF以上 进行热处理，满足初始值。 在最高使用温度时施加额定的*□倍电压1000+12/−0小时 后，放回到常温常湿环境，进行热处理后测定。 没有明显异常。 ±12.5％以内 绝缘电阻测量的充电和放电电流定于50mA以下。 初始标准值2倍以下 ＊额定电压4V以下的施加1.0倍。此外， 10MΩ・μF以上 　下表中的型号施加所标注的电压。 将电容器在150+0/-10℃中放置1小时，然后在常温常湿下放置24±2小时。 高温负载试验　电压施加条件（额定×□） 施加条件 额定电压 ×1.0 ×1.2 ×1.3 ×1.5 6.3V 10V 16V 25V 35V 6.3V 6.3V 10V 16V 6.3V 10V 适用的类型 CM02X5R224、 CM02X5R474、 CM03X5R225、 CT05X5R105、 CT05X5R225、 CT05X5R475 CM03X5R225、 CM21X6S226 CM03X5R105、 CM05X5R225 CM05X5R105、 CM105X5R475、 CM105X5R106 CM05X5R105、 CM105X5R475、 CM105X5R106 CM03X5R105 CM03X5R474 CM03X5R223-224、 CM05X5R105-225 CM05X5R105 CM21X7T226 CM05X5R474、 CM05X5R475 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 试验方法以及规格 ■KNH系列（标准规范产品2）　高介电常数型（X5R）的试验方法以及规格 项　　　目 测量条件・方法 規格（符号JIS C5101） 进行热处理后测量。 静电容量 静电容量（C） C≤10μF C>10μF 测定电压 测定频率 1kHz±10% 1.0±0.2Vrms *1kHz±10% 0.5±0.2Vrms 120Hz±10% 0.5±0.2Vrms *KNH05X5R106 充电和放电电流定于50mA以下。 在常温常湿下施加额定电压1分钟后测定。 充电和放电电流定于50mA以下。 绝缘电阻 直流抵抗 2A(DC) 把2.5倍的额定电压施加1 ～ 5秒钟。 充电和放电电流定于50mA以下。 立体显微镜 耐电压 外观 耐印刷板弯曲性 焊锡 耐热性 玻璃环氧基板（支点之间距离90mm、10秒） 进行热处理，满足初始值。 外观 振 动 频 率 ：10〜55（Hz） 静电容量変化率 全 振 宽 度 ：1.5mm 扫 描 方 法 ：10→55→10Hz/ 1分間 介质损耗正切 各2时间 X、Y、 Z方向 （Tanδ） 計6时间 进行热处理后测定。 进行热处理，满足初始值。 外观 在260℃ ±5℃的焊锡液中浸泡10±0.5秒钟后， 静电容量変化率 放回到常温常湿环境，24±2小时后测定。 （预先加热条件） 介质损耗正切 时间 顺序 温　度 （Tanδ） 2分 1 80 ～ 100℃ 绝缘电阻 2分 2 150 ～ 200℃ 耐电压 绝缘电阻、耐电压測定の充电和放电电流定于50mA以下。 （无铅焊接时 ：Sn-3.0Ag-0.5Cu） 在245℃ ±5℃的无铅焊锡液中浸泡3±0.5秒。 在235℃ ±5℃的共晶焊锡液中浸泡2±0.5秒。 可焊性 外观 温度循环 进行热处理，满足初始值。 静电容量変化率 （循环） 介质损耗正切 常温→最低使用温度→常温→最高使用温度 （Tanδ） 3分→　　30分→　　 3分→　　30分 以上过程进行5个循环，进行热处理后测定。。 绝缘电阻 绝缘电阻、耐电压测定的充放电电流为50mA以下。 耐电压 外观 耐湿负载 静电容量変化率 介质损耗正切 （Tanδ） 绝缘电阻 外观 高温负载 预处理 50MΩ・μF以上 0.03Ω以下 定格電流 振动阻力 允差范围内 静电容量変化率 介质损耗正切 （Tanδ） 绝缘电阻 热处理 无异常，可承受。 没有对电气特性或可靠性造成影响之类的缺陷。 基板弯曲1mm时，不发生机械性损伤。 没有明显异常。 許容差以内 满足初始标准值。 没有明显异常。 ±30.0％以内 满足初始标准值。 50MΩ・μF以上 无异常，可承受。 两个端子电极面的90%以上被焊锡覆盖且无断缝。 没有明显异常。 ±30.0％以内 满足初始标准值。 50MΩ・μF以上 无异常，可承受。 进行热处理，满足初始值。 在40℃ ±2℃、相对湿度90〜95%的高温高湿下， 施加额定电压500+12/−0小时后，放回到常温常 湿环境，进行热处理后测定。 绝缘电阻测量的充电和放电电流定于50mA以下。 没有明显异常。 进行热处理，满足初始值。 在最高使用温度时施加额定的１倍电压 1000+12/−0小时后，放回到常温常湿环境，进 行热处理后测定。 绝缘电阻测量的充电和放电电流定于50mA以下。 没有明显异常。 ±30.0％以内 初始标准值2倍以下 10MΩ・μF以上 ±30.0％以内 初始标准值2倍以下 10MΩ・μF以上 将电容器在150+0/-10℃中放置1小时，然后在常温常湿下放置24±2小时。 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 试验方法以及规格、结构图 ■结合性/振动阻力/焊锡耐热性（回流焊方法）/温度循环/高温负载/耐湿负载荷 c a b （单位 ：mm） 形式 （EIA Code） a b c 02 (01005) 0.15 0.50 0.20 03 (0201) 0.26 0.92 0.32 05 (0402) 0.4 1.4 0.5 105 (0603) 1.0 3.0 1.2 21 (0805) 1.2 4.0 1.65 316 (1206) 2.2 5.0 2.0 32 (1210) 2.2 5.0 2.9 ■耐印刷板弯曲性 （单位 ：mm） a 1±0.1 R5 施加压力 试验基板 支持台φ5mm c 40 试验台 焊接 90mm b 1.6* 100 * 试验基板材料：环氧玻璃钢覆铜箔层压板 　　　　　　　（GE4 or FR4） 试验基板厚度：1.6±0.2mm * 铜箔厚度 ：0.04±0.01mm ： 02形、03形、05形的尺寸为0.8±0.1mm。 ■结构图 内部电极(Pd or Ni or Cu) 介电陶瓷 温度补偿类 : 氧化钛系 锆酸系 高介电常数类 : 钛酸钡系 电镀电极品 底层电极 (Ag or Cu or CuNi) Ni电镀 Sn电镀 ・若有特殊容量要求以及本目录中没有列入的规格要求时，请向本公司咨询，我们将在可能的范围里满足您的要求。 ・为了改良我们的产品，有时在没有预告的情况下，变更各系列产品的静电容量范围，规格等，故请予以谅解。 ・本公司的电容生产工厂有鹿儿岛国分工厂。 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 包装 ■编带 ●卷盘 （单位 ：mm） 代　号 卷盘 W2 A B C D E φ180卷盘 180 +0 −2.0 （代号：T、H、Q） E W2 W1 10.5±1.5 16.5以下 φ180卷盘 178±2.0 φ60以上 13±0.5 21±0.8 2.0±0.5 4.35±0.3 6.95±1.0 （代号 ：P） C φ330卷盘 330±2.0 （代号：L、N、W） B R D R 1.0 9.5±1.0 16.5以下 ・载带宽度为8mm。 W1 A F＝1mm（02 形） J F＝2mm（02、03、05 形） （塑料） 进料圆孔 部件插入角孔 进料圆孔 部件插入角孔 J E A D A （纸） E D C B C B F F F＝1mm（02、03、05 形） 进料圆孔 J H F F＝4mm（105、21、316、32 形） 部件插入角孔 （纸） C D B B F H 有孔（仅塑料载带）φ0.3 min. F F H 02 形：0.4 max. 03 形：0.5 max. 05 形：0.75 max. C G 0.6 max. ●载带 形　　式 (EIA Code) 21（0805） * 1.2 max. （单位 ：mm） A B C 4.0±0.08 8.0±0.3 8.0+0.3/−0.1 0.37±0.03 0.67±0.03 8.0±0.3 03（0201）* 0.39±0.03 0.69±0.03 8.0±0.3 0.42±0.03 0.72±0.03 8.0±0.3 8.0+0.3/−0.1 0.65±0.1 1.15±0.1 8.0±0.3 05(0402)* 0.75±0.1 0.8±0.1 1.3±0.1 8.0±0.3 1.0±0.2 1.8±0.2 8.0±0.3 105（0603）* 1.1±0.2 1.9±0.2 8.0±0.3 02（01005）* （纸） E A D （塑料） 2.8 max. 部件插入角孔 进料圆孔 J E A 02 形：0.4 max. 03 形：0.6 max. 05 形：0.80 max. 0.5 max. H 0.23±0.02 0.43±0.02 0.25±0.03 0.45±0.03 D E F 1.8±0.02 3.5±0.05 0.9±0.05 1.75±0.1 3.5±0.05 1.75±0.1 3.5±0.05 3.5±0.05 1.75±0.1 1.75±0.1 3.5±0.05 1.75±0.1 1.0±0.02 2.0±0.05 1.0±0.05 2.0±0.05 2.0±0.05 2.0±0.05 1.0±0.05 3.5±0.05 3.5±0.05 3.5±0.05 1.75±0.1 1.75±0.1 1.75±0.1 2.0±0.05 4.0±0.1 4.0±0.1 2.0±0.05 G ー ー ー ー H 2.0±0.04 4.0±0.1 4.0±0.05 4.0±0.1 4.0±0.1 4.0±0.1 4.0±0.05 载带 宽度 种类 0.8±0.04 4mm 塑料 纸 1.5+0.1/−0 8mm J 1.5+0.1/−0 1.5+0.1/−0 1.5+0.1/−0 1.5+0.1/-0 8mm 纸 8mm 纸 ー 4.0±0.1 ー 2.0±0.05 2.0±0.05 4.0±0.1 4.0±0.1 4.0±0.1 1.5+0.1/-0 1.5+0.1/−0 8mm 1.5+0.1/−0 1.5±0.2 2.3±0.2 8.0±0.3 3.5±0.05 1.75±0.1 4.0±0.1 2.0±0.05 4.0±0.1 1.5+0.1/−0 8mm 316（1206） 2.0±0.2 3.6±0.2 8.0±0.3 3.5±0.05 1.75±0.1 4.0±0.1 2.0±0.05 4.0±0.1 1.5+0.1/−0 8mm 32（1210） 2.9±0.2 3.6±0.2 8.0±0.3 3.5±0.05 1.75±0.1 4.0±0.1 2.0±0.05 4.0±0.1 1.5+0.1/−0 8mm 纸 纸 塑料 纸 塑料 塑料 选用品 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 包装 ■处理顶部和尾部 空口袋 开头部 组成部分 尾部 顶部 160mm以上 100mm以上 400mm以上 ■顶部胶带 1)　如下图从载带剥离顶部胶带时的剥离强度是※0.1 ～ 0.7N。※02（01005）型号是0.1 ～ 0.5N。 2)　剥离顶部胶带时，粘合剂会粘在顶部胶带上。 3)　片式电容器在凹模会自由状态。 剥离方向 顶部胶带 剥离角度：对着胶带粘合的表面165～180度 剥离速度：每分300mm 165°～180° 载带 展开方向 ■载带 1）即使在弯曲半径为25mm时，载带也不会出现片状电容器脱落以及破损现象。 2）部件被连续插入载带，部件粘接部位没有空位。 3）贴装部件时，不会出现由于和凹模之间的空隙或毛刺等原因，电容器难以取出，以及因载带上的碎屑吸附在吸嘴上，导致吸嘴孔被堵塞等现象。 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 操作注意事项（贴装） 1）焊盘尺寸 ●普通应用 将电容器贴装在基板上时，因使用焊锡量（焊脚的大小）将对贴装后的电 容器产生直接影响，请予以充分考虑。 焊锡量越多，对元素产生的压力也越大，这将成为破损以及开裂的原因。 所以，在设计基板的焊盘时，其尺寸需保证焊锡量适当。 形式 (EIA Code) （普通应用） 05 （0402） 焊盘图案 105 （0603） c b 21 （0805） a 阻焊区 产品尺寸 L 02 0.4±0.02 （01005） 03 （0201) 抽样电容器 （单位 ：mm） 316 （1206） 32 （1210） 推荐焊盘尺寸 W a 0.2±0.02 0.6±0.03 0.3±0.03 0.6±0.05 0.3±0.05 c 0.13 ～ 0.20 0.12 ～ 0.18 0.20 ～ 0.23 0.20 ～ 0.25 0.25 ～ 0.35 0.30 ～ 0.40 0.6±0.09 0.3±0.09 0.23 ～ 0.30 0.25 ～ 0.35 0.30 ～ 0.45 1.0±0.05 0.5±0.05 0.30 ～ 0.50 0.35 ～ 0.45 0.40 ～ 0.60 1.0±0.15 0.5±0.15 1.0±0.20 0.5±0.20 1.6±0.10 0.8±0.10 1.6±0.15 0.8±0.15 1.6±0.20 0.8±0.20 1.6±0.25 0.8±0.25 2.0±0.10 1.25±0.10 2.0±0.15 1.25±0.15 2.0±0.20 1.25±0.20 3.2±0.20 1.6±0.15 3.2±0.20 1.6±0.20 3.2±0.30 1.6±0.30 3.2±0.30 2.5±0.20 0.40 ～ 0.60 0.40 ～ 0.50 0.50 ～ 0.75 0.70 ～ 1.00 0.80 ～ 1.00 0.60 ～ 0.90 0.80 ～ 1.00 0.80 ～ 1.00 0.80 ～ 1.10 1.00 ～ 1.30 1.00 ～ 1.20 1.00 ～ 1.45 1.00 ～ 1.30 1.00 ～ 1.20 1.25 ～ 1.55 2.10 ～ 2.50 1.10 ～ 1.30 1.40 ～ 1.90 2.10 ～ 2.50 1.10 ～ 1.30 1.60 ～ 2.00 2.10 ～ 2.50 1.10 ～ 1.30 1.90 ～ 2.80 2）焊盘设计 在通用焊盘上贴装多种产品时，请使用焊料形成各部件专业的焊盘，以 使其相互分离。 如右图所示，理想的爬锡高度请设为电容器厚度的1/2或0.5mm，取较 小值。 b T/ 2或是 T 0.5mm 电容器 焊锡 基板 项　　　目 错误实例 用焊料切割/推荐实例 阻焊区 多部件装配 阻焊区 与引线元件混装 引线元件 烙铁 与引线元件混装 加装的电线 阻焊区 引线元件 阻焊区 阻焊区 并列布局 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 操作注意事项（贴装） 3）基板贴装时 a）如吸嘴的下止点过低，贴装时，会对芯片施加过大压力，从而成为 开裂的原因。 （错误实例） b）贴装时吸嘴的载荷请控制在静载荷1 ～ 3N以下。 裂缝 c）为了尽可能减弱吸嘴的冲击力，请将支撑针紧贴基板背面，以减少 基板的弯曲。 d）矫正基板的翘曲后，将吸嘴的下止点设定于基板上面并加以调整。 （推荐实例） 支撑针 4）基板上电容器的布局 如果在电容器焊接到基板上之后的工序中（基板切割、分割、基板检查、 部件装配、装配到底架、回流焊后，在基板的背面实施流焊时）或者在 操作中基板弯曲，会造成芯片开裂，所以请在布局电容器时，对基板的 弯曲尽可能避免施加压力。 （错误实例） （推荐实例） 相对于应力作用的方向，请横向放置元件。 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 操作注意事项（贴装） 5 ）焊接方法 a）因陶瓷具有受急热、急冷或局部加热后容易破损的特性，焊接时，请尽量避免对其施加热冲击。即使在不得已的情况下，也请充分进行预热， 以便将温度差（ΔT） 控制在150℃以内。 b）芯片尺寸在1.6×0.8mm ～ 3.2×1.6mm的产品可采用流焊或回流焊，但3.2×2.5mm以上和1.0×0.5mm以下的产品只可以采用回流焊。 　　如果不按照上述要求使用本产品，在最坏情况下，可能会引起短路，并发生冒烟等情况。 c）已根据具体事例，将推荐焊接温度曲线绘制成图，敬请参考。 d）使用Sn-Zn类焊锡时，敬请事先咨询。 e）有关点加热器的使用，推荐事项如下。 ●点加热器的推荐条件 项　目 条　件 距离 5mm以上 角度 45度 点加热器的使用方法 出口温度 400℃以下 流量 设定最小值 喷嘴直径 2φ〜4φ（1孔型） 吹风时间 10秒以内（3216形状以下） 30秒以内（3225形状以上） 1喷口 角度 45度 ■用于无铅焊料的推荐曲线 回流焊 波峰焊 焊锡 ：Sn-3.0Ag-0.5Cu 300 峰值温度 250℃±10℃ 5~10秒以内 预　热 200 1～3℃/ 秒 220℃以上 90秒以内 峰值温度 245℃～260℃ ∆T 200 ∆T 170～180℃ 预　热 250 温 　 度 温 　 度 150 300 常温 自然降温 250 焊锡 ：Sn-3.0Ag-0.5Cu 150 100 100 50 50 0 常温 自然降温 0 90±30秒 可以回流焊三次 5秒以内 60～120秒 ①请留意并确保电容器已充分预热。 ②和焊锡槽的温度差 （ΔT） ， 请设定在 150℃以内。 ③焊接后， 请进行自然冷却。 ④芯片尺寸在 1.0×0.5mm 以下和 3.2×2.5mm 以上的产品， 不能采用流焊。 ①焊锡熔化时间，请勿设定过长。 ②根据电容器表面温度的允许温差，请设定在150℃以内。 ③3.2×2.5mm以上的产品，允许温差请设定在130℃以内。 ④0.4mm×0.2mm以下的产品推荐氮气氛下进行回流焊。 ■用于共晶焊料的推荐曲线 峰值温度 230℃±5℃ 15秒以内 回流焊 300 预　热 波峰焊 300 常温 自然降温 250 温 　 度 180℃以上 40秒以内 150 150 100 100 50 50 0 0 60秒 60秒 ①焊锡熔化时间，请勿设定过长。 ②根据电容器表面温度的允许温差，请设定在150℃以内。 ③3.2×2.5mm以上的产品，允许温差请设定在130℃以内。 可以回流焊三次 峰值温度 230℃～260℃ ∆T 200 ∆T 温 　 度 200 预　热 250 常温 自然降温 60～120秒 5秒以内 ①请留意并确保电容器已充分预热。 ②和焊锡槽的温度差（ΔT） ，请设定在 150℃以内。 ③焊接后，请进行自然冷却。 ④芯片尺寸在 1.0×0.5mm 以下和 3.2×2.5mm 以上的产品，不能采用流焊。 截至2019年10月1日 多层片状陶瓷电容器 Multilayer Ceramic Chip Capacitors 操作注意事项（贴装、回路设计、储存和保管） 6）基板贴装后的注意事项 如贴装芯片电容器时基板的翘曲以及贴装后进行基板分割时的翘曲等较 大，电容器会发生裂缝或开裂现象，因此，请尽可能控制基板翘曲程度。 7）树脂封装 a）如果电容器封装时使用的树脂量多，由于受树脂硬化时的收缩应力 影响，电容器会发生开裂现象，因此，请使用硬化时收缩应力较小 的树脂。 b）在高湿度环境下，如果使用吸湿性强的树脂，由于吸湿效果，会造 成电容器的绝缘电阻降低，因此，请使用吸湿性较弱的树脂。 c）请充分确认所使用的树脂在硬化处理时或自然放置状态下不会发生 分解气体或反应气体。如果发生气体，有时会造成电容器开裂，以 至元素本体破损。 d）如果在含有硫磺化合物的环境中使用，会发生银迁移现象，从而导 致绝缘老化。 ■回路设计 1）请确认使用环境以及贴装环境，并在电容器产品目录或交货规格书 中所规定的额定、性能范围内使用。如果在超出规定内容下使用， 会引起性能劣化，以至于短路、开路、冒烟、起火等现象。 6）高介电常数型（X5R、X7R等）产品在施加直流电压后会出现静电容量 下降现象。根据电容器的材质、容量值以及电路工作时的负载电压 的大小，下降程度也不同。敬请注意。 2）如需用于与人命相关的医疗设备等或公共性强的设备、以及对质量可靠 性要求高的设备等，请事先联系我们。用于和航空、宇宙或原子能相 关的领域的设备等，如果发生事故，将对人命造成危害或对社会产生 巨大影响。和普通电容器不同，用于这类设备的电容器有可能需要是 高可靠性设计产品。 7）在振动或冲击条件超出产品目录或交货规格书规定范围的条件苛刻 环境下，请勿使用。如果有施加过量的振动或冲击力的情况，请联 系我们。 3）关于使用温度，请在产品目录或交货规格书中所规定的使用温度范 围内使用。请特别注意最高使用温度。如果使用温度超出产品目 录或交货规格书中所规定的最高使用温度，会造成电容器的绝缘 电阻降低，电流急剧增大以及短路现象。因电容器有损耗，交流 电流流入后，由于等效串联电阻，引起自身发热。特别是在高频 率电路，自身发热量更大，敬请注意。被使用在自身发热电路中时， 请确认电容器表面温度在最高使用温度以下，并将温度上升控制 在20℃以下。 4）使用时，对电容器施加的电压，请控制在额定电压以下。此外，如 果是直流电压与交流电压的叠加电压，请将峰值电压之和控制在额 定电压以下。如果是交流或脉冲电压，请将峰值电压之和控制在额 定电压以下。如果使用电压超出产品目录或交货规格书中所规定的 额定电压，会导致耐电压不良等问题。此外，在最坏情况下，可能 会发生冒烟、起火。 5）即使在额定电压以下，如需在连续施加高频率电压或急剧脉冲电压 的电路中使用，敬请咨询。即使在额定电压以下，在高频率的交流 电压或爬升非常急剧的脉冲电压下使用时，电容器的可靠性有可能 会下降。 8）由于压电效果，振动会产生微弱的电压，以及可逆性地施加脉冲等 电压，高介电常数型（X5R、X7R等）会有声响现象发生。如有这种 情况，请联系我们。 9）如果所提供的电容器的静电容量值在指定公差范围内，请在设计上 加以考虑，以确保组装产品的功能。 10）使用导电性粘合剂时，请务必咨询我们。 ■储存和保管 1）用最小包装（热封袋或自封塑料袋）保管时，请保持袋口封闭。一旦 开封后，请重新封口或放入带干燥剂的干燥器中保管。 2） 保 管 场 所 的 温 度 请 设 定 在+5 ～ +40 ℃， 湿 度 请 设 定 在20 ～ 70%RH。其他气候条件符合JIS C 60721-3-1的分类1K2的规定。 3）请保管在大气中不含有腐蚀性气体（二氧化硫、盐酸等）的环境中。 此外，请不要暴露在含有盐分的潮湿环境中。上述任何情况均会造 成端子电极氧化腐蚀的原因，从而降低可焊性。 4）使用载带包装的产品，也请注意上述1）～ 3）项。 5）如果按照以上项目的要求进行保管，我公司出厂后6个月内，产品可 以满足可焊性规格。 ■使用上的注意事项以及电气特性 1）在本公司Web上可以确认使用上的注意事项、特性曲线等信息。 　 电子元器件URL ：http://www.kyocera.com.cn/prdct/electro/ 截至2019年10月1日 型号一览表 Part Number List 普通应用 CM02系列　形式 ：0402(01005)　温度特性 ：CG/CH　# 包装代号(包装数) ：H(20,000個) / N(80,000個) / P(40,000個) 温度特性 CΔ CG/CH 静电容量 1.0pF 1.5pF 2.0pF 3.0pF 4.0pF 5.0pF 6.0pF 7.0pF 8.0pF 9.0pF 10pF 12pF 15pF 18pF 22pF 27pF 33pF 39pF 47pF 56pF 68pF 82pF 100pF 220pF □ ：容量公差 额定电压 [V] B:±0.1pF / C:±0.25pF 25 C:±0.25pF / D:±0.5pF 25 J:±5% / K:±10% 25 J:±5% / K:±10% 16 型号 CM02CΔ1R0 □ 25A# CM02CΔ1R5 □ 25A# CM02CΔ2R0 □ 25A# CM02CΔ3R0 □ 25A# CM02CΔ4R0 □ 25A# CM02CΔ5R0 □ 25A# CM02CΔ6R0 □ 25A# CM02CΔ7R0 □ 25A# CM02CΔ8R0 □ 25A# CM02CΔ9R0 □ 25A# CM02CΔ100 □ 25A# CM02CΔ120 □ 25A# CM02CΔ150 □ 25A# CM02CΔ180 □ 25A# CM02CΔ220 □ 25A# CM02CΔ270 □ 16A# CM02CΔ330 □ 16A# CM02CΔ390 □ 16A# CM02CΔ470 □ 16A# CM02CΔ560 □ 16A# CM02CΔ680 □ 16A# CM02CΔ820 □ 16A# CM02CΔ101 □ 16A# CM02CΔ221 □ 16A# Q L尺寸 [mm] W尺寸 [mm] T尺寸 [mm] 420 430 440 460 480 500 520 540 560 580 600 640 700 760 840 940 1000 1000 1000 1000 1000 1000 1000 1000 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 ＃ ：包装代号 ( 包装数 ) H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P 普通应用 CM03系列　形式 ：0603(0201)　温度特性 ：CG/CH　# 包装代号(包装数) ：H(15,000個) / N(50,000個) / Q(30,000個) / W(150,000個) 温度特性 CΔ CG/CH 静电容量 1.0pF 1.5pF 2.0pF 3.0pF 4.0pF 5.0pF 6.0pF 7.0pF 8.0pF 9.0pF 10pF 12pF 15pF 18pF 22pF 27pF 33pF 39pF 47pF 56pF 68pF 82pF 100pF □ : 容量公差 额定电压 [V] B:±0.1pF / C:±0.25pF 50 C:±0.25pF / D:±0.5pF 50 J:±5% / K:±10% 50 型号 CM03CΔ1R0 □ 50A# CM03CΔ1R5 □ 50A# CM03CΔ2R0 □ 50A# CM03CΔ3R0 □ 50A# CM03CΔ4R0 □ 50A# CM03CΔ5R0 □ 50A# CM03CΔ6R0 □ 50A# CM03CΔ7R0 □ 50A# CM03CΔ8R0 □ 50A# CM03CΔ9R0 □ 50A# CM03CΔ100 □ 50A# CM03CΔ120 □ 50A# CM03CΔ150 □ 50A# CM03CΔ180 □ 50A# CM03CΔ220 □ 50A# CM03CΔ270 □ 50A# CM03CΔ330 □ 50A# CM03CΔ390 □ 50A# CM03CΔ470 □ 50A# CM03CΔ560 □ 50A# CM03CΔ680 □ 50A# CM03CΔ820 □ 50A# CM03CΔ101 □ 50A# Q 420 430 440 460 480 500 520 540 560 580 600 640 700 760 840 940 1000 1000 1000 1000 1000 1000 1000 L 尺寸 [mm] 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 W 尺寸 [mm] 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 T 尺寸 [mm] 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 ＃ ：包装代号 ( 包装数 ) H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W 型号一览表 Part Number List 普通应用 CM02系列 　形式 ：0402(01005) 　温度特性 ：X5R/X7R　# 包装代号(包装数) ：H(20,000個) / N(80,000個) / P(40,000個) 温度特性 X5R 静电容量 100pF 150pF 220pF 330pF 470pF 680pF 1000pF 1500pF 2200pF 3300pF 4700pF 6800pF 10000pF 15000pF 22000pF 33000pF 47000pF 68000pF 0.10µF X7R 0.22µF 0.47µF 100pF 150pF 220pF 330pF 470pF 680pF 1000pF 1500pF 2200pF □ : 容量公差 额定电压 [V] K:±10% / M:±20% 16 K:±10% / M:±20% 6.3 K:±10% / M:±20% 10 6.3 M:±20% 6.3 K:±10% / M:±20% 16 型号 CM02X5R101 □ 16A# CM02X5R151 □ 16A# CM02X5R221 □ 16A# CM02X5R331 □ 16A# CM02X5R471 □ 16A# CM02X5R681 □ 16A# CM02X5R102 □ 16A# CM02X5R152 □ 16A# CM02X5R222 □ 16A# CM02X5R332 □ 16A# CM02X5R472 □ 16A# CM02X5R682 □ 16A# CM02X5R103 □ 16A# CM02X5R153 □ 06A# CM02X5R223 □ 06A# CM02X5R333 □ 06A# CM02X5R473 □ 06A# CM02X5R683 □ 06A# CM02X5R104 □ 10A# CM02X5R104 □ 06A# CM02X5R224M06A# CM02X5R474M06A# CM02X7R101 □ 16A# CM02X7R151 □ 16A# CM02X7R221 □ 16A# CM02X7R331 □ 16A# CM02X7R471 □ 16A# CM02X7R681 □ 16A# CM02X7R102 □ 16A# CM02X7R152 □ 16A# CM02X7R222 □ 16A# Tanδ [%] 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 L 尺寸 [mm] 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 W 尺寸 [mm] 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 T 尺寸 [mm] 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 ＃ ：包装代号 ( 包装数 ) H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P 普通应用 CM03系列 形式 ：0603(0201) 温度特性 ：X5R/X7R　# 包装代号(包装数) ：H(15,000個)(*10,000個) / N(50,000個) / Q(30,000個) / W(150,000個) 温度特性 X5R X7R 静电容量 3300pF 4700pF 6800pF 10000pF 22000pF 33000pF 47000pF 68000pF 0.10µF 0.22µF 0.47µF □ : 容量公差 额定电压 [V] K:±10% / M:±20% 25 K:±10% / M:±20% 10 K:±10% / M:±20% 6.3 16 6.3 10 1.0µF M:±20% 2.2µF M:±20% 4.7µF M:±20% 6.3 4 K:±10% / M:±20% 10 3300pF 4700pF 6800pF 10000pF 6.3 型号 CM03X5R332 □ 25A# CM03X5R472 □ 25A# CM03X5R682 □ 25A# CM03X5R103 □ 25A# CM03X5R223 □ 10A# CM03X5R333 □ 10A# CM03X5R473 □ 10A# CM03X5R683 □ 10A# CM03X5R104 □ 10A# CM03X5R224 □ 10A# CM03X5R474 □ 06A# CM03X5R105M16AH CM03X5R105M06A# CM03X5R225M10AH CM03X5R225M06AH CM03X5R225M06A#035 CM03X5R475M06AH055 CM03X5R475M04AH CM03X7R332 □ 10A# CM03X7R472 □ 10A# CM03X7R682 □ 10A# CM03X7R103 □ 10A# Tanδ [%] 5.0 5.0 5.0 5.0 10.0 10.0 10.0 10.0 10.0 10.0 12.5 20.0 12.5 15.0 12.5 12.5 15.0 12.5 5.0 5.0 5.0 5.0 L 尺寸 [mm] 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.09 0.6±0.05 0.6±0.09 0.6±0.09 0.6±0.05 0.6±0.09 0.6±0.09 0.6±0.03 0.6±0.03 0.6±0.03 0.6±0.03 W 尺寸 [mm] 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.09 0.3±0.05 0.3±0.09 0.3±0.09 0.3±0.05 0.3±0.09 0.3±0.09 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 T 尺寸 [mm] 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.09 0.3±0.05 0.3±0.09 0.3±0.09 0.3±0.05 0.5±0.05 0.3±0.09 0.3±0.03 0.3±0.03 0.3±0.03 0.3±0.03 ＃ ：包装代号 ( 包装数 ) H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H H/N/Q/W H H H/N/Q/W H(*) H H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W 普通应用 CM05系列 形式 ：1005(0402) 温度特性 ：X5R/X7R　# 包装代号(包装数) ：H(10,000個) / N(50,000個)(*40,000個) / Q(20,000個) / W(100,000個) 温度特性 X5R 静电容量 0.10µF 0.22µF 0.47µF K:±10% / M:±20% K:±10% / M:±20% K:±10% / M:±20% 1.0µF K:±10% / M:±20% 2.2µF M:±20% K:±10% / M:±20% 4.7µF M:±20% 10µF M:±20% 15µF M:±20% 22µF X7R □ : 容量公差 0.10µF M:±20% K:±10% / M:±20% 额定电压 [V] 25 16 10 35 25 16 10 25 16 10 25 16 10 6.3 6.3 4 6.3 4 25 型号 CM05X5R104 □ 25A# CM05X5R224 □ 16A# CM05X5R474 □ 10A# CM05X5R105 □ 35A# CM05X5R105 □ 25A# CM05X5R105 □ 16A# CM05X5R105 □ 10A# CM05X5R225M25AH CM05X5R225M25AH055 CM05X5R225 □ 16A# CM05X5R225 □ 10A# CM05X5R475M25AH CM05X5R475M16AH CM05X5R475M10AH CM05X5R106M06AH CM05X5R156M06A# CM05X5R156M04A# CM05X5R226M06AH080 CM05X5R226M04AH CM05X7R104 □ 25A# Tanδ [%] 5.0 12.5 12.5 10.0 10.0 10.0 10.0 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 L 尺寸 [mm] 1.0±0.05 1.0±0.05 1.0±0.05 1.0±0.05 1.0±0.05 1.0±0.05 1.0±0.05 1.0±0.20 1.0±0.20 1.0±0.05 1.0±0.05 1.0±0.20 1.0±0.20 1.0±0.20 1.0±0.20 1.0±0.15 1.0±0.15 1.0±0.20 1.0±0.20 1.0±0.05 W 尺寸 [mm] 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.20 0.5±0.20 0.5±0.05 0.5±0.05 0.5±0.20 0.5±0.20 0.5±0.20 0.5±0.20 0.5±0.15 0.5±0.15 0.5±0.20 0.5±0.20 0.5±0.05 T 尺寸 [mm] 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.05 0.5±0.20 0.55 max. 0.5±0.05 0.5±0.05 0.5±0.20 0.5±0.20 0.5±0.20 0.5±0.20 0.5±0.15 0.5±0.15 0.80 max. 0.5±0.20 0.5±0.05 ＃ ：包装代号 ( 包装数 ) H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H/N/Q/W H H H/N/Q/W H/N/Q/W H H H H H/N(*) H/N(*) H H H/N/Q/W 型号一览表 Part Number List 普通应用 CM105系列 　形式 ：1608(0603) 　温度特性 ：X5R/X7R/X6S/X6T/X7T　# 包装代号(包装数) ：T(4,000個) / L(10,000個) 温度特性 静电容量 1.0µF 2.2µF X5R X6S X6T X7R X7T 4.7µF □ : 容量公差 K:±10% / M:±20% K:±10% / M:±20% M:±20% K:±10% / M:±20% 10µF M:±20% 10µF 22µF M:±20% M:±20% 1.0µF K:±10% / M:±20% 2.2µF 10µF K:±10% / M:±20% M:±20% 额定电压 [V] 25 16 35 25 10 35 25 10 4 25 16 10 6.3 6.3 型号 CM105X5R105 □ 25A# CM105X5R225 □ 16A# CM105X5R475M35A# CM105X5R475 □ 25A# CM105X5R475 □ 10A# CM105X5R106M35A# CM105X5R106M25A# CM105X6S106M10A# CM105X6T226M04AT CM105X7R105 □ 25A# CM105X7R105 □ 16A# CM105X7R105 □ 10A# CM105X7R225 □ 06A# CM105X7T106M06A# Tanδ [%] 12.5 12.5 12.5 12.5 12.5 15.0 15.0 15.0 12.5 5.0 12.5 12.5 12.5 15.0 L 尺寸 [mm] 1.6±0.15 1.6±0.10 1.6±0.20 1.6±0.20 1.6±0.15 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.25 1.6±0.10 1.6±0.10 1.6±0.10 1.6±0.15 1.6±0.20 W 尺寸 [mm] T 尺寸 [mm] 0.8±0.15 0.8±0.10 0.8±0.20 0.8±0.20 0.8±0.15 0.8±0.20 0.8±0.20 0.8±0.20 0.8±0.25 0.8±0.10 0.8±0.10 0.8±0.10 0.8±0.15 0.8±0.20 0.8±0.15 0.8±0.10 0.8±0.20 0.8±0.20 0.8±0.15 0.8±0.20 0.8±0.20 0.8±0.20 0.8±0.25 0.8±0.10 0.8±0.10 0.8±0.10 0.8±0.15 0.8±0.20 ＃ ：包装代号 ( 包装数 ) T/L T/L T/L T/L T/L T/L T/L T/L T T/L T/L T/L T/L T/L 普通应用 CM21系列 　形式 ：2012(0805) 　温度特性 ：X5R/X7R/X6S/X7T/X7S　# 包装代号(包装数) ：T(3,000個) / L(10,000個) 温度特性 X5R X6S X7R X7S X7T 静电容量 □ : 容量公差 1.0µF K:±10% / M:±20% 2.2µF K:±10% / M:±20% 4.7µF K:±10% / M:±20% 10µF 22µF K:±10% / M:±20% M:±20% 1.0µF K:±10% / M:±20% 2.2µF 4.7µF 10µF 1.0µF 22µF K:±10% / M:±20% K:±10% / M:±20% K:±10% / M:±20% K:±10% / M:±20% M:±20% 额定电压 [V] 50 25 25 16 25 16 10 16 10 50 25 10 25 16 6.3 100 6.3 型号 CM21X5R105 □ 50A# CM21X5R105 □ 25A# CM21X5R225 □ 25A# CM21X5R225 □ 16A# CM21X5R475 □ 25A# CM21X5R475 □ 16A# CM21X5R475 □ 10A# CM21X5R106 □ 16A# CM21X6S226M10A# CM21X7R105 □ 50A# CM21X7R105 □ 25A# CM21X7R105 □ 10A# CM21X7R225 □ 25A# CM21X7R475 □ 16A# CM21X7R106 □ 06A# CM21X7S105 □ 100A# CM21X7T226M06A# Tanδ [%] 12.5 5.0 12.5 5.0 12.5 12.5 7.0 12.5 12.5 5.0 12.5 5.0 12.5 12.5 12.5 5.0 12.5 L 尺寸 [mm] 2.0±0.10 2.0±0.10 2.0±0.20 2.0±0.10 2.0±0.20 2.0±0.15 2.0±0.10 2.0±0.20 2.0±0.20 2.0±0.20 2.0±0.10 2.0±0.10 2.0±0.20 2.0±0.20 2.0±0.20 2.0±0.20 2.0±0.20 W 尺寸 [mm] 1.25±0.10 1.25±0.10 1.25±0.20 1.25±0.10 1.25±0.20 1.25±0.15 1.25±0.10 1.25±0.20 1.25±0.20 1.25±0.20 1.25±0.10 1.25±0.10 1.25±0.20 1.25±0.20 1.25±0.20 1.25±0.20 1.25±0.20 T 尺寸 [mm] 1.25±0.10 1.25±0.10 1.25±0.20 1.25±0.10 1.25±0.20 1.25±0.15 1.25±0.10 1.25±0.20 1.25±0.20 1.25±0.20 1.25±0.10 1.25±0.10 1.25±0.20 1.25±0.20 1.25±0.20 1.25±0.20 1.25±0.20 ＃ ：包装代号 ( 包装数 ) T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L 普通应用 CM316系列 　形式 ：3216(1206) 　温度特性 ：X5R/X7R/X7S　# 包装代号(包装数) ：T(2,500個)(*2,000個) / L(5,000個) 温度特性 X5R 静电容量 □ : 容量公差 2.2µF K:±10% / M:±20% 4.7µF K:±10% / M:±20% 10µF K:±10% / M:±20% 22µF K:±10% / M:±20% 4.7µF K:±10% / M:±20% X7R 10µF K:±10% / M:±20% 22µF K:±10% / M:±20% X7S 2.2µF 4.7µF 22µF K:±10% / M:±20% K:±10% / M:±20% K:±10% / M:±20% 额定电压 [V] 100 25 50 25 25 16 10 16 6.3 50 25 25 16 10 6.3 100 100 10 型号 CM316X5R225 □ 100A# CM316X5R225 □ 25A# CM316X5R475 □ 50A# CM316X5R475 □ 25A# CM316X5R106 □ 25A# CM316X5R106 □ 16A# CM316X5R106 □ 10A# CM316X5R226 □ 16A# CM316X5R226 □ 06A# CM316X7R475 □ 50A# CM316X7R475 □ 25A# CM316X7R106 □ 25A# CM316X7R106 □ 16A# CM316X7R226 □ 10A# CM316X7R226 □ 06A# CM316X7S225 □ 100A# CM316X7S475 □ 100AT CM316X7S226 □ 10A# Tanδ [%] 5.0 5.0 5.0 5.0 12.5 5.0 7.0 12.5 7.5 5.0 12.5 5.0 12.5 7.5 12.5 5.0 5.0 7.5 L 尺寸 [mm] 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.20 3.2±0.30 3.2±0.20 W 尺寸 [mm] 1.6±0.20 1.6±0.15 1.6±0.20 1.6±0.15 1.6±0.20 1.6±0.15 1.6±0.15 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.30 1.6±0.20 T 尺寸 [mm] ＃ ：包装代号 ( 包装数 ) T 尺寸 [mm] ＃ ：包装代号 ( 包装数 ) 1.6±0.20 1.6±0.15 1.6±0.20 1.6±0.15 1.6±0.20 1.6±0.15 1.6±0.15 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.20 1.6±0.30 1.6±0.20 T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T(*) T/L 普通应用 CM32系列 　形式 ：3225(1210) 　温度特性 ：X5R/X7R　# 包装代号(包装数) ：T(1,000個) / L(4,000個) 温度特性 静电容量 □ : 容量公差 4.7µF K:±10% / M:±20% 10µF K:±10% / M:±20% 22µF K:±10% / M:±20% 47µF 4.7µF K:±10% / M:±20% K:±10% / M:±20% 10µF K:±10% / M:±20% 22µF K:±10% / M:±20% X5R X7R 额定电压 [V] 25 50 25 16 25 16 10 6.3 16 50 25 16 型号 CM32X5R475 □ 25A# CM32X5R106 □ 50A# CM32X5R106 □ 25A# CM32X5R106 □ 16A# CM32X5R226 □ 25A# CM32X5R226 □ 16A# CM32X5R226 □ 10A# CM32X5R476 □ 06A# CM32X7R475 □ 16A# CM32X7R106 □ 50A# CM32X7R106 □ 25A# CM32X7R226 □ 16A# Tanδ [%] 5.0 5.0 12.5 5.0 12.5 5.0 7.0 7.5 3.5 5.0 12.5 12.5 L 尺寸 [mm] 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 3.2±0.30 W 尺寸 [mm] 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 2.5±0.20 T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L T/L 型号一览表 Part Number List 普通应用(薄型) CT03系列 　形式 ：0603(0201) 　温度特性 ：X5R　# 包装代号(包装数) ：H(15,000個) / N(50,000個) / Q(30,000個) / W(150,000個) 温度特性 X5R 静电容量 0.1µF □ : 容量公差 K:±10% / M:±20% 额定电压 [V] 6.3 型号 CT03X5R104 □ 06A#022 Tanδ [%] 12.5 L 尺寸 [mm] 0.6±0.03 W 尺寸 [mm] 0.3±0.03 T 尺寸 [mm] 0.22 max. ＃ ：包装代号 ( 包装数 ) H/N/Q/W 普通应用(薄型) CT05系列 　形式 ：1005(0402) 　温度特性 ：X5R　# 包装代号(包装数) ：H(10,000個) / N(50,000個) / Q(20,000個) / W(100,000個) 温度特性 X5R 静电容量 1.0µF 2.2µF 4.7µF □ : 容量公差 K:±10% / M:±20% M:±20% M:±20% 额定电压 [V] 6.3 6.3 6.3 型号 CT05X5R105 □ 06A#033 CT05X5R225M06A#033 CT05X5R475M06AH033 Tanδ [%] 12.5 12.5 15.0 L 尺寸 [mm] 1.0±0.05 1.0±0.05 1.0±0.20 W 尺寸 [mm] 0.5±0.05 0.5±0.05 0.5±0.20 T 尺寸 [mm] 0.33 max. 0.33 max. 0.33 max. ＃ ：包装代号 ( 包装数 ) H/N/Q/W H/N/Q/W H 普通应用(薄型) CT105系列 　形式 ：1608(0603) 　温度特性 ：X5R　# 包装代号(包装数) ：T(4,000個) / L(10,000個) 温度特性 X5R 静电容量 1.0µF □ : 容量公差 K:±10%/M:±20% 额定电压 [V] 16 型号 CT105X5R105 □ 16A#055 Tanδ [%] 12.5 L 尺寸 [mm] 1.6±0.10 W 尺寸 [mm] 0.8±0.10 T 尺寸 [mm] 0.55 max. ＃ ：包装代号 ( 包装数 ) T/L 普通应用(薄型) CT21系列 　形式 ：2012(0805) 　温度特性 ：X5R　# 包装代号(包装数) ：T(4,000個) / L(10,000個) 温度特性 X5R 静电容量 1.0µF 2.2µF 4.7µF □ : 容量公差 K:±10% / M:±20% 额定电压 [V] 25 50 16 型号 CT21X5R105 □ 25A#095 CT21X5R225 □ 50A#095 CT21X5R475 □ 16A#095 Tanδ [%] 5.0 5.0 12.5 L 尺寸 [mm] 2.0±0.10 2.0±0.20 2.0±0.15 W 尺寸 [mm] 1.25±0.10 1.25±0.20 1.25±0.15 T 尺寸 [mm] 0.95 max. 0.95 max. 0.95 max. ＃ ：包装代号 ( 包装数 ) T/L T/L T/L 普通应用(低损耗) CU02系列 　形式 ：0402(01005) 　温度特性 ：CG/CH　# 包装代号(包装数) ：H(20,000個) / N(80,000個) / P(40,000個) 温度特性 CΔ 静电容量 □ : 容量公差 0.2pF 0.5pF 1.0pF 1.5pF 2.0pF B:±0.1pF / C:±0.25pF 3.0pF 4.0pF CG/CH 5.0pF 6.0pF 7.0pF 8.0pF C:±0.25pF / D:±0.5pF 9.0pF 10pF 12pF 15pF 18pF 22pF J:±5% / K:±10% 额定电压 [V] 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 25 16 16 型号 CU02CΔR20 □ 25A# CU02CΔR20 □ 16A# CU02CΔR50 □ 25A# CU02CΔR50 □ 16A# CU02CΔ1R0 □ 25A# CU02CΔ1R0 □ 16A# CU02CΔ1R5 □ 25A# CU02CΔ1R5 □ 16A# CU02CΔ2R0 □ 25A# CU02CΔ2R0 □ 16A# CU02CΔ3R0 □ 25A# CU02CΔ3R0 □ 16A# CU02CΔ4R0 □ 25A# CU02CΔ4R0 □ 16A# CU02CΔ5R0 □ 25A# CU02CΔ5R0 □ 16A# CU02CΔ6R0 □ 25A# CU02CΔ6R0 □ 16A# CU02CΔ7R0 □ 25A# CU02CΔ7R0 □ 16A# CU02CΔ8R0 □ 25A# CU02CΔ8R0 □ 16A# CU02CΔ9R0 □ 25A# CU02CΔ9R0 □ 16A# CU02CΔ100 □ 25A# CU02CΔ100 □ 16A# CU02CΔ120 □ 25A# CU02CΔ120 □ 16A# CU02CΔ150 □ 16A# CU02CΔ180 □ 16A# CU02CΔ220 □ 16A# Q 404 404 410 410 420 420 430 430 440 440 460 460 480 480 500 500 520 520 540 540 560 560 580 580 600 600 640 640 700 760 840 L 尺寸 [mm] 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 0.4±0.02 W 尺寸 [mm] 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 T 尺寸 [mm] 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 0.2±0.02 ＃ ：包装代号 ( 包装数 ) W 尺寸 [mm] T 尺寸 [mm] 包装代号 ( 包装数 ) H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P H/N/P 三端子产品 KNH05系列 　形式 ：1005(0402) 　温度特性 ：X5R　包装代号（包装数）：H(10,000個) 温度特性 X5R 静电容量 4.3µF 10µF 15µF □ : 容量公差 额定电压 [V] M:±20% 4 型号 KNH05X5R435M04AH KNH05X5R106M04AH KNH05X5R156M04AH Tanδ [%] - L 尺寸 [mm] 1.0±0.10 1.0±0.20 1.0±0.15 0.5±0.20 0.5±0.20 0.5±0.15 0.50 max. 0.5±0.20 0.5±0.15 H H H
