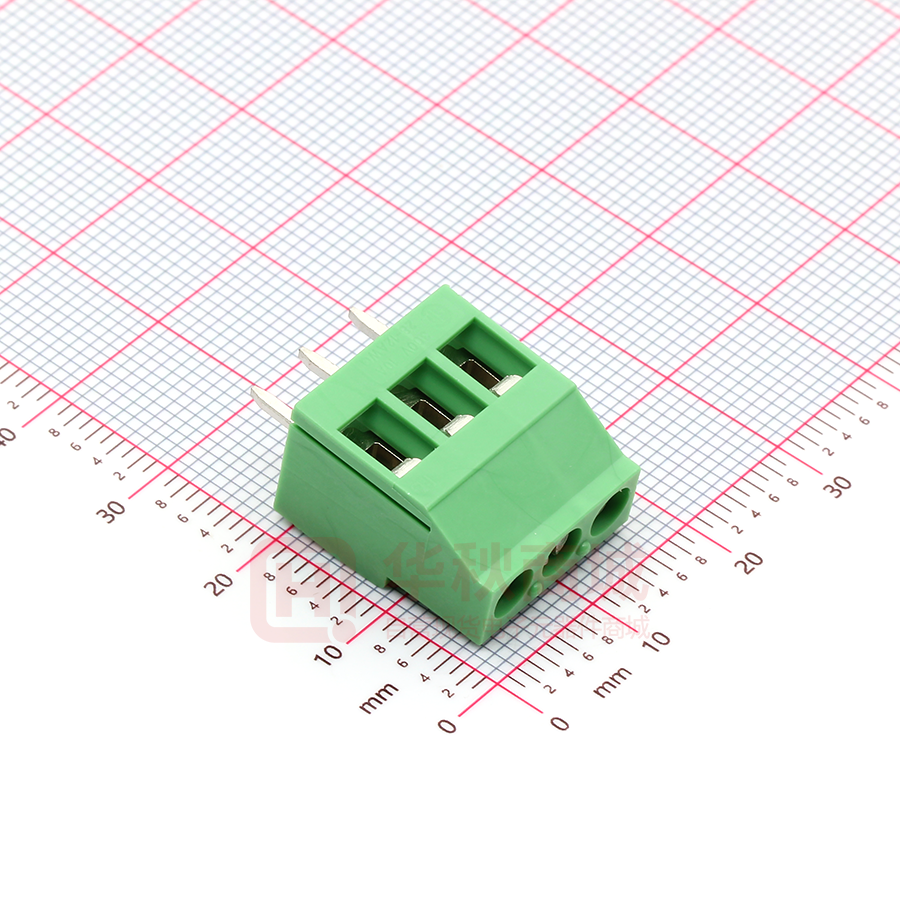

MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 请注意，本PDF文档中所示数据均生成自在线目录。完整数据请见用户文档。我们的一般下载使用条款已生效。 固定式连接器， 额定电流: 24 A， 额定电压(III/2): 400 V， 额定横截面: 2.5 mm2， 电位数: 3， 行数: 1， 每行位数: 3， 产品系列: MKDS 3， 针距: 5.08 mm， 接线方式: 带压片的螺钉连接， 螺钉头规格: L 开槽， 安装: 波峰焊， 导线／PCB连接方向: 0 °， 颜色: 绿色， 针脚排列: 直线排 列， 焊针[P]: 5 mm， 每个电势的焊针数量: 1， 包装类型: 纸箱包装。 该产品可组成不同位数的 连接器! 优势 • 通用型连接方式，可在全球范围内使用 • 最大接触力，升温较低 • 允许连接两条绞线 • 内置保护导轨，可防止插错弹性变形管下的导线 • 通过侧面的锁扣可以组合不同位数 商业数据 订货号 1711738 包装单位 100 pc 最小订货量 100 pc 销售关键代码 AAMFIB 产品关键代码 AAMFIB 目录页面 页码105 (C-1-2013) GTIN 4017918023720 单件重量（含包装） 6.15 g 单件重量（不含包装） 5.77 g 关税号 8536909000 原产地 CN 2023年4月3日 上午7:17 页码1 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 技术数据 产品属性 类型 连接器可组合 产品线 COMBICON Terminals M 产品类型 印制电路板终端 产品系列 MKDS 3 位数 3 针距 5.08 mm 套件包括 2940032 EMG 45-LG/SET 连接量 3 行数 1 电位数目 3 针脚排列 直线排列 每个电位的焊针 1 电气特性 额定电流IN 24 A 额定电压 UN 400 V 污染等级 3 额定电压(III/3) 250 V 额定电涌电压(III/3) 4 kV 额定电压(III/2) 400 V 额定电涌电压(III/2) 4 kV Rated voltage (II/2) 630 V 额定电涌电压(II/2) 4 kV 连接数据 连接技术 类型 连接器可组合 额定横截面 2.5 mm² 导线连接 连接方式 带压片的螺钉连接 硬导线横截面 0.2 mm² ... 4 mm² 柔性导线横截面 0.2 mm² ... 2.5 mm² 可连接导向横截面 AWG 24 ... 12 柔性导线横截面，带不含绝缘套管的冷压头 0.25 mm² ... 2.5 mm² 柔性导线横截面，带套管，带塑料绝缘套管 0.25 mm² ... 2.5 mm² 2根横截面相同的导线，刚性导线 0.2 mm² ... 1.5 mm² 2根横截面相同的导线，柔性导线 0.2 mm² ... 1.5 mm² 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 0.25 mm² ... 0.75 mm² 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 0.5 mm² ... 1.5 mm² 2023年4月3日 上午7:17 页码2 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 剥线长度 8 mm 紧固扭矩 0.5 Nm ... 0.6 Nm 安装 安装类型 波峰焊 针脚排列 直线排列 螺钉头驱动方式 开槽 (L) 螺钉头驱动方式 开槽 (L) 材料规格 材料数据 - 联系方法 注意事项 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要 求没有晶须 接触件材料 CU合金 表面特性 镀锡 接线点金属表面（顶层） 锡 (4 - 8 µm Sn) 焊接区域金属表面（顶层） 锡 (4 - 8 µm Sn) 材料数据 - 壳体 颜色 (外壳) 绿色 (6021) 绝缘材料 PA 绝缘材料组 I CTI符合IEC 60112 600 阻燃等级，符合UL 94 V0 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI 850 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT 775 符合EN 60695-10-2标准的球压试验温度 125 °C 机械数据 – 致动元件 颜色 () () 说明 应用说明 为了安全的导线连接，请始终以规定的拧紧扭矩安装。尤其是在 使用两位或三位PCB端子时，各个触点的单个焊针无法对此进行 补偿。这就是在连接导线时必须对端子进行固定支撑的原因（单 手固定，支持在外壳上）。 尺寸 尺寸图 针距 5.08 mm 宽度 [w] 15.24 mm 2023年4月3日 上午7:17 页码3 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 高度[h] 23 mm 长度[l] 11.2 mm 高度 18 mm 焊针长度[P] 5 mm PCB设计 引脚间距 15.24 mm 电气测试 电气间隙和爬电距离 | 规格 IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 绝缘材料组 I 比较跟踪指标（IEC 60112） CTI 600 额定绝缘电压 (III/3) 250 V 额定电涌电压 (III/3) 4 kV 最小电气间隙值 - 不均匀电场(III/3) 3 mm 最小爬电距离(III/3) 3.2 mm 连接导线横截面注意事项 已连4 mm²导线（刚性） 额定绝缘电压 (III/2) 400 V 额定电涌电压(III/2) 4 kV 最小电气间隙值 - 不均匀电场(III/2) 3 mm 最小爬电距离(II/2) 3 mm 额定绝缘电压 (II/2) 630 V 额定过电压 (II/2) 4 kV 最小电气间隙值 - 不均匀电场(II/2) 3 mm 最小爬电距离(II/2) 3.2 mm 环境和真实条件 环境条件 环境温度（运行） -40 °C ... 105 °C (取决于电流承载能力/衰减曲线) 环境温度（存放/运输） -40 °C ... 70 °C 相对湿度（存放/运输） 30 % ... 70 % 环境温度（组装） -5 °C ... 100 °C 包装规格 包装类型 纸箱包装 2023年4月3日 上午7:17 页码4 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 图纸 尺寸图 a+5,08 5 18 11,2 5,3 5,08 a 2,54 开孔图/焊盘环宽 5,08 5,3 2,54 a 1,3 2023年4月3日 上午7:17 页码5 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 认证  CSA 认证ID: 13631 额定电压UN 额定电流IN 接线容量AWG 接线容量mm2 300 V 10 A 28 - 12 - 300 V 10 A 28 - 12 - 额定电压UN 额定电流IN 接线容量AWG 接线容量mm2 多导线连接 300 V 15 A 30 - 18 - 螺钉连接 300 V 15 A 30 - 12 - 多导线连接 300 V 10 A 30 - 18 - 螺钉连接 300 V 10 A 30 - 12 - 额定电压UN 额定电流IN 接线容量AWG 接线容量mm2 400 V 28 A - 0.2 - 4 额定电压UN 额定电流IN 接线容量AWG 接线容量mm2 400 V 28 A - 0.2 - 4 使用组 B 使用组 D  EAC 认证ID: B.01687 cULus Recognized  认证ID: E60425-19770427 使用组 B 使用组 D    DNV GL 认证ID: TAE00001EV IECEE CB Scheme 认证ID: DE1-66542 VDE Zeichengenehmigung 认证ID: 40055394 2023年4月3日 上午7:17 页码6 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 分类 ECLASS ECLASS-9.0 27440401 ECLASS-10.0.1 27440401 ECLASS-11.0 27460101 ETIM ETIM 8.0 EC002643 UNSPSC UNSPSC 21.0 39121400 2023年4月3日 上午7:17 页码7 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 产品环境合规性 China RoHS 环保使用期限：无限期 = EFUP-e 无超标的有害物质 2023年4月3日 上午7:17 页码8 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 附件 注意：应用以下某些附件可能会导致本产品受限。 EBP 2- 5 - 插拔式桥接件 1733169 https://www.phoenixcontact.com/cn/products/1733169 插拔式桥接件，适用于针距为5.0 mm或5.08 mm的连接器 最大电流承载能力: 12 A EBP 3- 5 - 插拔式桥接件 1733172 https://www.phoenixcontact.com/cn/products/1733172 插拔式桥接件，适用于针距为5.0 mm或5.08 mm的连接器 最大电流承载能力: 12 A 2023年4月3日 上午7:17 页码9 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 SZS 0,6X3,5 - 螺丝刀 1205053 https://www.phoenixcontact.com/cn/products/1205053 操作工具，适用于ST端子，绝缘，同样可用作一字刀口螺丝刀，尺寸： 0.6 x 3.5 x 100 mm，防滑手柄采用二次注塑工艺 RZ 1,25-MKDS 3 - 间隔板 1703047 https://www.phoenixcontact.com/cn/products/1703047 间隔板，当MKDS和GMKDS混合排列时，用于调整连接器之间的针距，厚1.25 mm 2023年4月3日 上午7:17 页码10 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 SK 5,08/3,8:UNBEDRUCKT - 标记卡 0805412 https://www.phoenixcontact.com/cn/products/0805412 标记卡， 白色， 未标记， 适用的打印机： 标记笔， 安装方式: 背胶固定， 适用 的模块宽度： 5.08 mm， 标识区域大小: 5,08 x 3,8 mm SK 5,08/3,8:FORTL.ZAHLEN - 标记卡 0804293 https://www.phoenixcontact.com/cn/products/0804293 标记卡， 白色， 标识， 水平: 连续编号1 ... 10、11 ... 20等，直至91 ... (99)100， 安装方式: 背胶固定， 适用的模块宽度： 5.08 mm， 标识区域大小: 5,08 x 3,8 mm 2023年4月3日 上午7:17 页码11 (12) MKDS 3/ 3-5,08 - PCB端子 1711738 https://www.phoenixcontact.com/cn/products/1711738 B-STIFT - 标记笔 1051993 https://www.phoenixcontact.com/cn/products/1051993 标记笔，用于书写标记未打印的扁平式标记条，标记防抹擦，防水，线宽0.5 mm Phoenix Contact 2023 © - 保留所有权利 https://www.phoenixcontact.com 菲尼克斯（中国）投资有限公司总部 南京市江宁经济开发区菲尼克斯路36号 （江宁236信箱）邮编： 211100 025-52121888 phoenix@phoenixcontact.com.cn 2023年4月3日 上午7:17 页码12 (12)
