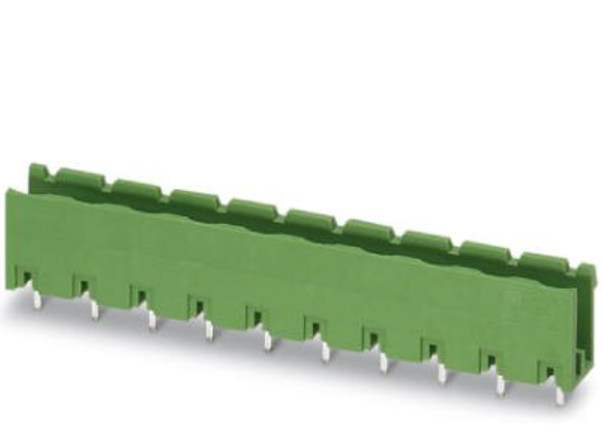

https://www.phoenixcontact.com/cn/products/1766644 PCB插座 - GMSTBV 2,5/10-G-7,62 - 1766644 Please be informed that the data shown in this PDF Document is generated from our Online Catalog. Please find the complete data in the user's documentation. Our General Terms of Use for Downloads are valid (http://download.phoenixcontact.com) 印刷线路板壳体， 额定横截面: 2.5 mm²， 颜色: 绿色， 标称工作电流: 12 A， 额定电压(III/2): 630 V， 触点 表面: 锡， 触点类型: 针式连接器， 电位数: 10， 行数: 1， 每行位数: 10， 连接量: 10， 产品系列: GMSTBV 2,5/..-G， 针距: 7.62 mm， 安装: 波峰焊， 针脚排列: 直线排列， 焊针[P]: 3.9 mm， 插拔系统: CLASSIC COMBICON， 针式连接器样式对齐: 标准， 锁紧装置: 不带， 安装: 不带， 包装类型: 纸箱包装 图为10位穿墙式连接器 优势  插入方向与PCB垂直  带直焊针的插座，工作电压630 V（III/2）  确保设备设计的高度灵活性 – 只需一个插座，便可满足运用了不同连接技术的连接器所需  通用型安装方式，可在全球范围内使用  较大针距，可满足提高的电压要求  竖直连接可实现在PCB上多排布局 关键商业数据 包装单位 50 STK 最小订货量 50 STK GTIN GTIN 4017918032661 海关税则号 8536901900 Sales Key AAAFEA 技术数据 装置属性 产品简介 PCB插座 连接器系统 CLASSIC COMBICON 触点类型 针式连接器 产品范围 GMSTBV 2,5/..-G 间距 7.62 mm 位数 10 11/10/2021   页 1 / 10 https://www.phoenixcontact.com/cn/products/1766644 PCB插座 - GMSTBV 2,5/10-G-7,62 - 1766644 技术数据 装置属性 安装类型 波峰焊 针脚排列 直线排列 锁紧装置 不带 行数 1 连接量 10 电位数目 10 针式连接器样式对齐 标准 电气参数 额定电流 12 A 标称工作电压 630 V 额定电压(III/3) 400 V 额定电压(III/2) 630 V 额定电压(II/2) 630 V 额定电涌电压(III/3) 6 kV 额定电涌电压(III/2) 6 kV 额定电涌电压(II/2) 6 kV 材料数据 - 联系方法 注意事项 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有 晶须 接触件材料 CU合金 表面特性 镀锡 触点区域金属表面（顶层） 锡 (3 - 5 µm Sn) 触点区域金属表面（中层） 镍 (1.3 - 3 µm Ni) 焊接区域金属表面（顶层） 锡 (3 - 5 µm Sn) 焊接区域金属表面（中层） 镍 (1.3 - 3 µm Ni) 材料数据 - 壳体 外壳颜色 绿色 (6021) 绝缘材料 PA 绝缘材料组 I CTI符合IEC 60112 600 阻燃等级，符合UL 94 V0 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI 850 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT 775 符合EN 60695-10-2标准的球压试验温度 125 °C 产品尺寸 图片标题 Schematische Abbildung - weitere Details siehe Produktfamilienzeichnung im Download Center 长度 [ l ] 8.6 mm 宽度 [ w ] 74.4 mm 高度 [ h ] 15.9 mm 11/10/2021   页 2 / 10 https://www.phoenixcontact.com/cn/products/1766644 PCB插座 - GMSTBV 2,5/10-G-7,62 - 1766644 技术数据 产品尺寸 针距 7.62 mm 高度（不含焊针） 12 mm 焊针[P] 3.9 mm 引脚尺寸 1 x 1 mm PCB设计尺寸 孔径 1.4 mm 包装情况 包装类型 纸箱包装 包装 50 命名包装单位 Pcs. 一般产品信息 注释类型 操作注意事项 注意事项 依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在 指定用途中，不得带电或载荷插拔。 环境条件 环境温度（存放/运输） -40 °C ... 70 °C 相对湿度（存放/运输） 30 % ... 70 % 环境温度（组装） -5 °C ... 100 °C 环境温度（运行） -40 °C ... 100 °C (取决于衰减曲线) 电气间隙和爬电距离 电气间隙和爬电距离 IEC 60664-1:2007-04 规格 IEC 60664-1:2007-04 最小电气间 - 不均匀电场 (III/3) 5.5 mm 最小电气间 - 不均匀电场 (III/2) 5.5 mm 最小电气间 - 不均匀电场 (II/2) 5.5 mm 最小爬电距离（III/3） 5.5 mm 最小爬电距离（III/2） 5.5 mm 最小爬电距离（II/2） 5.5 mm 机械测试 (A) 测试规范 IEC 61984 每个接线位的插入强度 8N 每个接线位的拔出强度 6N 极化插入力 >20 N 通过测试 插芯触点支架 要求 >20 N 通过测试 和耐久性测试 (B) 规格 IEC 60512-9-1:2010-03 体积电阻 R1 2.5 mΩ 插入／拔出周期 25 11/10/2021   页 3 / 10 https://www.phoenixcontact.com/cn/products/1766644 PCB插座 - GMSTBV 2,5/10-G-7,62 - 1766644 技术数据 和耐久性测试 (B) 体积电阻 R2 2.6 mΩ 海平面脉冲耐受电压 7.3 kV 热力测试 (C) 规格 DIN EN 60512-5-1:2003-01 位数 12 温度上限
