1881464

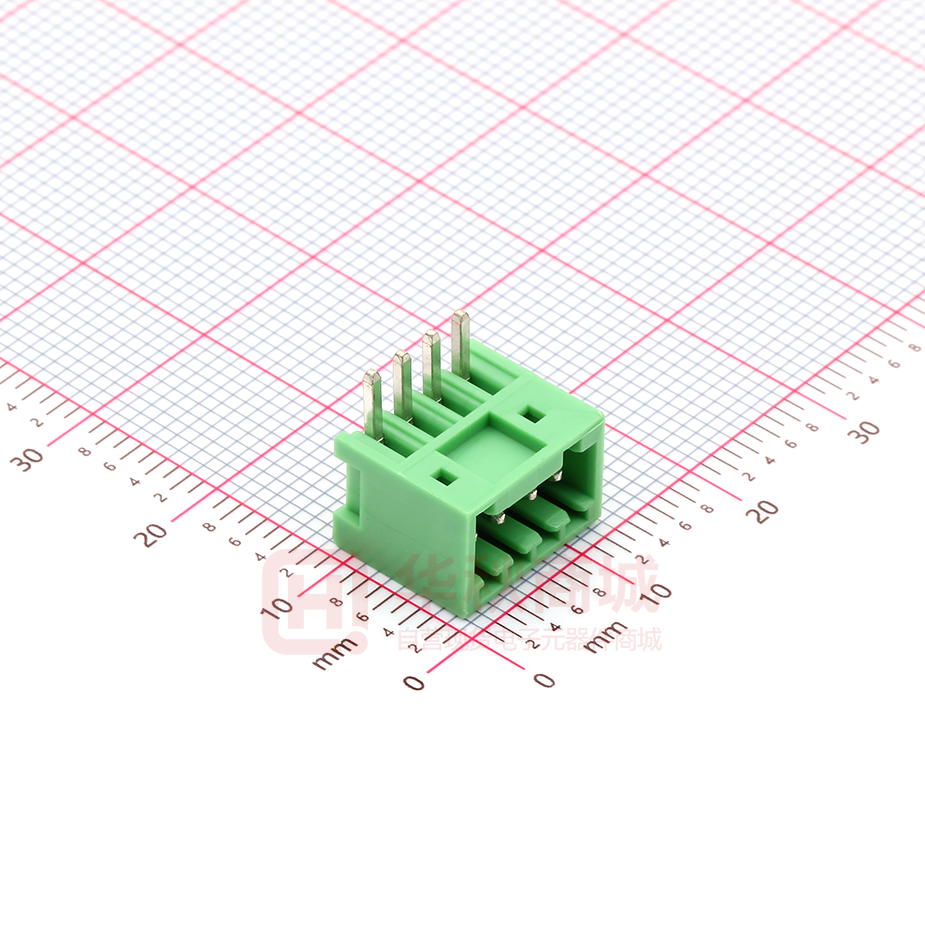

MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 请注意，本PDF文档中所示数据均生成自在线目录。完整数据请见用户文档。我们的一般下载使用条款已生效。 印刷线路板壳体， 额定横截面: 0.5 mm2， 颜色: 绿色， 额定电流: 4 A， 额定电压(III/2): 160 V， 触点表面: 锡， 触点类型: 针式连接器， 电位数: 4， 行数: 1， 位数: 4， 连接量: 4， 产品系列: MC 0,5/..-G， 针距: 2.5 mm， 安装: 波峰焊， 导线／PCB连接方向: 0 °， 针脚排列: 直线排列， 焊针[P]: 3.8 mm， 每个电势的焊针数量: 1， 插拔系统: COMBICON FK-MC 0,5， 针式连接器样 式对齐: 标准， 互锁: 不带， 安装: 不带， 包装类型: 纸箱包装 优势 • 通用型安装方式，可在全球范围内使用 商业数据 订货号 1881464 包装单位 50 pc 最小订货量 50 pc 销售关键代码 AAASAA 产品关键代码 AAASAA 目录页面 页码172 (C-1-2013) GTIN 4017918156701 单件重量（含包装） 1.077 g 单件重量（不含包装） 0.9 g 关税号 8536901900 原产地 DE 2023年4月4日 上午6:33 页码1 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 技术数据 产品属性 类型 标准 产品线 COMBICON Connectors XS 产品类型 印刷线路板壳体 产品系列 MC 0,5/..-G 位数 4 针距 2.5 mm 连接量 4 行数 1 安装法兰 不带 电位数目 4 针脚排列 直线排列 每个电位的焊针 1 电气特性 额定电流IN 4A 额定电压 UN 160 V 污染等级 3 接触电阻 2 mΩ 额定电压(III/3) 80 V 额定电涌电压(III/3) 1.5 kV 额定电压(III/2) 160 V 额定电涌电压(III/2) 2.5 kV 额定电压 (II/2) 320 V 额定电涌电压(II/2) 2.5 kV 安装 安装类型 波峰焊 针脚排列 直线排列 材料规格 材料数据 - 联系方法 注意事项 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要 求没有晶须 接触件材料 CU合金 表面特性 镀锡 触点区域金属表面（顶层） 锡 (3 - 5 µm Sn) 触点区域金属表面（中层） 镍 (1 - 3 µm Ni) 焊接区域金属表面（顶层） 锡 (3 - 5 µm Sn) 焊接区域金属表面（中层） 镍 (1 - 3 µm Ni) 材料数据 - 壳体 2023年4月4日 上午6:33 页码2 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 颜色 (外壳) 绿色 (6021) 绝缘材料 PA 绝缘材料组 I CTI符合IEC 60112 600 阻燃等级，符合UL 94 V0 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI 850 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT 775 符合EN 60695-10-2标准的球压试验温度 125 °C 机械数据 – 致动元件 颜色 () () 尺寸 尺寸图 针距 2.5 mm 宽度 [w] 11.9 mm 高度[h] 11.9 mm 长度[l] 10.1 mm 高度 8.1 mm 焊针长度[P] 3.8 mm 机械测试 导线损坏和松动测试 规格 IEC 60999-1:1999-11 结果 通过测试 重复连接和断开连接 规格 IEC 60999-1:1999-11 结果 通过测试 拉伸测试 规格 IEC 60999-1:1999-11 导线横截面／导线类型／牵引力设定值／实际值 0.2 mm² / 刚性 / > 10 N 0.2 mm² / 柔性 / > 10 N 0.5 mm² / 刚性 / > 20 N 0.5 mm² / 柔性 / > 20 N 插入/拔出力 结果 通过测试 周期数 25 每个接线位的插入强度 8N 2023年4月4日 上午6:33 页码3 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 每个接线位的拔出强度 6N 插芯中的触点底座 规格 IEC 60512-15-1:2008-05 插芯触点支架 要求 >20 N 通过测试 抗擦抹性 规格 IEC 60068-2-70:1995-12 结果 通过测试 极性保护和编码 规格 IEC 60512-13-5:2006-02 结果 通过测试 外观检查 规格 IEC 60512-1-1:2002-02 结果 通过测试 尺寸检查 规格 IEC 60512-1-2:2002-02 结果 通过测试 电气测试 温度测试 | 测试组C 规格 IEC 60512-5-1:2002-02 已测芯数 12 绝缘电阻 规格 IEC 60512-3-1:2002-02 绝缘电阻，相邻接线位 > 5 MΩ 温度循环 规格 IEC 60999-1:1999-11 结果 通过测试 电气间隙和爬电距离 | 规格 IEC 60664-1:2007-04 绝缘材料组 I 比较跟踪指标（IEC 60112） CTI 600 额定绝缘电压 (III/3) 80 V 额定电涌电压 (III/3) 1.5 kV 最小电气间隙值 - 不均匀电场(III/3) 0.8 mm 最小爬电距离(III/3) 1.7 mm 额定绝缘电压 (III/2) 160 V 额定电涌电压(III/2) 2.5 kV 最小电气间隙值 - 不均匀电场(III/2) 1.5 mm 2023年4月4日 上午6:33 页码4 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 最小爬电距离(II/2) 1.5 mm 额定绝缘电压 (II/2) 320 V 额定过电压 (II/2) 2.5 kV 最小电气间隙值 - 不均匀电场(II/2) 1.5 mm 最小爬电距离(II/2) 1.6 mm 环境和真实条件 振动测试 规格 IEC 60068-2-6:2007-12 频率 10 - 150 - 10 Hz 扫描速率 1倍频程/分钟 振幅 0.35 mm (10 Hz ... 60.1 Hz) 扫描速率 5g (60.1 Hz ... 150 Hz) 每轴的测试周期 2.5 h 耐久性测试 规格 IEC 60512-9-1:2010-03 海平面脉冲耐受电压 2.95 kV 体积电阻 R1 2 mΩ 体积电阻 R2 2.2 mΩ 插入／拔出周期 25 绝缘电阻，相邻接线位 > 5 MΩ 气候测试 规格 ISO 6988:1985-02 腐蚀应力 0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期 热应力 100 °C/168  h 大功率频率耐受电压 1.39 kV 环境条件 环境温度（运行） -40 °C ... 100 °C (取决于衰减曲线) 环境温度（存放/运输） -40 °C ... 70 °C 相对湿度（存放/运输） 30 % ... 70 % 环境温度（组装） -5 °C ... 100 °C 包装规格 包装类型 纸箱包装 2023年4月4日 上午6:33 页码5 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 图纸 开孔图/焊盘环宽 a 2,5 8,9 1,2 2,2 尺寸图 a+4,4 10,1 3,8 8,1 11,75 23,5 1,2 2,2 2,5 a 2023年4月4日 上午6:33 页码6 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 [A] 图表 8 6 4 2 0 0 20 40 60 80 100 [°C] 型号：FK-MC 0,5/...-ST-2,5带MC 0,5/...-G-2,5 [A] 图表 8 6 4 2 0 0 = 0,14 mm² = 0,2 mm² = 0,34 mm² 20 40 60 80 100 [°C] 型号：FK-MC 0,5/...-ST-2,5带MC 0,5/...-G-2,5 2023年4月4日 上午6:33 页码7 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 认证 IECEE CB Scheme   认证ID: DE1-56068-B1B2 额定电压UN 额定电流IN 接线容量AWG 接线容量mm2 80 V 4A - - 额定电压UN 额定电流IN 接线容量AWG 接线容量mm2 125 V 4A - - 额定电压UN 额定电流IN 接线容量AWG 接线容量mm2 80 V 4A - - EAC 认证ID: B.01687  cULus Recognized 认证ID: E60425-19990913 使用组 B  VDE Gutachten mit Fertigungsüberwachung 认证ID: 40013394 2023年4月4日 上午6:33 页码8 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 分类 ECLASS ECLASS-9.0 27440402 ECLASS-10.0.1 27440402 ECLASS-11.0 27460201 ETIM ETIM 8.0 EC002637 UNSPSC UNSPSC 21.0 39121400 2023年4月4日 上午6:33 页码9 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 产品环境合规性 China RoHS 环保使用期限：无限期 = EFUP-e 无超标的有害物质 2023年4月4日 上午6:33 页码10 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 附件 CP-MC 0,5 - 编码条 1881435 https://www.phoenixcontact.com/cn/products/1881435 防插错编码，插入插座的插槽中即可，红色绝缘材料 SK 2,54/2,8:FORTL.ZAHLEN - 标记卡 0804853 https://www.phoenixcontact.com/cn/products/0804853 标记卡， 白色， 标识， 水平: 连续编号1 ... 10、11 ... 20等，直至91 ... 99， 安 装方式: 背胶固定， 适用的模块宽度： 2.54 mm， 标识区域大小: 2,54 x 2,8 mm 2023年4月4日 上午6:33 页码11 (12) MC 0,5/ 4-G-2,5 - PCB插座 1881464 https://www.phoenixcontact.com/cn/products/1881464 FK-MC 0,5/ 4-ST-2,5 - PCB 插拔式连接器 1881341 https://www.phoenixcontact.com/cn/products/1881341 插拔式连接器， 额定横截面: 0.5 mm2， 颜色: 绿色， 额定电流: 4 A， 额定电压 (III/2): 160 V， 触点表面: 锡， 触点类型: 孔式连接器， 电位数: 4， 行数: 1， 位 数: 4， 连接量: 4， 产品系列: FK-MC 0,5/..-ST， 针距: 2.5 mm， 接线方式: 直插 式弹簧连接， 导线／PCB连接方向: 0 °， 每个电势的焊针数量: 1， 插拔系统: COMBICON FK-MC 0,5， 互锁: 不带， 安装: 不带， 包装类型: 纸箱包装 Phoenix Contact 2023 © - 保留所有权利 https://www.phoenixcontact.com 菲尼克斯（中国）投资有限公司总部 南京市江宁经济开发区菲尼克斯路36号 （江宁236信箱）邮编： 211100 025-52121888 phoenix@phoenixcontact.com.cn 2023年4月4日 上午6:33 页码12 (12)
