### 物料型号
- TOP264-271系列芯片，具体型号包括TOP264VG、TOP265VG、TOP266VG等，直至TOP271VG。
### 器件简介
- TOP264-271系列芯片是集成离线开关器，采用EcoSmart技术，提供高效率的电源解决方案。这些芯片集成了725V功率MOSFET、高电压开关电流源、多模式PWM控制、振荡器、热关断电路、故障保护等控制电路。
### 引脚分配
- DRAIN (D) Pin：高压功率MOSFET的漏极引脚。
- CONTROL (C) Pin：错误放大器和反馈电流输入引脚，用于占空比控制。
- EXTERNAL CURRENT LIMIT (X) Pin：用于外部电流限制调整、远程ON/OFF和设备复位。
- VOLTAGE MONITOR (V) Pin：用于OV、UV、线路前馈和输出过电压保护(OVP)的输入。
- FREQUENCY (F) Pin：用于选择开关频率，连接到SOURCE引脚时为132kHz，连接到CONTROL引脚时为66kHz。
- SOURCE (S) Pin：高压功率MOSFET源连接，用于高电压功率返回。
- NO CONNECTION (NC) Pin：未内部连接，浮空电位引脚。
### 参数特性
- 工作频率：132kHz或66kHz可选。
- 最大占空比：78%（典型值）。
- 集成软启动功能，减少启动时的电流和电压应力。
- 多模式操作优化整个负载范围内的电源效率。
- 频率抖动减少高负载条件下的EMI。
- 热关断保护，提供精确的模拟电路保护。
### 功能详解
- TOP264-271系列芯片提供了多种保护功能，包括自动重启限制、输出短路保护(SCP)、输出过电流保护(OCP)、输出过载保护(OPP)、输出过电压保护(OVP)等。
- 提供线路欠压(UV)检测和线路过压(OV)关机功能，以增强系统的稳健性。
- 通过FREQUENCY引脚选择不同的工作频率，以适应不同的应用需求。
- 通过VOLTAGE MONITOR和EXTERNAL CURRENT LIMIT引脚实现线路感应和外部电流限制功能。
### 应用信息
- 适用于高效率的电源适配器、开放式框架设计等应用。
- 提供了不同功率等级的型号选择，以满足不同输出功率的需求。
### 封装信息

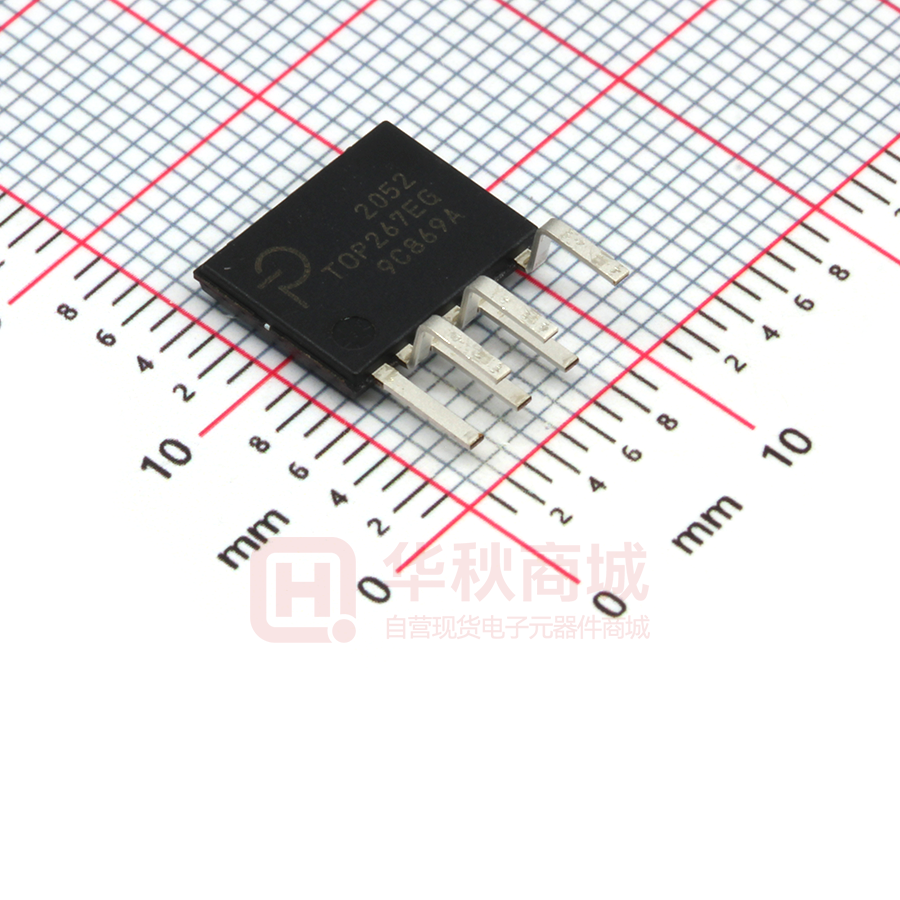

- 提供eSIP-7C和eDIP-12两种封装选项。
- eSIP-7C封装：垂直方向，最小化PCB占地面积。
- eDIP-12封装：低轮廓水平方向，适用于超薄设计。
